7
500
300
700
700
2500
3. INSTALLATION UND ANSCHLUSS

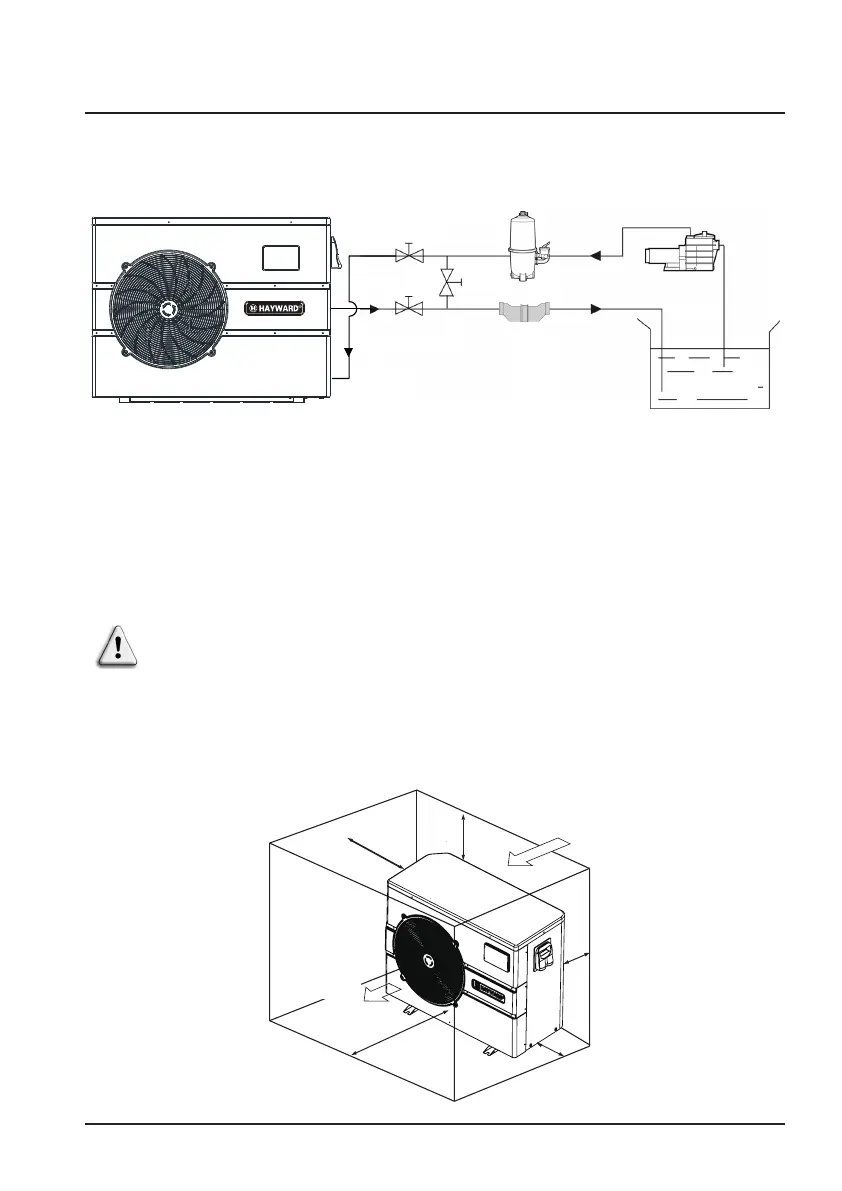

3.1 Schematische Darstellung
Stellen Sie die Heizpumpenanlage im Außenraum und außerhalb
vollständig geschlossener technischer Orte auf.
Geschützt aufgestellt muss der vorgeschriebene Mindestabstand
wie unten genannt eingehalten werden, um die Gefahr einer
Luftrückführung oder einer Minderung der effektiven Betriebsleistung
der Heizpumpenanlage zu vermeiden.
Anmerkung: Die Heizpumpenanlage verfügt über keinerlei Ausstattungs- oder
Filtergerät. Die auf der Darstellung gezeigten Elemente werden
vom Installateur bereitgestellt.
3.2 Heizpumpenanlage
Schwimmbad
Wasserrücklauf
Elektrolysezelle
(oder anderes
Gerät)
Filterpumpe
Filtration
Filter
Wassereingang
Wasserausgang
Bypass-
Schieber
Einheit : mm
Lufteinlass
Abluft
