9
Compruebe que la alimentación eléctrica disponible y la frecuencia
de la red corresponden con la corriente de funcionamiento requerida,
teniendo en consideración el emplazamiento específico del aparato y
la corriente necesaria para alimentar cualquier otro aparato que esté
conectado al mismo circuito.
ENPI4M 230V +/- 10 % 50 Hz 1 Fase
ENPI6M 230V +/- 10 % 50 Hz 1 Fase

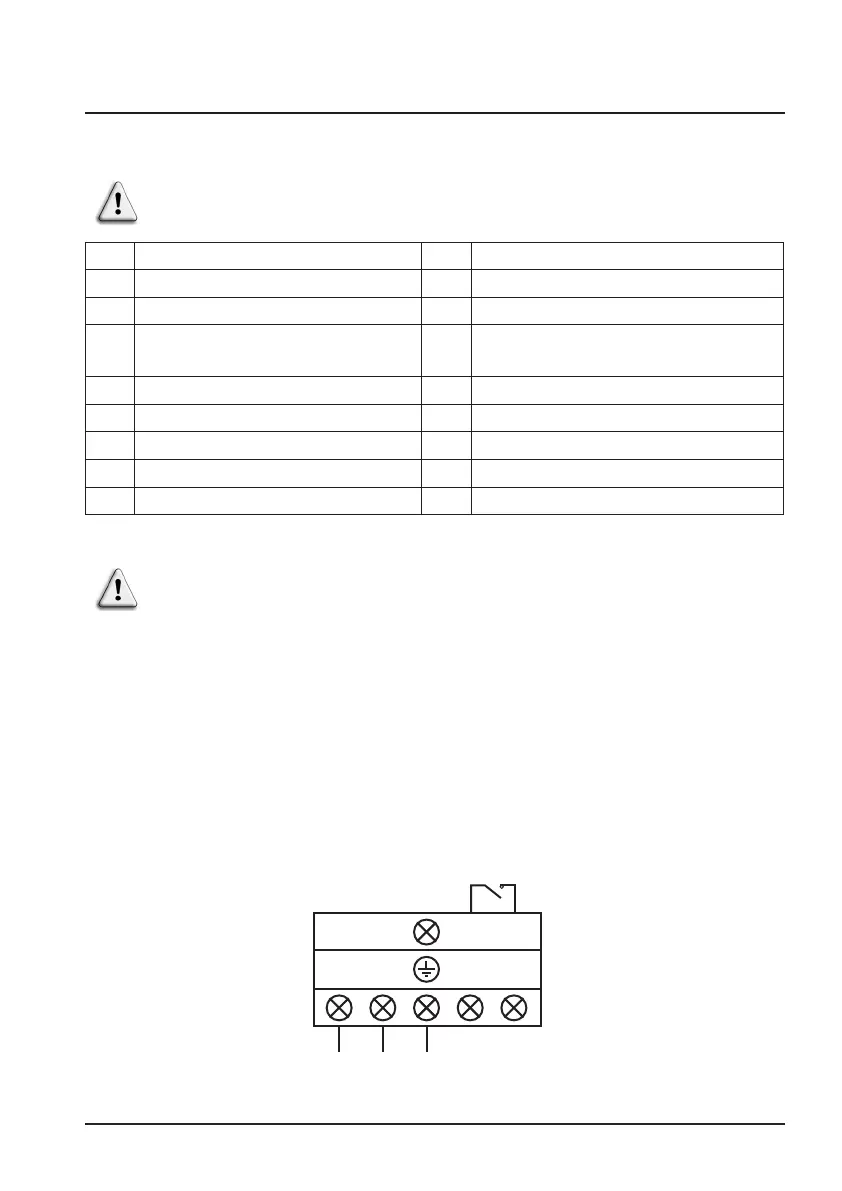

Observe el esquema de cableado correspondiente en el anexo.
La caja de conexiones se encuentra en el lado derecho de la unidad.
Hay tres conexiones destinadas a la alimentación eléctrica y dos para el
control del sistema de filtrado (servomecanismo).
3. INSTALACIÓN Y CONEXIÓN (continuación)
3.4 Conexión eléctrica
F NF C15-100 GB BS7671:1992
D DIN VDE 0100-702 EW EVHS-HD 384-7-702
A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E UNE 20460-7-702 1993,
RECBT ITC-BT-31 2002
M MSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
I CEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
La instalación eléctrica y el cableado de este equipo debe cumplir con
la normativa de instalación local en vigor.
Alimentación general
230V / 50Hz
L N 1 2
= = = =
K2
Contacto seco 16 A máx.
libre de potencial
Función prioridad
del calentamiento
