8
3. INSTALLAZIONE E COLLEGAMENTO (segue)
3.3 Collegamento idraulico
L'unità è dotata di due raccordi di unione del diametro di 50 mm. Utilizzare
tubi in PVC per tubazioni idrauliche Ø 50 mm. Collegare la tubazione
per l'ingresso dell'acqua dell'unità alla conduttura proveniente dal gruppo
di filtraggio, quindi collegare la tubazione per lo scarico dell'acqua alla
conduttura utilizzata per immettere acqua nella piscina (cf. schema seguente).
Installare una valvola by-pass tra l'ingresso e l'uscita dell'unità.
Preferibilmente, installare l'Unità di Riscaldamento a Pompa di calore
su soletta in calcestruzzo alleggerito o su apposito supporto in metallo
e montare l'unità sui silentblock in dotazione (bulloneria e rondelle non
fornite).
Distanza max. tra l'unità e la piscina: 15 metri.
Lunghezza totale andata/ritorno tubazioni idrauliche: 30 metri.
Isolare le tubazioni idrauliche sia interrate che non interrate.
La pompa di calore deve essere installata a una distanza minima dalla
vasca conforme alla norma NF C 15-100 (ossia, per la Francia, a 3,5 m
dallo specchio d’acqua) o conforme alle norme relative all’installazione
vigenti negli altri paesi.
Non installare la pompa di calore in prossimità di fonti di calore.
In caso d’installazione in regioni nevose, si consiglia di proteggere
la macchina per prevenire un eventuale accumulo di neve
sull’evaporatore.
Se si utilizza un cloratore o un cloratore automatico, installare tale
dispositivo dopo l'unità, al fine di proteggere il condensatore in Titanio
da una concentrazione troppo elevata di prodotto chimico.
Per facilitare il drenaggio dell'unità durante la preparazione all’inverno
e fornire facile accesso alle operazioni di smontaggio e manutenzione,
si consiglia di installare la valvola by-pass e i raccordi di unione in
dotazione in corrispondenza dell'ingresso e dell'uscita dell'unità.

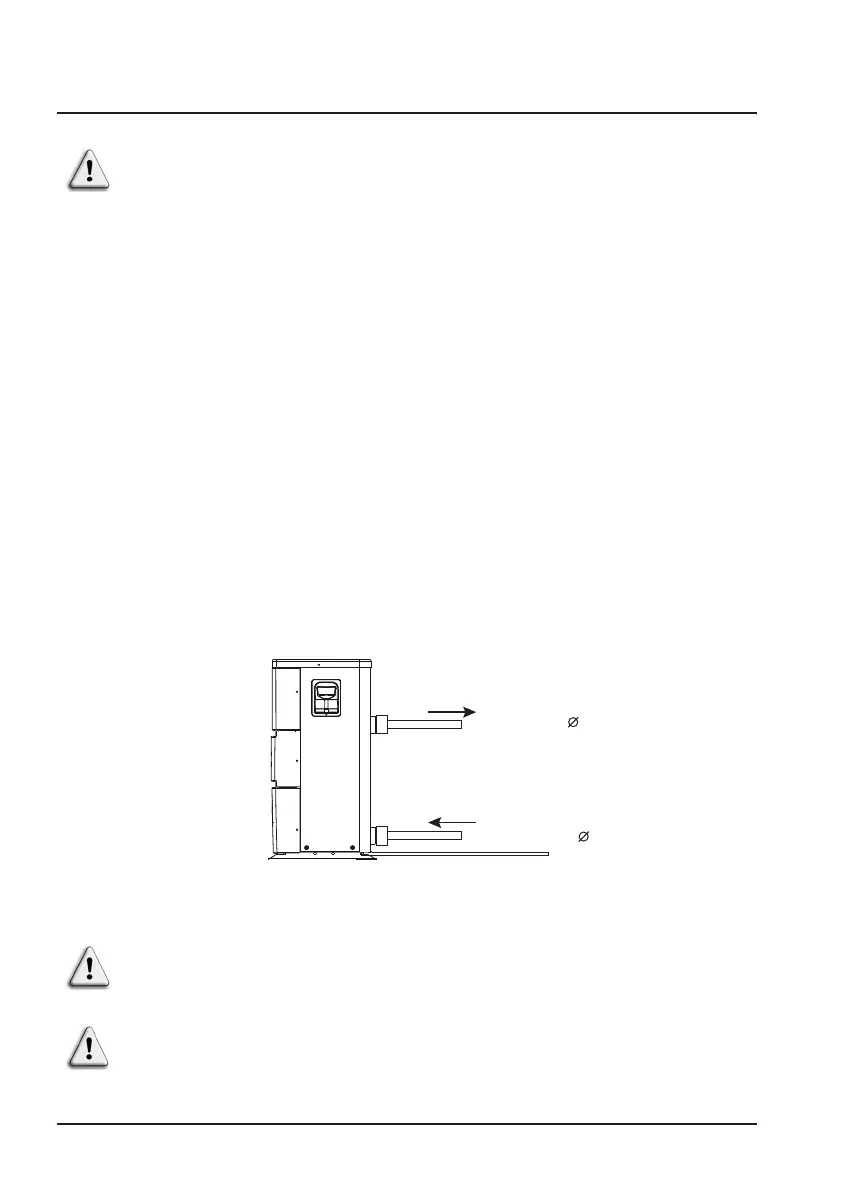

Uscita acqua 50 mm
Ingresso acqua 50 mm
