8
3. INSTALLATION UND ANSCHLÜSSE (Fortsetzung)
3.3 Hydraulischer Anschluss
Die Heizpumpenanlage wird mit zwei Verbindungsstücken mit einem
Durchmesser von 50 mm geliefert. Verwenden Sie PVC-Rohre mit 50 mm
Durchmesser für das hydraulische Leitungsnetz. Schließen sie die den
Wassereinlass der Heizpumpenanlage an die Leitung der Filtergruppe an.
Schließen Sie dann den Wasserausgang der Heizpumpenanlage an die
Wasserleitung des Beckens an (s. Darstellung weiter unten).
Installieren Sie einen Schieber, den so genannten “By-pass”, zwischen den
Eingang und den Ausgang der Heizpumpenanlage.
Installieren Sie vorzugsweise die Heizpumpenanlage auf einer separaten
Betonbodenplatte oder auf einer festen Bestuhlung, die für diesen
Zweck bestimmt ist und stellen Sie die Heizpumpenanlage auf die
mitgelieferten Silentblöcke (Verschraubung und Unterlegscheiben nicht
mitgeliefert).
Maximale Entfernung zwischen Heizpumpenanlage und
Schwimmbecken 15 Meter.
Gesamtlänge (hin und zurück) der hydraulischen Leitungen 30 Meter.
Isolieren Sie sowohl die sichtbaren als auch die verdeckten
hydraulischen Leitungen.
Die Wärmepumpe ist mit einem Mindestabstand vom Becken gemäß NF
C 15-100 (d. h. für Frankreich 3,5 m entfernt von der Wasserfläche) oder
gemäß den in den jeweiligen Ländern geltenden Installationsstandards
zu installieren.
Die Wärmepumpe nicht in der Nähe einer Wärmequelle installieren.
Bei einer Installation in schneereichen Gebieten wird eine Abdeckung
der Maschine empfohlen, um eine Schneeanhäufung auf dem
Verdampfer zu verhindern.
Wird ein automatischer Verteiler oder ein Elektrolyseur verwendet, muss
dieser unbedingt nach der Heizpumpenanlage eingebaut werden, um
so den Titan-Kondensor gegen eine zu hohe Konzentration chemischer
Produkte zu schützen.
Achten Sie darauf, den By-pass-Schieber und die Verbindungsstücke
am Ein- und Auslass der Anlage einzubauen, um den problemlosen
Ablass der Anlage während der Wintermonate und einen einfacheren
Zugang oder einen Abbau bei Wartungsarbeiten zu erleichtern.

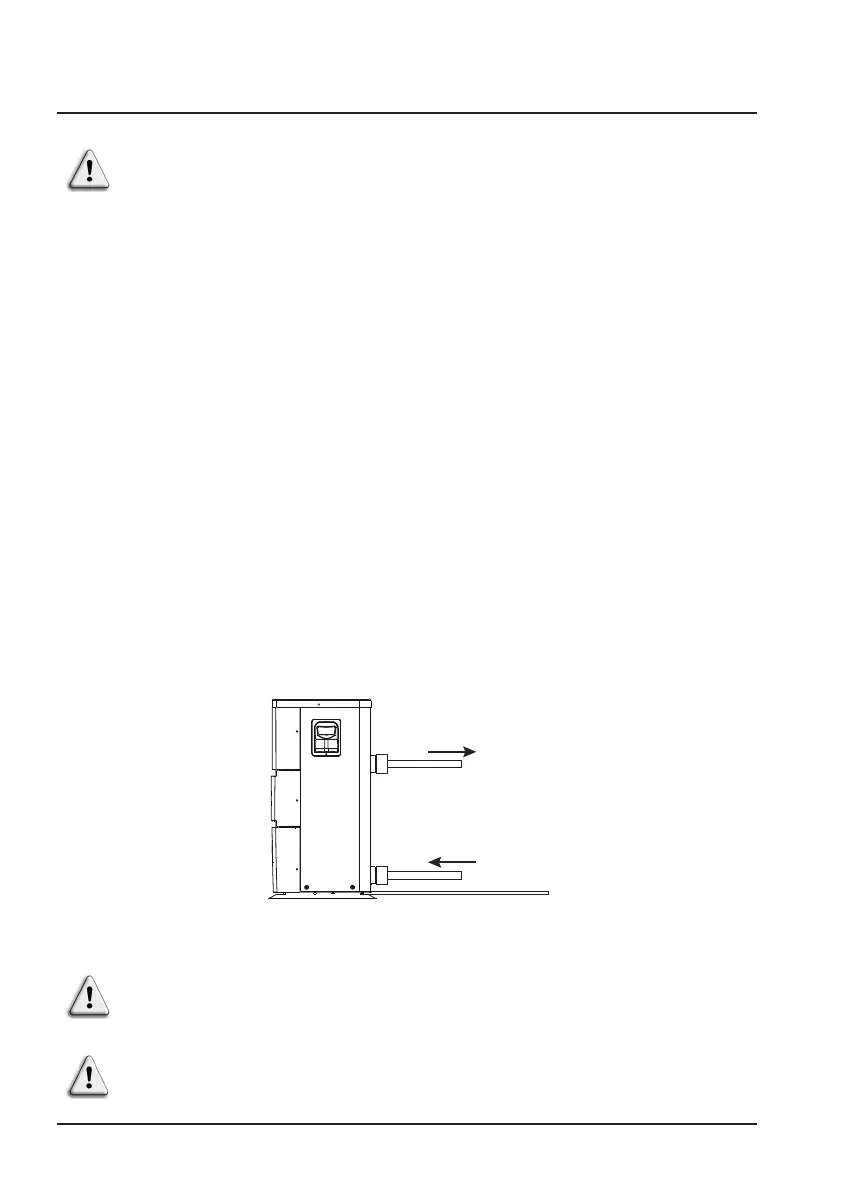

Wasserausgang 50 mm
Wassereingang 50 mm
