9
Verifique que a alimentação eléctrica disponível e a frequência da rede
correspondem à corrente de funcionamento requerida, tendo em conta
a localização específica do equipamento, e a corrente necessária para
alimentar qualquer outro aparelho ligado ao mesmo circuito.
ENPI4M 230V +/- 10 % 50 Hz 1 Fase
ENPI6M 230V +/- 10 % 50 Hz 1 Fase
Observe o esquema de cablagem correspondente em anexo.

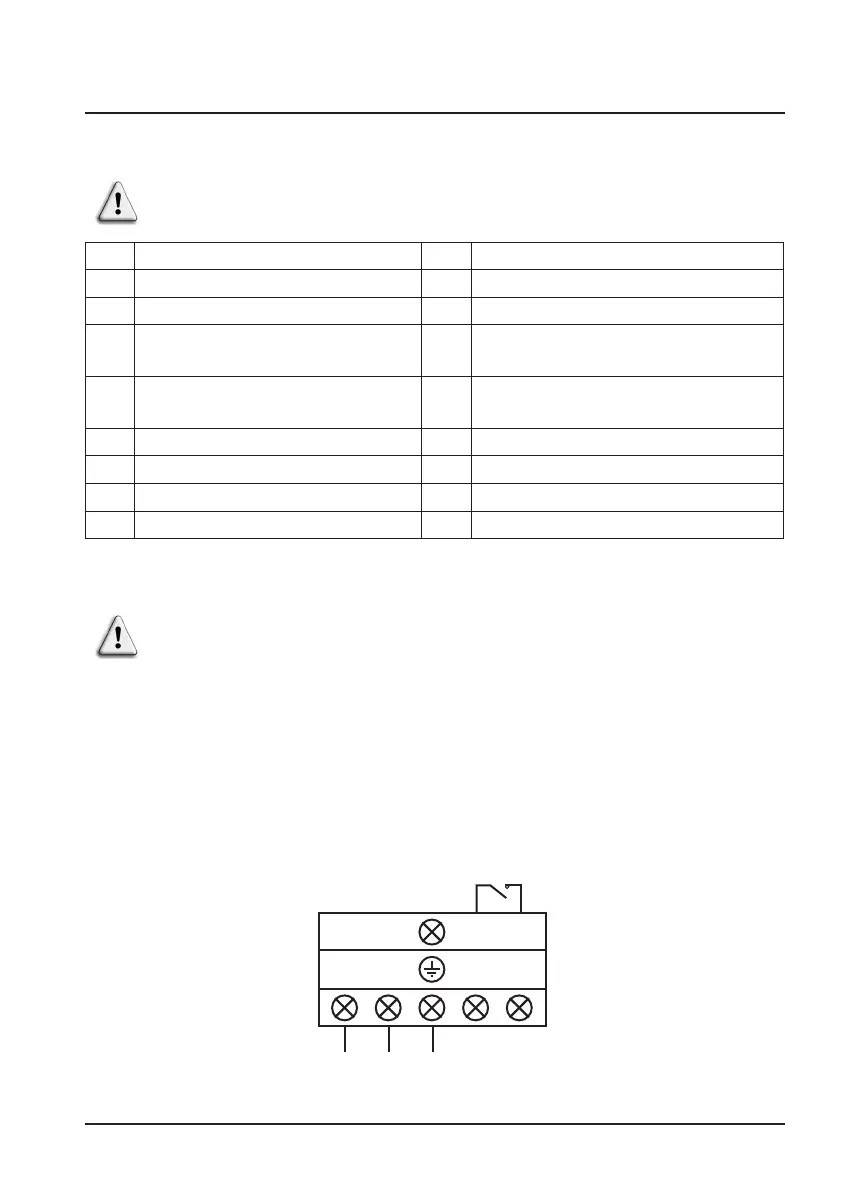

A caixa de ligações encontra-se do lado direito da unidade. Três
ligações destinam-se à alimentação eléctrica, e duas ao comando da
bomba de filtração (Servocomando).
3. INSTALAÇÃO E LIGAÇÃO (continuação)
3.4 Ligação eléctrica
F NF C15-100 GB BS7671:1992
D DIN VDE 0100-702 EW EVHS-HD 384-7-702
A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E UNE 20460-7-702 1993,
RECBT ITC-BT-31 2002
M MSA HD 384-7-702.S2
IRL Regras de cablagem + IS HD 384-
7-702
PL PN-IEC 60364-7-702:1999
I CEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
A instalação eléctrica e a cablagem deste equipamento devem estar em
conformidade com a regras de instalação locais em vigor.
L N 1 2
= = = =
K2
Alimentação geral
230V / 50Hz
Contacto seco 16A máx.
livre de potencial
Função prioridade
aquecimento.
