Installation électrique
Câblage du système de bouclage
Raccordement du résolveur
5
190
EDKCSEX064 DE/EN/FR 6.0
5.5.1 Raccordement du résolveur
Remarque importante !
ƒ Pour le raccordement d’un résolveur, utiliser des câbles système
préfabriqués.
ƒ Longueur de câble : 50 m max.
ƒ Paramétrer le code C0416 (amplitude d’excitation du résolveur)
en fonction de la longueur de câble et du résolveur utilisé.
Contrôler le pilotage du résolveur via le code C0414 (valeurs
recommandées : 0.5 ... 1.2 ; valeur idéale : 1.0).
ƒ Avant d’utiliser un résolveur d’une autre marque, prière de
contacter Lenze.
Le connecteur Sub−D femelle 9 broches X7 permet de raccorder un résolveur.
Caractéristiques
ƒ Résolveur : U = 10 V, f = 4 kHz
ƒ La surveillance de rupture des fils d’alimentation résolveur et du résolveur
lui−même est assurée (message d’erreur "Sd2").
+REF
-REF
+COS
-COS
+SIN
-SIN
R1 (+KTY)
R2 (-KTY)
KTY
1
2
3
4
5
6
7
8
9
X7
0.14
26
0.5
20
mm
2
AWG
Æ
1
5
6
9
X7
ECSXA022

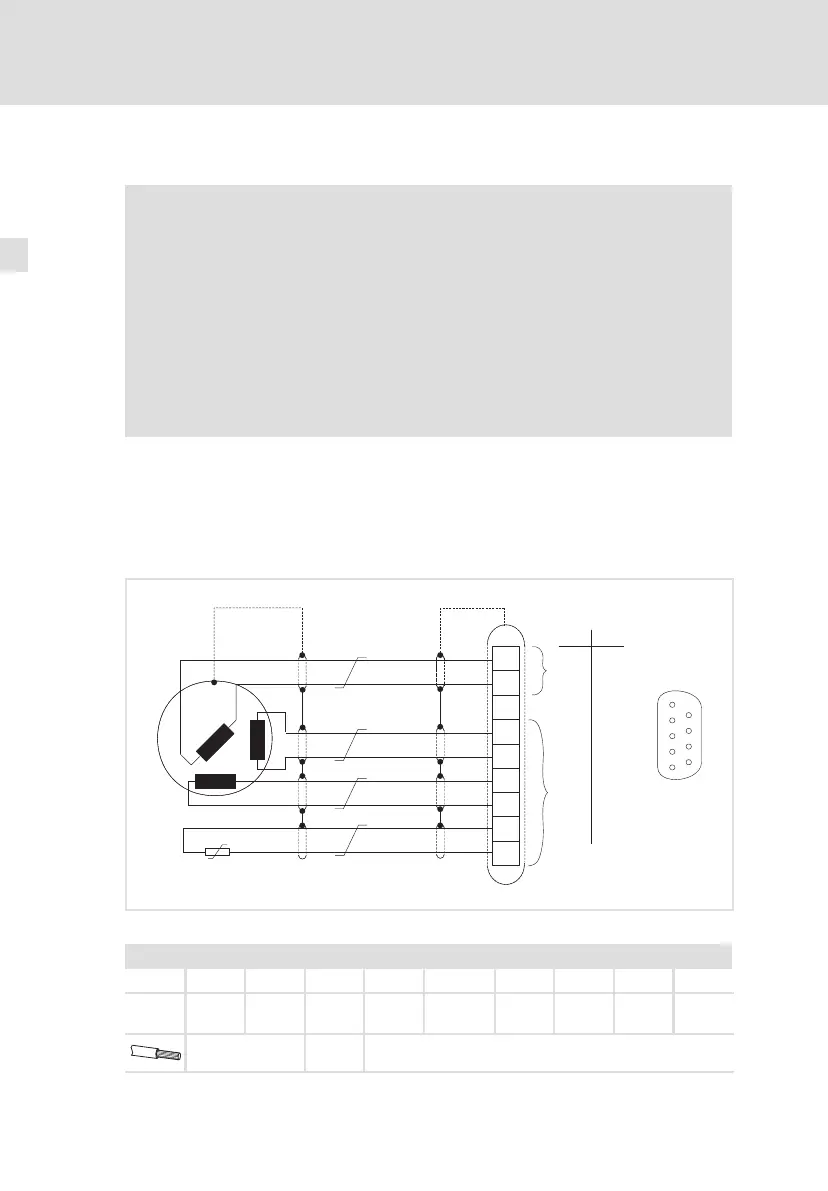

Fig.5−12 Raccordement du résolveur
Affectation du connecteur Sub−D femelle 9 broches X7
Broche 1 2 3 4 5 6 7 8 9
Signal +REF −REF GND +COS −COS +SIN −SIN R1
(+KTY)
R2
(−KTY)
0.5 mm
2
(AWG 20)
˘
0.14 mm
2
(AWG 26)
