12
DEUTSCH
14. Anschlag aufsetzen.

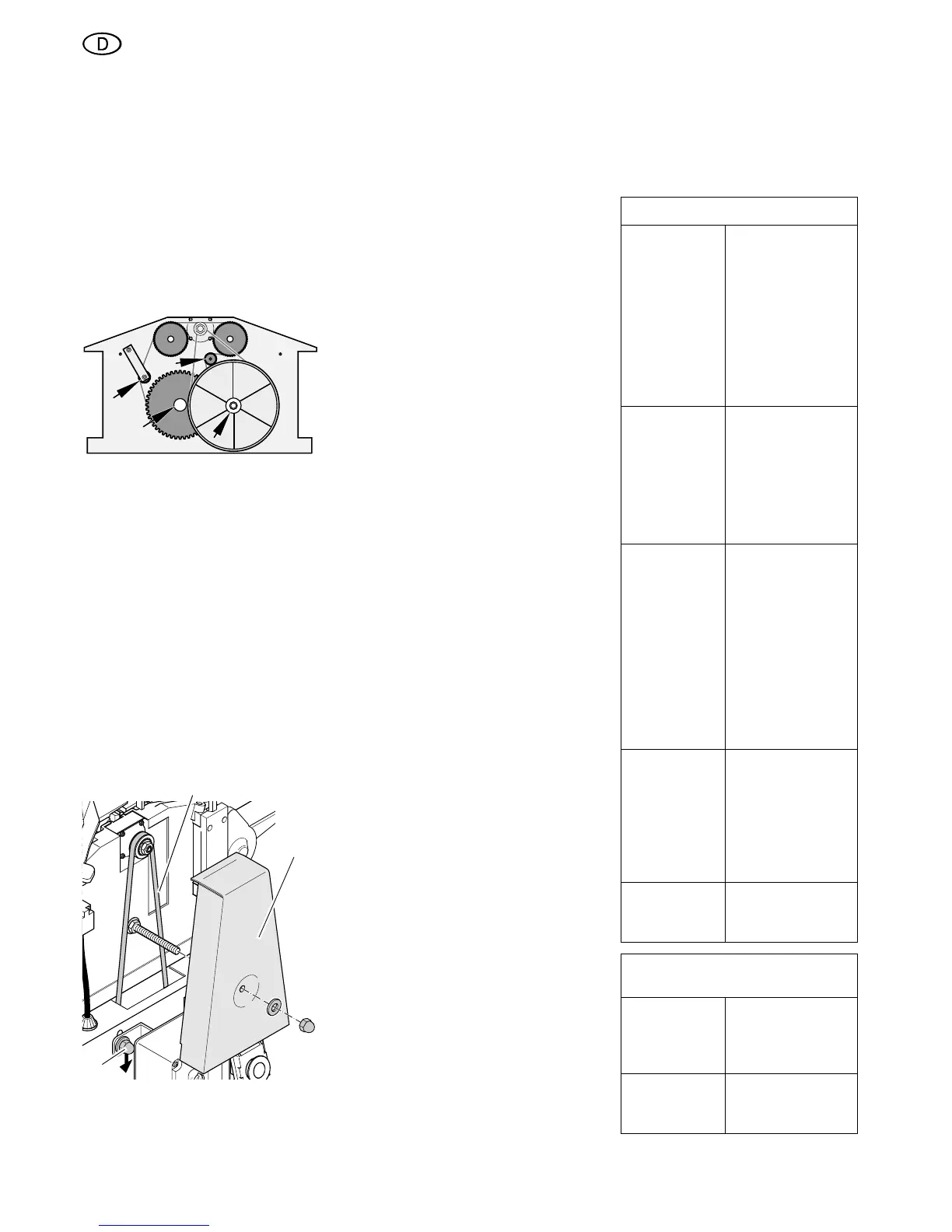

7.2 Vorschubgetriebe warten
1. Netzstecker ziehen.
2. Zwei Hutmuttern der Getriebeabde-
ckung abschrauben und Getriebe-
abdeckung abnehmen.
3. Holzstaub und Späne mit Hilfe der
Späneabsauganlage oder mit einem
Pinsel entfernen.
4. Rollenkette und Lager der Achsen
und Wellen (Pfeile) mit Wartungs-
und Pflegespray leicht einsprühen
(kein Öl verwenden!).
5. Getriebeabdeckung aufsetzen und
mit den beiden Hutmuttern fest-
schrauben.
7.3 Hauptantriebsriemen
spannen
1. Netzstecker ziehen.
2. Hutmutter der Riemenabdeckung
abschrauben und Riemenabde-
ckung (80) abnehmen.
3. Riemenspannung mit Daumen-
druck prüfen. Der Hauptantriebsrie-
men (79) darf sich in der Mitte maxi-
mal 10 mm eindrücken lassen.
Wenn der Hauptantriebsriemen
nachgespannt werden muss:
4. Vier Schrauben zur Motorbefesti-
gung etwa eine Umdrehung lösen.
5. Motor zum Spannen des Antriebs-
riemens nach unten drücken.
6. Wenn die Riemenspannung korrekt
ist, Schrauben zur Motorbefestigung
(81) über Kreuz anziehen.
7. Gegebenenfalls Holzstaub und
Späne mit Hilfe der Späneabsaug-
anlage oder mit einem Pinsel entfer-
nen.
8. Riemenabdeckung aufsetzen und
mit der Hutmutter festschrauben.
7.4 Maschine reinigen und
pflegen
1. Netzstecker ziehen.
2. Holzstaub und Späne mit Hilfe der
Späneabsauganlage oder einem
Pinsel entfernen:
− Messerwelle;
− Höhen-Verstelleinrichtung des
Messerwellen-Abdeckprofils;
− Höhen-Verstelleinrichtung des
Dickentisches;
− Vorschubgetriebe.
3. Bauteile mit Wartungs- und Pflege-
spray leicht einsprühen (kein Öl ver-
wenden!):
− Höhen-Verstelleinrichtung des
Dickentisches;
− Höhen-Verstelleinrichtung des
Messerwellen-Abdeckprofils.
4. Aufnahmetisch, Abgabetisch und
Dickentisch mit einer dünnen
Schicht Gleitwachs versehen.
7.5 Maschine transportieren
A
Achtung!
Zum Tragen der Maschine sind zwei
Personen erforderlich.
Die Maschine nicht am Aufnahme-
oder Abgabetisch tragen, da Auf-
nahme- oder Abgabetisch nicht für
Zugbelastung durch das Gewicht der
Maschine ausgelegt sind.
1. Anschlag abnehmen.
2. Abgabetisch abnehmen.
3. Messerwellen-Abdeckprofil ganz
einschieben und nach unten stellen.
4. Dickentisch etwa auf halbe Höhe
kurbeln.
5. Zwei Dachlatten oder Ähnliches
durch die Maschine schieben und
Maschine daran tragen.
7.6 Maschine aufbewahren
A
Gefahr!
Bewahren Sie die Maschine so auf,
− dass sie nicht von Unbefugten in
Gang gesetzt werden kann und
− sich niemand an der stehenden
Maschine verletzen kann.
A
Achtung!
Maschine nicht ungeschützt im
Freien oder in feuchter Umgebung
aufbewahren.
7.7 Wartungstabelle
Die hier aufgeführten Prüfungen und
Arbeiten dienen der Sicherheit! Sollten
an den genannten Bauteilen Mängel vor-
liegen, darf die Maschine nicht benutzt
werden, bis diese Mängel fachgerecht
beseitigt sind!
79
81
80
Vor Arbeitsbeginn
Rückschlag-
sicherung
Prüfen:
− Beweglichkeit
der Greifer
(müssen von
selbst zurück-
fallen)
− Spitzen der
Greifer
(nicht abgerun-
det)
Hobelmesser Prüfen:
− Fester Sitz
− Schärfe
− Allgemeiner
Zustand
(keine Schar-
ten etc.)
Innenbereich
des Gerätes
Gewindestan-
gen (Höhen-
verstellung)
Späneabsaug-
stutzen (wenn
ohne Absau-
gung gearbei-
tet wird)
Entfernen:
− Holzspäne
− Holzstaub
Auszugswalze Prüfen:
− Beschichtung
unbeschädigt?
− Werkstücke
werden ein-
wandfrei trans-
portiert?
Aufnahme-
und Abgabe-
tisch
− Gleitwachs
dünn auftra-
gen.
1 x im Monat (bei täglichem
Gebrauch)
Gewindestan-
gen (Höhen-
verstellung)
Führungselemente
mit Wartungs- und
Pflegespray leicht
einsprühen
Aufnahme-
und Abgabe-
tisch
Ausrichtung prüfen
und ggf. nachstel-
len
