31
FRANÇAIS
B
Contrôlez le sens de rotation !
(Pour les modèles à moteur à courant
triphasé uniquement) :
Selon la répartition des phases, il est
possible que l'arbre porte-fers tourne
dans le mauvais sens. Cela peut
endommager la machine et la pièce à
travailler. C'est la raison pour laquelle
il faut toujours contrôler le sens de
rotation avant chaque nouveau rac-
cordement.
Si le sens de rotation est incorrect, le
changement des phases devra être
effectué par un électricien profes-
sionnel à la ligne d'amenée ou sur la
prise secteur.
La raboteuse HC 260 peut s'utiliser soit
comme dresseuse, soit comme rabo-
teuse d'usinage en épaisseur :

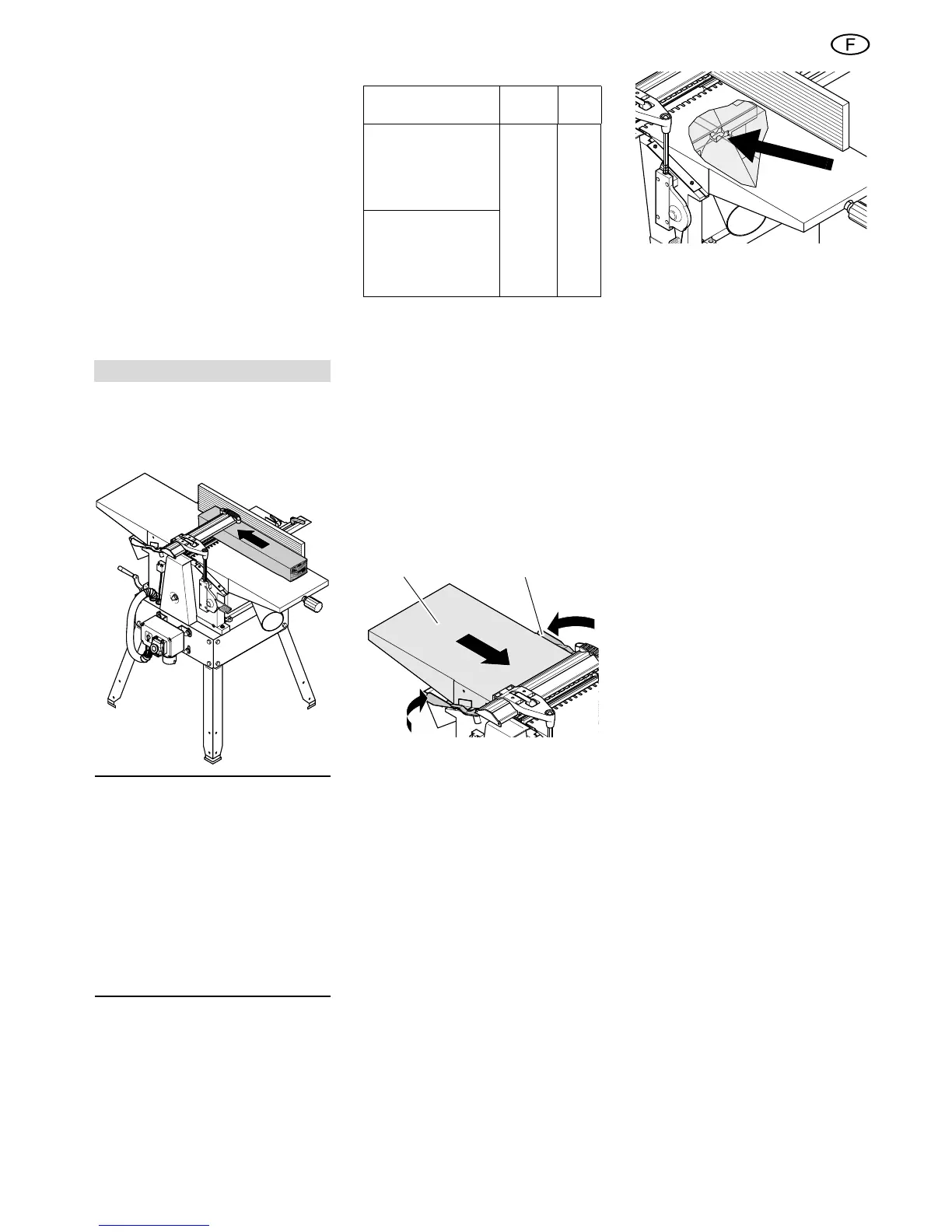

6.1 Mode de dressage
3
Remarque :
Le mode de dressage est utilisé
pour raboter une surface irrégulière
(=dresser), par exemple pour aplanir les
chants d'un madrier.
− La pièce à travailler est en haut, sur
la table de réception.
− La pièce est travaillée sur la face
inférieure.
− La direction d'avance de la pièce à
travailler est contraire à celle de
l'usinage de l'épaisseur.
Dimensions de la pièce à travailler
Préparation
A
Danger !
Avant tous travaux sur la machine,
débranchez d'abord la fiche secteur !
1. Rabattez le capot d'évacuation des
copeaux vers le bas.
2. Placez le levier de serrage gauche
et droit vers l'extérieur.
3. Posez la table de dégagement (54)
– les deux chevilles sur le boîtier de
la machine doivent s'agripper dans
les fentes inférieures du guidage de
la table de dégagement.
4. Fixez la table de dégagement (54)
au moyen des deux leviers de ser-
rage (55).
5. Réglez la table d'épaisseur à une
hauteur de 120 mm en tournant la
manivelle.
6. Amenez le capot d'aspiration des
copeaux (il ne s'agit pas du capot
d'évacuation des copeaux du point
1 !) dans la machine par le côté
réception, en passant sous la table
de réception. Respectez la position
correcte du capot d'aspiration des
copeaux :
− le manchon d'aspiration est dirigé
vers l'extérieur ;
− poussez le capot d'aspiration des
copeaux vers l'intérieur jusqu'à
ce que le point d'intersection de
l'arbre et de l'axe sous la table de
réception (flèche) se trouve exac-
tement au-dessus du logement
prévu pour recevoir le capot.
7. Remontez prudemment la table
d'épaisseur en tournant la manivelle
afin de fixer le capot d'aspiration des
copeaux.
8. Raccordez le manchon d'aspiration
du capot d'aspiration des copeaux à
un dispositif d'aspiration adéquat.
A
Danger !
Certaines poussières de bois (par
exemple de chêne ou de frêne) peu-
vent être cancérigènes en cas
d'inhalation : lorsque vous travaillez
dans des locaux fermés, utilisez tou-
jours un dispositif approprié d'aspira-
tion de la sciure :
− adapté au diamètre extérieur du
manchon d'aspiration (100 mm) ;
− débit d'air ≥ 550 m
3
/h ;
− dépression au niveau du man-
chon d'aspiration de la raboteuse
≥ 740Pa;
− vitesse de l'air au niveau du man-
chon d'aspiration de la raboteuse
≥ 20 m/s.
A
Attention !
Une utilisation sans système d'aspi-
ration de la sciure n'est possible que
dans les cas suivants :
− en plein air ;
− si l'évacuation de copeaux est
très faible (pièces minces et fai-
ble épaisseur de rabotage) ;
− avec un masque antipoussière.
6.2 Dressage de pièces
A
Danger !
− Lorsque l'arbre porte-fers tourne
à découvert, vous courez le ris-
que de vous blesser
sérieusement ! Pour cette raison,
recouvrez la partie de l'arbre
porte-fers qui n'est pas couverte
par la pièce avec le profil de
recouvrement conçu à cet effet.
Pour ce faire, adaptez exactement
le profil de recouvrement de
l'arbre porte-fers aux dimensions
de la pièce à travailler.
− Lorsque vous guidez une pièce,
ne placez jamais vos mains sous
6. Manipulation
Longueur Largeur Hau-
teur
en dessous de
250 mm, utiliser une
chasse coulissante
(pièce auxiliaire d'ali-
mentation)
max.
260 mm
min.
5mm
au-delà de 1500 mm,
travailler avec un
porte-pièce supplé-
mentaire ou avec un
assistant
54
55
