Profil de butée
Le profil de butée (33) sert à guider laté-
ralement les pièces à travailler pendant
le dressage.
• Une fois le levier de blocage (35)
desserré, le profil de butée peut être
adapté à la largeur de la pièce à tra-
vailler.
• Une fois le levier de blocage (34)
desserré, le profil de butée peut être
basculé de 45° au maximum.
A
Danger !
Toute modification de la machine ou
utilisation de pièces qui n'ont été ni
contrôlées, ni agréés par le fabricant
risque d'entraîner des dommages
imprévisibles lors du
fonctionnement !
• Montez la machine en respectant
scrupuleusement ces instruc-
tions.
• Utilisez uniquement les pièces
comprises dans l'équipement
standard à la livraison.
• Ne modifiez en aucun cas les piè-
ces.
Outils nécessaires
− Clé 10 mm
− Clé 13 mm
− Tournevis à empreinte cruciforme
− Pièces coudées à 45° et 90°

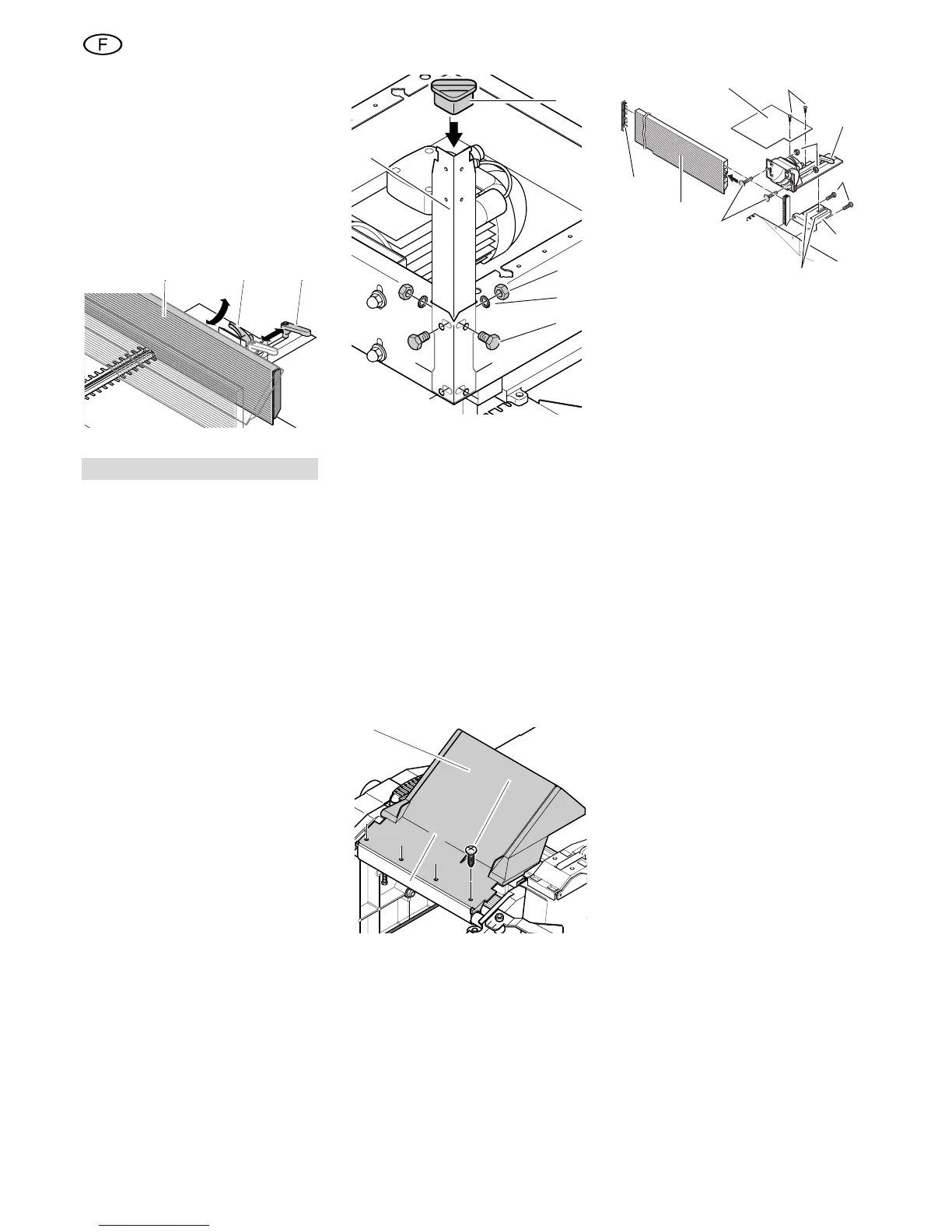

5.1 Retrait des sécurités de
transport
• Enlevez le film de protection de la
table d'épaisseur.
5.2 Montage des pieds
1. Avec l'aide d'une autre personne,
retournez la machine et déposez-la
sur un support adéquat.
2. Vissez les quatre pieds (36) à l'inté-
rieur dans les coins de la machine :
− insérez les vis hexagonales (40)
de l'extérieur ;
− placez les rondelles (39) de
l'intérieur ;
− vissez les écrous
hexagonaux (38) et serrez à
fond.
3. Fixez les protections en
caoutchouc (37) sur les pieds.
5.3 Montage du capot d'éva-
cuation des copeaux
• Vissez le capot d'évacuation des
copeaux (41) avec quatre vis à tôle
(42) sur le profil de fixation (43).
5.4 Montage de la butée
1. Enlevez la fixation de butée (49) du
support de la butée (46). Veillez à
ne pas oublier les deux chevilles de
guidage (50) dans la fixation de
butée.
2. Vissez la fixation de butée (49) au
moyen de deux vis à tête hexago-
nale (48) sur la table de réception.
3. Fixez à nouveau le support de butée
sur la fixation de butée.
4. Insérez deux boulons bruts à tête
bombée et collet carré (51) dans le
profil de butée (52) et serrez avec
deux écrous à freinage interne (47)
sur le support de butée.
5. Placez un capuchon en plastique
(53) sur les deux extrémités du profil
de butée.
6. Vissez la tôle de protection (44) sur
le support de butée au moyen de
deux vis à empreinte cruciforme
(45).
7. Alignez le profil de butée en réglant
les deux vis à tenon carré sur 45° et
90° exactement (se servir d'une
équerre).
5.5 Raccordement au secteur
B
Danger ! Tension électrique
Utilisez la machine uniquement dans
un endroit sec.
Utilisez la machine uniquement avec
une source de courant présentant les
caractéristiques suivantes (voir éga-
lement "Caractéristiques tech-
niques") :
− protection par un disjoncteur dif-
férentiel dont le courant de défaut
est de 30 mA ;
− prise de courant installée, mise à
la terre et contrôlée de manière
réglementaire ;
− prise de courant avec conducteur
neutre pour courant triphasé.
− Si vous utilisez un dispositif
d'aspiration des copeaux, veillez
à une mise à la terre suffisante du
dispositif.
Posez le cordon d'alimentation de
façon à ce qu'il ne gêne pas le travail
et ne puisse pas être endommagé.
Protégez le câble secteur de la cha-
leur, des liquides agressifs et des arê-
tes tranchantes.
Utilisez uniquement des câbles de
section suffisante.
Ne tirez pas sur le câble pour débran-
cher la fiche de la prise de courant.
5. Montage
33 34 35
40
38
39
36
37
41
42
43
44
45
46
47
48
49
50
51
53
52
