43
ITALIANO
B
Controllate la direzione di rota-
zione!
(Solo per la versione dotata di motore
trifase:
in base all'allacciamento delle fasi, è
possibile che l'albero portacoltelli
ruoti nella direzione errata. Questo
può provocare danni all'apparecchio
e al pezzo in lavorazione. Controllate
pertanto la direzione di rotazione
prima di eseguire un nuovo allaccia-
mento.
Se il senso di rotazione è sbagliato, le
fasi sull'alimentazione oppure
sull'allacciamento elettrico devono
essere invertite da un elettricista spe-
cializzato.
La pialla HC 260 può essere utilizzata
sia come piallatrice a filo sia come pialla-
trice a spessore.

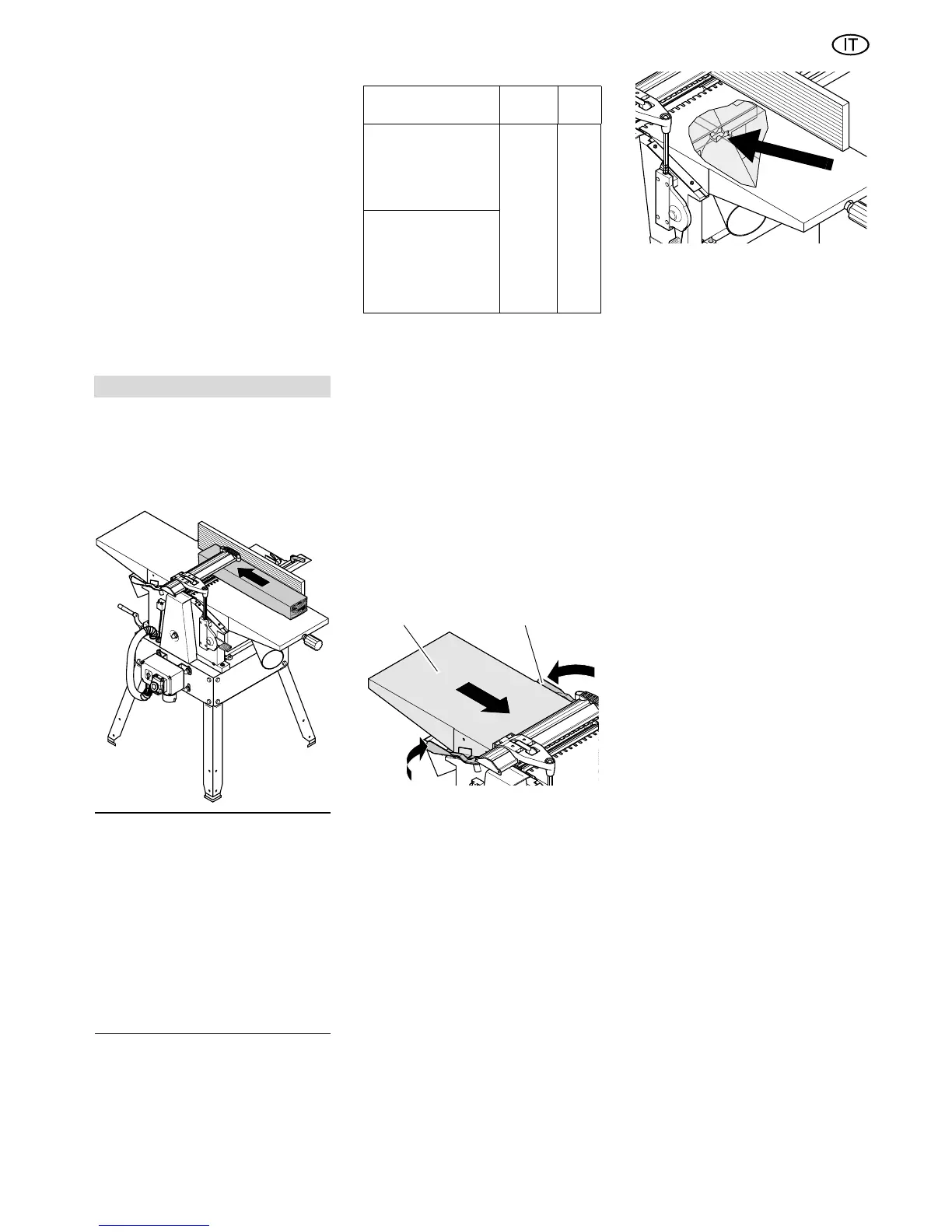

6.1 Funzionamento come
piallatrice a filo
3
Nota
La piallatura a filo serve per pial-
lare una superficie irregolare, ad esem-
pio per rifinire i bordi di un'asse.
− Il pezzo in lavorazione è appoggiato
sul banco di entrata.
− Il pezzo in lavorazione viene piallato
sul lato inferiore.
− La direzione di avanzamento del
pezzo in lavorazione è contraria alla
direzione usata per la piallatura a
spessore.
Dimensioni del pezzo da lavorare
Preparazione
A
Pericolo!
Prima di procedere con qualsiasi
intervento sulla macchina estrarre il
connettore di rete dalla presa elet-
trica!
1. Inserire la cappa di raccolta trucioli
spingendola verso il basso.
2. Spostare all'esterno la leva di bloc-
caggio sinistra (SX) e destra (DX).
3. Applicare il banco di uscita (54) – i 2
perni sul corpo della macchina
devono agganciarsi nelle fessure
inferiori della guida del banco di
uscita.
4. Fissare il banco di uscita (54) con le
2 leve di bloccaggio (55).
5. Impostare il banco spessore per
mezzo della manovella ad
un'altezza di 120 mm.
6. Inserire la cappa di aspirazione tru-
cioli (non è la cappa di raccolta tru-
cioli di cui alla fase 1!) dal lato di ali-
mentazione sotto il banco di entrata
nella macchina. Fare attenzione alla
posizione corretta della cappa di
aspirazione trucioli.
− Il supporto di aspirazione è rivolto
all'esterno.
− Inserire la cappa di aspirazione
trucioli fino a quando il punto di
taglio dell'albero e l'asse al di
sotto del banco di uscita (freccia)
si trovano esattamente al di
sopra dell'alloggiamento della
cappa di aspirazione trucioli.
7. Alzare con cura il banco spessore
per fissare la cappa di aspirazione
trucioli.
8. Allacciare il supporto di aspirazione
della cappa di aspirazione trucioli a
un impianto di aspirazione ade-
guato.
A
Pericolo!
Alcuni tipi di segatura, ad esempio
quella ottenuta da legno di quercia e
frassino, possono essere cancero-
geni, se inspirati. In ambienti chiusi
lavorare solo con un impianto di aspi-
razione trucioli adeguato con le
seguenti caratteristiche:
− adatto al diametro esterno del boc-
chettone di aspirazione (100 mm)
− quantità aria ≥ 550 m
3
/h;
− depressione negativa al bocchet-
tone di aspirazione della pialla
≥ 740 Pa;
− velocità dell'aria al bocchettone di
aspirazione della pialla ≥ 20 m/s.
A
Attenzione!
L'utilizzo senza impianto di aspira-
zione dei trucioli è possibile solo nei
seguenti casi:
− all'aperto;
− in presenza di pochi trucioli (con
pezzi da lavorare piccoli e con
ridotto spessore di piallatura);
− con l'impiego di un'idonea
maschera protettiva.
6.2 Piallatura dei pezzi da
lavorare
A
Pericolo!
− L'albero portacoltelli rotante sco-
perto può provocare lesioni molto
gravi! Pertanto, coprire la parte
dell'albero portacoltelli non
coperta dal pezzo in lavorazione
col profilo di copertura dell'albero
portacoltelli. Adattare il profilo di
copertura dell'albero portacoltelli
esattamente alle dimensioni del
pezzo in lavorazione.
− Durante il trascinamento del
pezzo in lavorazione, non inserire
mai le mani al di sotto del profilo
6. Uso
Lunghezza Lar-
ghezza
Altez
za
Per pezzi di misura
inferiore a 250 mm,
utilizzare lo spintore
ausiliario per l'inseri-
mento
Max.
260 mm
Min.
5mm
Per pezzi di misura
superiore a 1500
mm, servirsi di un
supporto aggiuntivo o
farsi aiutare da un
assistente
54
55
