Dimensioni del pezzo in lavorazione
Preparazione
A
Pericolo!
Prima di procedere con qualsiasi
intervento sulla macchina estrarre la
spina dalla rete elettrica!
1. Spostare all'esterno la leva di bloc-
caggio sinistra (SX) e destra (DX)
(61).

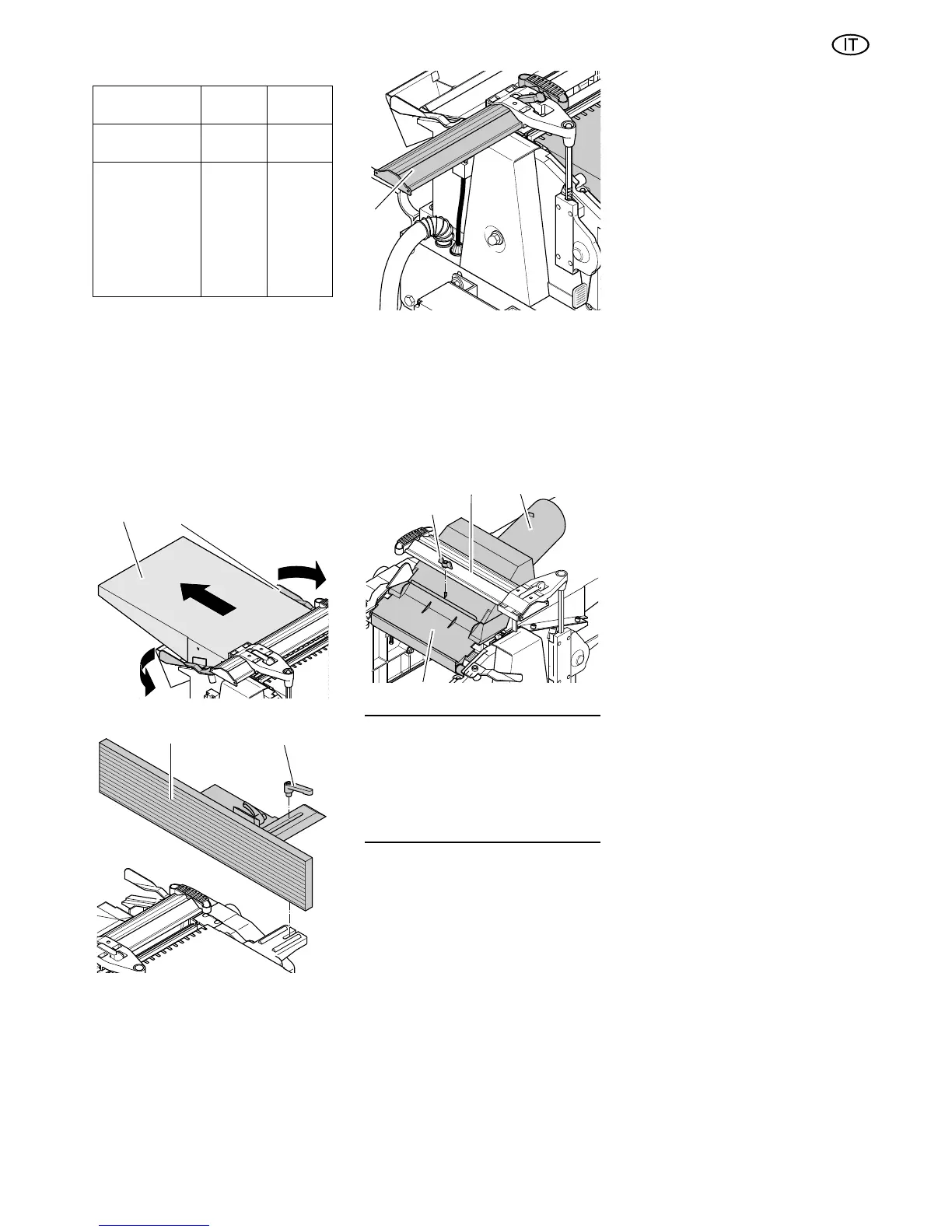

2. Sganciare la leva di bloccaggio (62)
e rimuovere la guida di battuta (63).
3. Rimuovere il banco di uscita (60).
4. Profilo di copertura dell'albero porta-
coltelli (64):
− spostarlo completamente verso
l'alto e
− spingerlo completamente
all'esterno.
5. Agganciare la cappa di raccolta tru-
cioli (68) sopra l'albero portacoltelli.
Nel caso di funzionamento con
l'impianto di aspirazione trucioli,
riporre la cappa di aspirazione tru-
cioli (65) sulla cappa di raccolta tru-
cioli (68).
6. Fissare la cappa di raccolta trucioli
(68) con il dado ad alette (67).
3
Nota
Nella piallatura a spessore la
cappa di aspirazione trucioli (68) serve
come coperchio per l'albero portacol-
telli. La cappa di raccolta trucioli deve
attivare il fine corsa in modo che la mac-
china possa essere avviata.
7. Profilo di copertura dell'albero porta-
coltelli (66):
− spingerlo completamente verso
l'interno,
− posizionarlo con cura verso il
basso per fissare correttamente
la cappa di raccolta trucioli e la
cappa di aspirazione trucioli.
8. Nel caso di funzionamento con
impianto di aspirazione trucioli,
allacciare il supporto di aspirazione
della cappa aspirazione trucioli (65)
a un impianto di aspirazione idoneo.
A
Pericolo!
Alcuni tipi di segatura, ad esempio
quella ottenuta da legno di quercia e
frassino, possono essere cancero-
geni, se inspirati. In ambienti chiusi
lavorare solo con un impianto di aspi-
razione trucioli adeguato con le
seguenti caratteristiche:
− adatto al diametro esterno del boc-
chettone di aspirazione (100 mm)
− quantità d'aria ≥ 550 m
3
/h;
− depressione negativa al bocchet-
tone di aspirazione della pialla
≥ 740 Pa;
− velocità dell'aria al bocchettone di
aspirazione della pialla ≥ 20 m/s;
A
Attenzione!
L'utilizzo senza impianto di aspira-
zione dei trucioli è possibile solo nei
seguenti casi:
− all'aperto;
− in presenza di pochi trucioli (con
pezzi da lavorare piccoli e con
ridotto spessore di piallatura);
− con l'impiego di un'idonea
maschera protettiva.
6.4 Piallatura a spessore dei
pezzi da lavorare
A
Pericolo!
− Esiste il pericolo di rimanere
impigliati sui rulli di alimenta-
zione rotanti! Mantenere un'ade-
guata distanza dall'interno della
macchina! Utilizzare sempre un
elemento spintore ausiliario per
piallare pezzi in lavorazione pic-
coli.
− Non tenere i prezzi in lavorazione
in posizione inclinata. Esiste il
pericolo di contraccolpi.
− Rimuovere le parti eventualmente
bloccate nella macchina solo
quando il motore è completa-
mente fermo e il connettore di
rete è stato estratto.
− Estrarre il pezzo dal lato di uscita
soltanto quando è avanzato abba-
stanza da non poter essere più
trainato dal lato di entrata.
− Piallare al massimo due pezzi
contemporaneamente. In tale cir-
costanza, i due pezzi devono
essere fatti avanzare dai lati
esterni dell'apertura di alimenta-
zione.
− Se necessario, utilizzare:
un impianto di aspirazione tru-
cioli (accessorio);
cera per agevolare lo scorrimento
del pezzo in lavorazione sul
banco spessore.
A
Attenzione!
All'interno della macchina si
trova un fine corsa. Quando si intro-
ducono i pezzi da lavorare, fare atten-
Lunghezza Lar-
ghezza
Altezza
Min. 200 mm – Min.
4mm
Per pezzi di
misura supe-
riore a 1500
mm, servirsi di
un supporto
aggiuntivo o
farsi aiutare da
un assistente
Max.
260 mm
Max.
160 mm
60
61
63
62
64
65
68
67
66
