41
ITALIANO

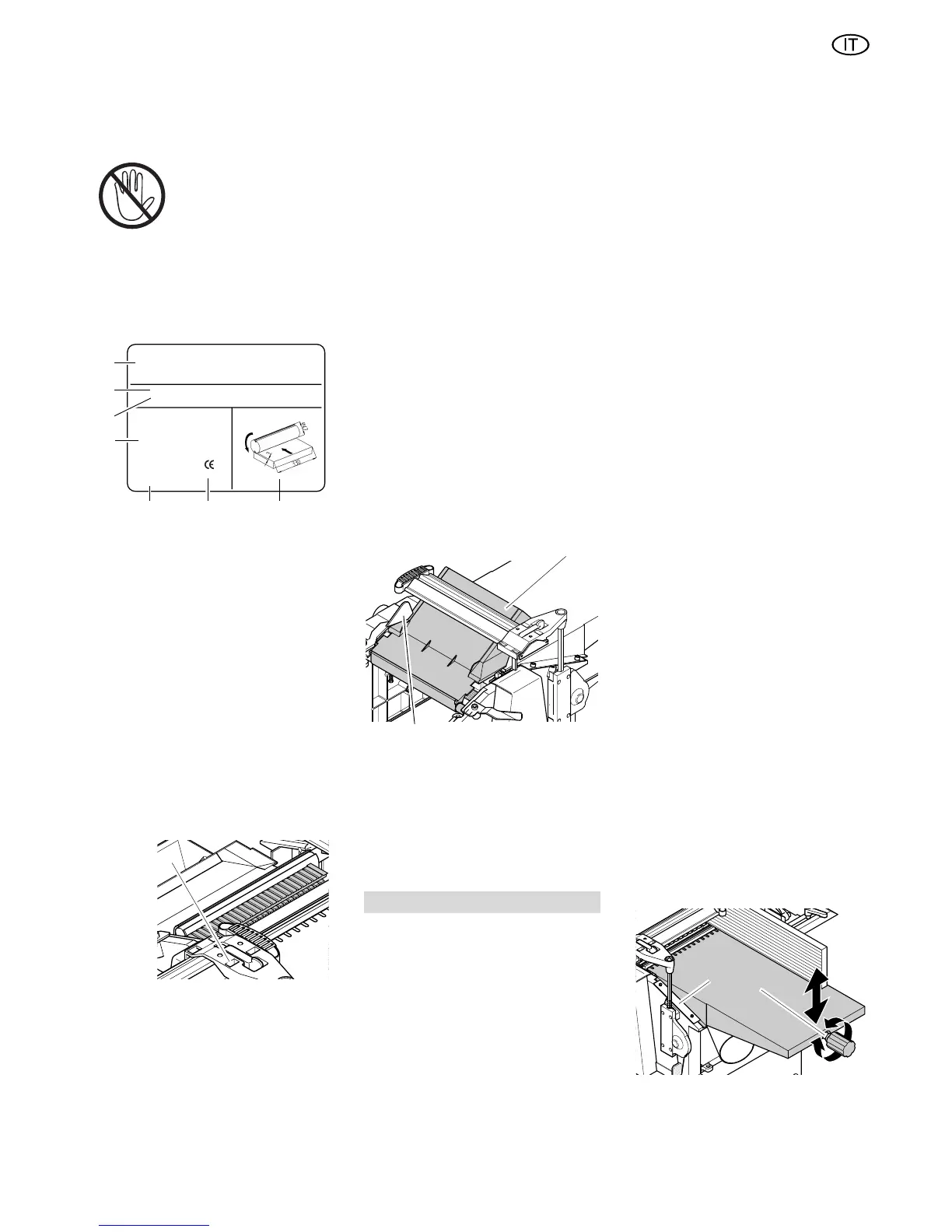

3.3 Simboli sull'apparecchio
A
Pericolo!
La mancata osservanza delle
seguenti indicazioni può causare
lesioni gravi o ingenti danni materiali.
Mantenere sempre una
distanza adeguata
dall'albero portacoltelli.
Durante il funzionamento
tenersi sufficientemente
lontani dagli elementi strut-
turali in azione.
Indicazioni sulla targhetta del
modello
3.4 Dispositivi di sicurezza
Protezione da contraccolpi
Il dispositivo di protezione da contrac-
colpi (28) impedisce che il pezzo in lavo-
razione possa essere espulso dall'albero
portacoltelli rotante contro l'operatore.
− Tutti i pettini del dispositivo di prote-
zione da contraccolpi devono
essere rivolti con la punta verso il
bordo inferiore.
− Tutti i pettini del dispositivo di prote-
zione da contraccolpi devono tor-
nare automaticamente alla posi-
zione di partenza (verso il basso).
Profilo di copertura dell'albero porta-
coltelli
Il profilo di copertura dell'albero portacol-
telli impedisce che l'albero portacoltelli
rotante possa essere toccato dall'alto
durante la piallatura a filo.
− Dopo aver sganciato la leva di bloc-
caggio il profilo di copertura
dell'albero portacoltelli può essere
adattato alla larghezza del pezzo in
lavorazione.
− Usando la leva è possibile adattare
il profilo di copertura dell'albero por-
tacoltelli all'altezza del pezzo in
lavorazione.
Per una protezione efficiente, il profilo di
copertura dell'albero portacoltelli deve
essere sempre adattato al pezzo in lavo-
razione. Infatti, quando il pezzo viene
inserito nella pialla, le mani passano
sopra il profilo di copertura dell'albero
portacoltelli.
Cappa di raccolta trucio
li
Durante la piallatura a spessore la
cappa di raccolta trucioli (29) serve da
coperchio aggiuntivo dell'albero porta-
coltelli.
A tale scopo la cappa di raccolta
trucioli (29) viene sollevata e fissata con
la leva di bloccaggio (30) sinistra.
Interruttore di accensione/spegni-
mento
• Accensione = premere l'interruttore
verde.
• Spegnimento = premere sul coper-
chio di protezione o l'interruttore
rosso.
Relè di sottotensione
In caso di mancanza di corrente scatta
un relè di sottotensione che impedisce il
riavvio automatico dell'apparecchio
quando torna la corrente. Per riaccen-
dere l'apparecchio è necessario premere
di nuovo l'interruttore di accensione
verde.
Protezione contro il sovraccarico
La piallatrice è provvista di una prote-
zione contro il sovraccarico incorporata,
che spegne l'apparecchio quando il
motore è surriscaldato. Per riaccendere
la piallatrice:
1. lasciare raffreddare il motore per
circa 10 minuti;
2. premere l'interruttore verde.
Selettore per tipo di funzionamento
Il selettore per tipo di funzionamento si
trova a sinistra accanto all'interruttore di
accensione/spegnimento.
Questo interruttore consente di scegliere
il funzionamento come piallatrice a filo o
a spessore.
Regolazione dell'altezza per il banco
spessore (utilizzando la macchina
come piallatrice a spessore)
La regolazione dell'altezza per il banco
spessore consente di impostare lo spes-
sore di piallatura (= spessore del pezzo
da lavorare dopo il passaggio nella
pialla) quando l'apparecchio è impie-
gato come piallatrice a spessore.
• Ad ogni giro di manovella viene
cambiata l'altezza del banco spes-
sore di 3 mm.
• Per ogni passaggio è possibile
rimuovere 3 mm al massimo.
• È possibile piallare pezzi da lavo-
rare fino ad uno spessore massimo
di 160 mm.
Regolazione dell'altezza per il banco
di entrata (funzionamento come pial-
latrice a filo)
Con la regolazione dell'altezza (31) per il
banco di entrata si imposta la quantità
del materiale da piallare/asportare col
funzionamento come piallatrice a filo.
• Un indicatore sulla scala graduata
accanto al banco di entrata (32)
indica 1 mm di rimozione dei trucioli.
• Per ogni passaggio è possibile pial-
lare/asportare 3 mm al massimo.
Profilato di arresto
Il profilato di arresto (33) serve per la
guida laterale dei pezzi in lavorazione
durante il funzionamento come pialla-
trice a filo.
21 Produttore
22 Numero di serie
23 Descrizione dell'apparecchio
24 Dati del motore (vedere anche
"Dati tecnici")
25 Anno di costruzione
26 Simbolo CE - Questo apparec-
chio soddisfa le direttive dell'UE
in relazione alla dichiarazione di
conformità
27 Dimensioni consentite per i col-
telli della piallatrice
22
23
24
25 26 27
21
28
4. Elementi
29
30
31
32
