Halten Sie immer ausrei-
chend Abstand zur Messer-
welle.
Halten Sie während des
Betriebs ausreichend
Abstand zu angetriebenen
Bauteilen.
Angaben auf dem Typenschild:
3.4 Sicherheitseinrichtungen
Rückschlagsicherung
Die Rückschlagsicherung (28) verhin-
dert, dass ein Werkstück von der rotie-
renden Messerwelle zurück gegen den
Bediener geschleudert wird.
− Alle Greifer der Rückschlagsiche-
rung müssen an der Unterkante
spitz zulaufen.
− Alle Greifer der Rückschlagsiche-
rung müssen von selbst in die Aus-
gangsstellung (nach unten) zurück-
kehren.
Messerwellen-Abdeckprofil
Das Messerwellen-Abdeckprofil verhin-
dert, dass die rotierende Messerwelle
beim Abrichthobeln von oben berührt
werden kann.
− Nach Lösen des Klemmhebels wird
das Messerwellen-Abdeckprofil der
Breite des Werkstücks angepasst.
− Mit dem Hebel wird das Messerwel-
len-Abdeckprofil der Höhe des
Werkstücks angepasst.
Für einen wirkungsvollen Schutz muss
das Messerwellen-Abdeckprofil immer
an das Werkstück angepasst werden.
Beim Führen des Werkstücks gleiten die
Hände über das Messerwellen-Abdeck-
profil hinweg.
Spanauswurfhaube
Beim Dickenhobeln dient die
Spanauswurfhaube (29) als zusätzliche
Messerwellen-Abdeckung.
Dazu wird die Spanauswurfhaube (29)
nach oben geklappt und mit dem linken
Spannhebel (30) fixiert.
Ein-/Aus-Schalter
• Einschalten = grünen Schalter drü-
cken.
• Ausschalten = Schutzklappe oder
roten Schalter drücken.
Unterspannungsrelais
Bei Spannungsausfall wird ein Unter-
spannungsrelais ausgelöst. Damit wird
verhindert, dass das Gerät von allein
anläuft, sobald wieder Spannung vor-
handen ist. Zum Wiedereinschalten
muss der grüne Ein-Schalter erneut
betätigt werden.
Überlastungsschutz
Die Hobelmaschine besitzt einen einge-
bauten Überlastungsschutz. Dieser
schaltet das Gerät aus, wenn sich der
Motor zu stark erwärmt. Um die Hobel-
maschine wieder einzuschalten:
1. Motor abkühlen lassen (etwa zehn
Minuten);
2. grünen Schalter drücken.
Wahlschalter für Betriebsart
Der Wahlschalter für die Betriebsart
befindet sich links neben dem Ein-/Aus-
Schalter.
Mit Wahlschalter wird zwischen dem
Betrieb als Abrichthobel und dem
Betrieb als Dickenhobel gewählt.
Höhenverstellung für den Dickentisch
(beim Betrieb als Dickenhobel)
Mit der Höhenverstellung für den
Dickentisch wird die Hobeldicke (= Dicke
des Werkstücks nach der Bearbeitung)
beim Betrieb als Dickenhobel eingestellt.
• Pro Kurbelumdrehung wird die Höhe
des Dickentisches um 3 mm verän-
dert.
• Pro Durchgang können maximal
3 mm abgenommen werden.
• Es können Werkstücke bis zu einer
Dicke von maximal 160 mm bear-
beitet werden.
Höhenverstellung für den Aufnahme-
tisch (beim Betrieb als Abrichthobel)
Mit der Höhenverstellung (31) für den
Aufnahmetisch wird eingestellt, wie viel
Material beim Betrieb als Abrichthobel
abgehobelt werden soll.
• Ein Teilstrich auf der Skala neben
dem Aufnahmetisch (32) entspricht
1 mm Spanabnahme.
• Pro Durchgang können maximal
3 mm abgehobelt werden.
Anschlagprofil
Das Anschlagprofil (33) dient zur seitli-
chen Führung der Werkstücke beim
Abrichthobeln.
• Nach Lösen des Klemmhebels (35)
kann das Anschlagprofil der Breite
des Werkstücks angepasst werden.
• Nach Lösen des Klemmhebels (34)
kann das Anschlagprofil um maxi-
mal 45° gekippt werden.

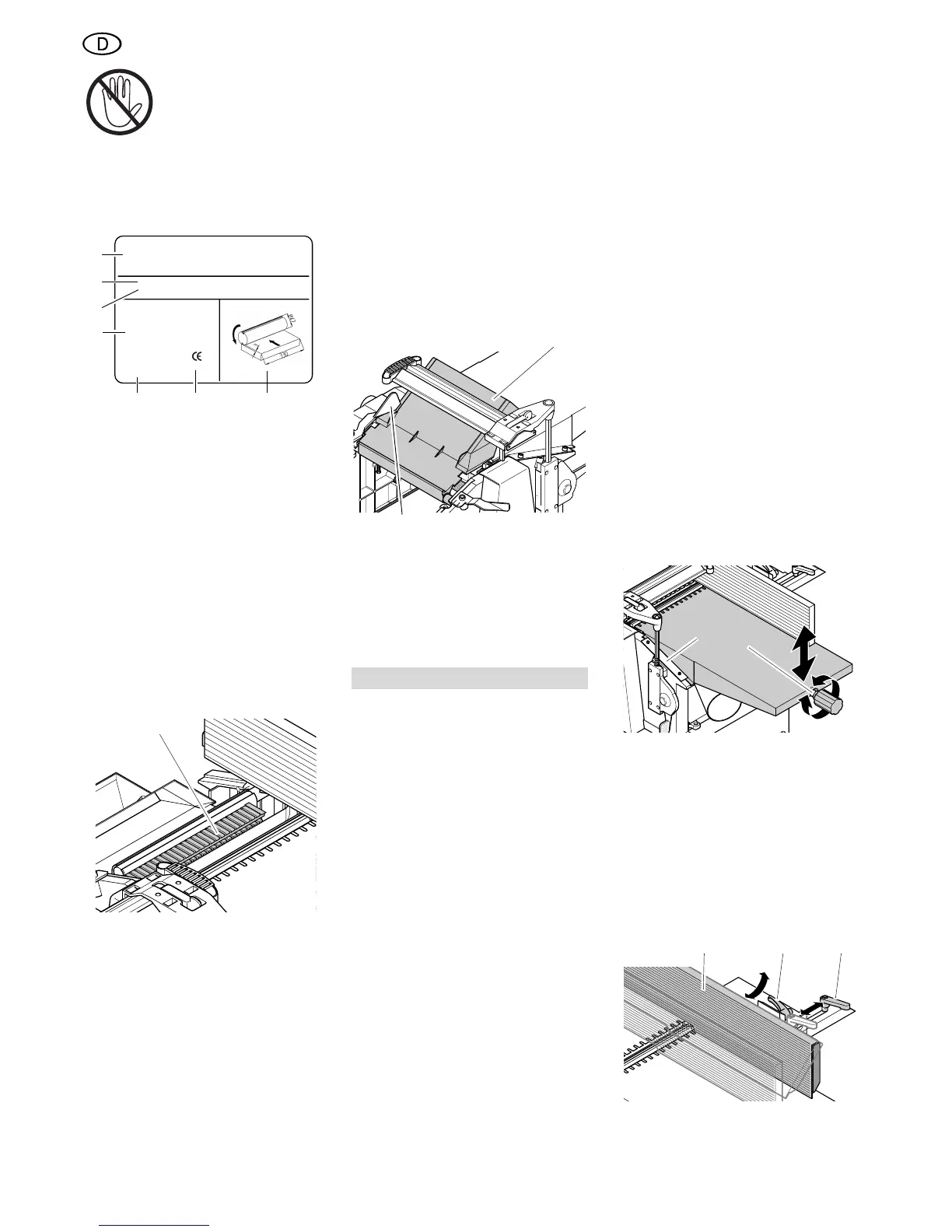

21 Hersteller
22 Seriennummer
23 Gerätebezeichnung
24 Motordaten (siehe auch "Techni-
sche Daten")
25 Baujahr
26 CE-Zeichen – Dieses Gerät
erfüllt die EU-Richtlinien gemäß
Konformitätserklärung
27 Abmessungen zugelassener
Hobelmesser
22
23
24
25 26 27
21
28
4. Bedienelemente
29
30
31
32
33 34 35
