Unterseite
Oberseite
Bottom case
Kabelaustritt
Das dünnwandige
Teil im
Verschraubungsber
eich mit einem
Messer oder einem
ähnlichen Werkzeug
ausschneiden,
bevor die Schraube
festgezogen wird.
⑤

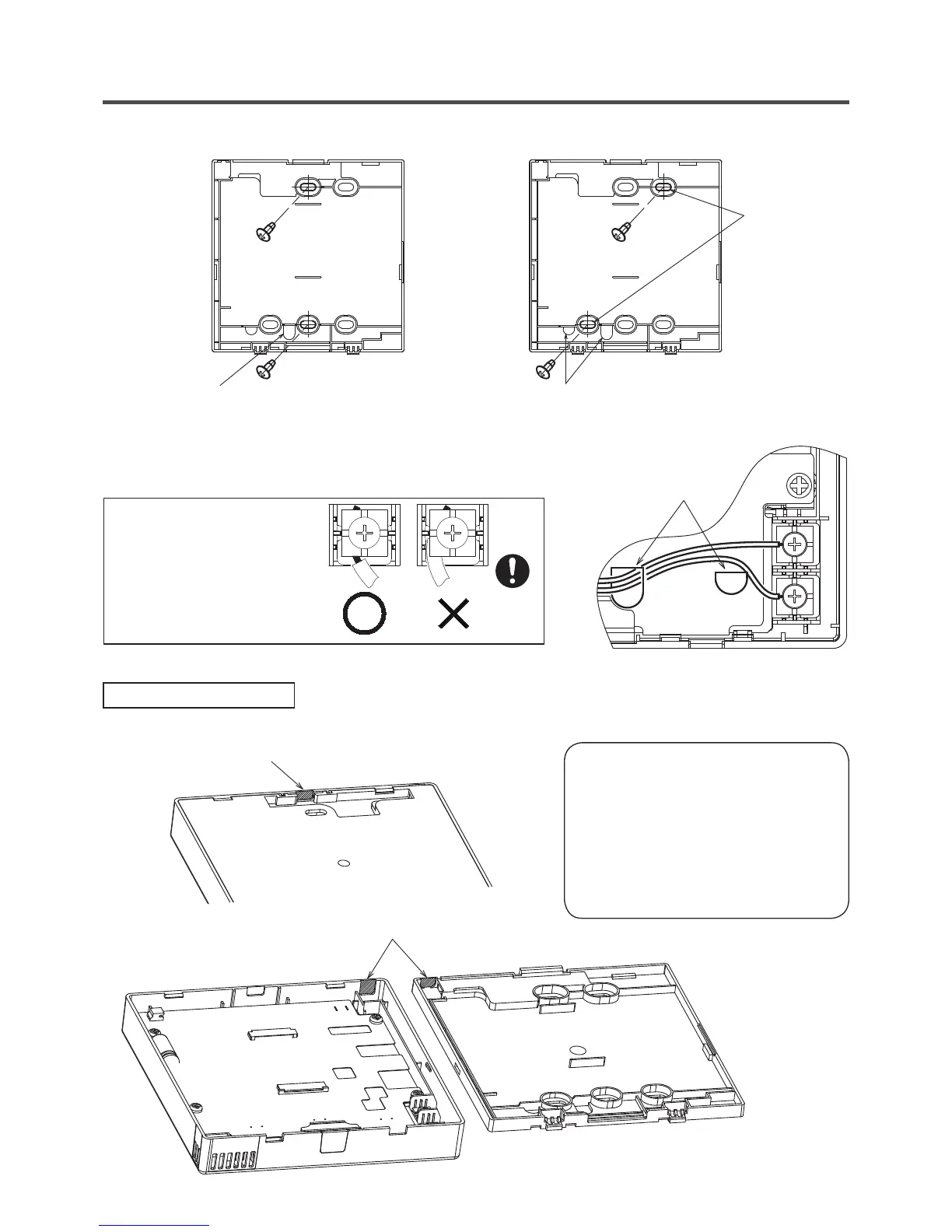

Wenn die untere Gehäusehälfte diagonal in 2 Positionen befestigt
wird, den dünnwandigen Bereich des Gehäuses ausschneiden.
⑥
Die Kabel so befestigen, dass sie um die Anschlussschrauben an
der oberen Gehäusehälfte der Fernbedienung verlaufen.
⑦
Die obere Gehäusehälfte vorsichtig installieren, um die Kabel der Fernbedienung nicht zusammenzudrücken.
Überputz-Verkabelung
(Kabelaustritt „oben Mitte“ oder „oben links“ an der Fernbedienung)
③
Die dünnwandigen Bereiche an den Gehäusehälfte in Abhängigkeit vom Kabelquerschnitt ausschneiden.
Oben Mitte
Oben links
Obere Gehäusehälfte
Untere Gehäusehälfte
Wenn die Kabel oben in der Mitte aus dem Gehäuse geführt werden
sollen, eine Öffnung ausschneiden, bevor die oberen und unteren
Gehäusehälften getrennt werden. Dies vermindert die Gefahr einer
Beschädigung der Platine und vereinfacht die nachfolgenden Arbeiten.
Wenn die Kabel oben links herausgeführt werden, darauf achten,
dass die Platine nicht beschädigt wird, und dass nach dem
Ausschneiden des dünnwandigen Bereichs keine Späne im Gehäuse
zurückbleiben.
Vorsichtsmaßnahmen beim Anschließen der Kabel
Der Querschnitt der durch das
Fernbedienungsgehäuse verlaufenden Kabel darf
maximal 0.5 mm 2 betragen. Den Kabelmantel
nicht zusammendrücken.
Den Kabelanschluss per Hand festziehen
(max. 0.7 N
·
m) Wenn das Kabel mit einem
elektrischen Schraubendreher angezogen
wird, kann es brechen oder sich verformen.
