22
2.3) Collegamenti elettrici
Per garantire la sicurezza dell'operatore e per evitare
danni ai componenti, mentre si effettuano i collegamenti
o si innesta il ricevitore radio la centrale non deve essere
alimentata dalla rete elettrica e/o batterie.

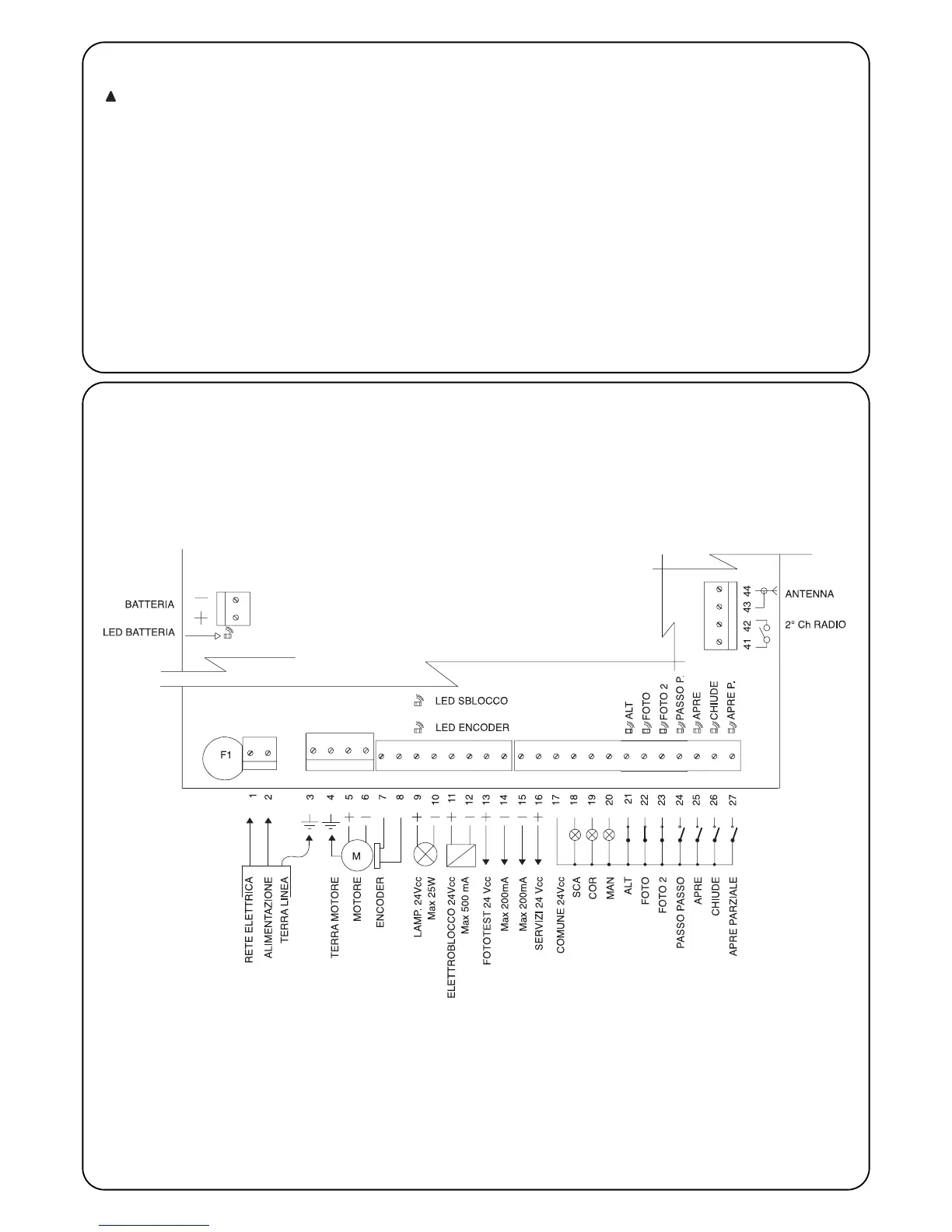

Per effettuare i collegamenti fare riferimento allo schema
elettrico (paragrafo 2.4) tenendo presente che:
• La centrale va alimentata con un cavo da 3 x 1,5mm
2
(fase, neutro
e terra); se la distanza fra la centrale e la connessione all'impianto
di terra supera i 30m è necessario prevedere un dispersore di
terra in prossimità della centrale
• Per il collegamento verso il SUMO usare cavo 3x2,5mm
2
per il
motore (oltre i 10m usare 4mm
2
) e cavo 2 x 0,75mm
2
per l’encoder.
• Per il collegamento del lampeggiante e dell’elettro-blocco si
consiglia di usare cavo con sezione minima di 1mm
2.
• Nei collegamenti della parte a bassissima tensione di sicurezza
usare cavetti di sezione minima pari a 0,25mm
2
; (usare cavetti
schermati se la lunghezza supera i 30m collegando la calza a terra
solo dal lato della centrale).
• Prestare attenzione ai dispositivi con polarità (lampeggiante,
elettroblocco, uscita fototest, servizi, batteria ecc).
• Gli ingressi di tipo Normalmente Chiuso (NC), se non usati, vanno
ponticellati con il “Comune 24 Vcc”; gli ingressi di tipo
Normalmente Aperto (NA), se non usati, vanno lasciati liberi.
• I contatti devono essere assolutamente di tipo meccanico e
svincolati da qualsiasi potenziale; non sono ammessi collegamenti
a stadi tipo quelli definiti "PNP”, "NPN” , "Open Collector” ecc.
