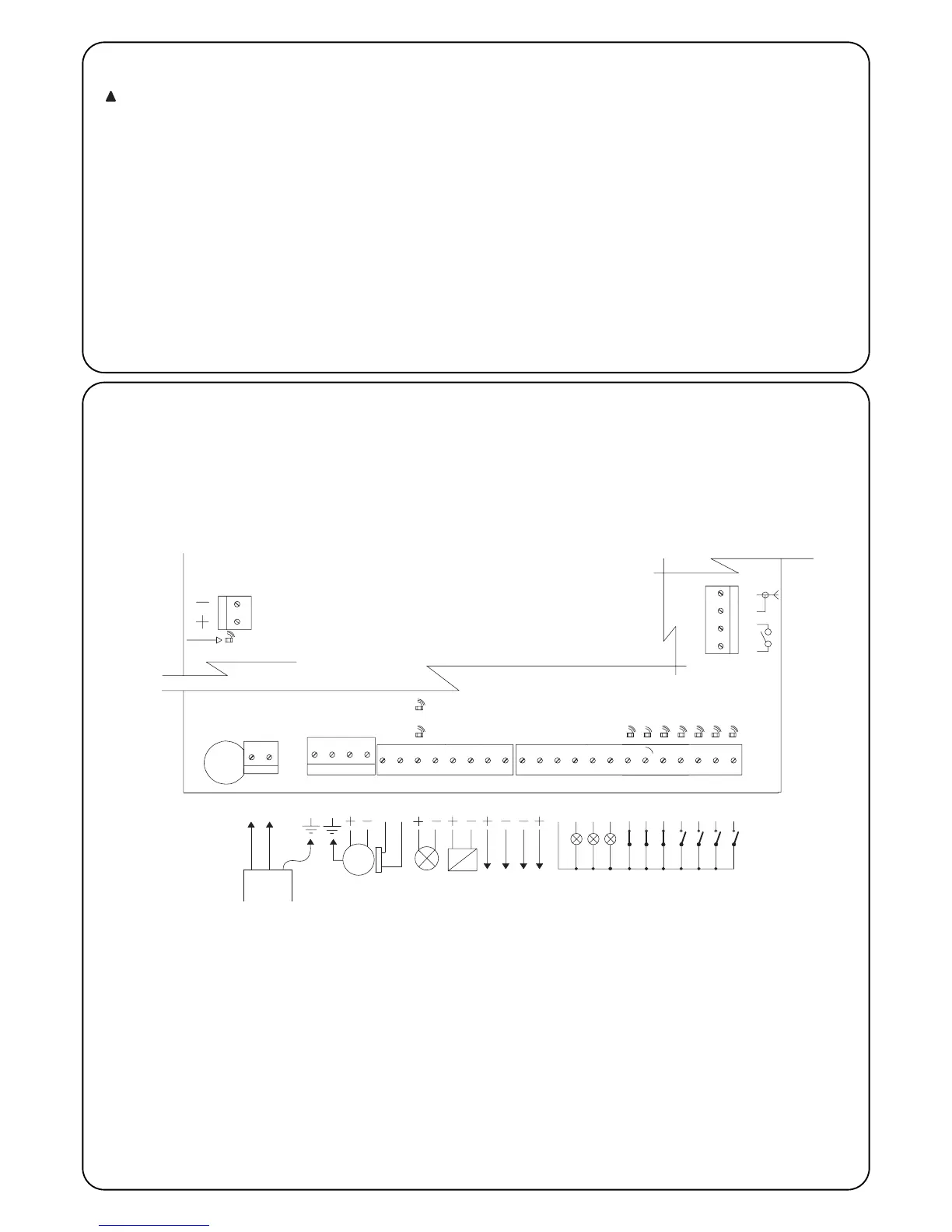

2.4) Schema électrique
2.3 Connexions electriques
Pour garantir la sécurité de l’opérateur et pour éviter
d’endommager les composants, quand on effectue les
connexions ou qu’on branche le récepteur radio, l’armoire
de commande ne doit pas être alimentée par le secteur
et/ou les batteries
Pour effectuer les connexions se référer au schéma
électrique (paragraphe 2.4) en tenant compte que:
• Alimenter l’armoire de commande avec un câble de 3 x 1,5 mm
2
(phase, neutre et terre); si la distance entre l’armoire et la
connexion à l’installation de terre dépasse les 30 m, il est
nécessaire de prévoir une prise de terre à proximité de l’armoire.
• Pour la connexion avec l’opérateur SUMO utiliser un câble de
3x2,5 mm
2
(pour plus de 10 m utiliser 4 mm
2
) pour le moteur et un
câble de 2 x 0,75 mm
2
pour l’encodeur.
• Pour la connexion du clignotant et du blocage électrique, nous
conseillons d’utiliser un câble d’une section minimum d’1 mm
2
.
• Dans les connexions de la partie à très basse tension de sécurité
utiliser des câbles de section minimum de 0,25 mm
2
; (utiliser des
câbles blindés si la longueur dépasse les 30 m en connectant le
conducteur externe à la terre seulement du côté de l’armoire).
• Faire attention aux dispositifs avec polarité (clignotant, blocage
électrique, sortie photo-test, services, batterie, etc.).
• Les entrées de type Normalement Fermé (NF), si elles ne sont pas
utilisées, doivent être shuntées avec “Commun 24 Vcc” ; les
entrées de type Normalement Ouvert (NO), si elles ne sont pas
utilisées, doivent être laissées libres.
• Les contacts doivent être absolument de type mécanique et libres
de toute puissance ; les connexions à étage type "PNP", "NPN" ,
"Open Collector" etc. ne sont pas admises.
