Funkcjonowanie centrali A924 opiera się na systemie kontroli
pozycji pracy, którą wykonuje czujnik magnetyczny (enkoder)
zamontowany wewnątrz silnika. Technika ta służy do
odczytywania stopnia obrotu wału i umożliwia wykonanie kontroli
funkcji ustawiania i regulacji prędkości. Ze względu na funkcję
kontroli prędkości i momentów silnika, centrala potrafi odczytać
obecność przeszkody (“funkcja amperometryczna“). Centrala
wyposażona jest w licznik ruchów, który służy do planowania prac
związanych z czynnościami konserwacyjnymi, jest
przystosowana do założenia odbiorników radiowych
wyprodukowanych przez firmę Nice, posiada także wewnętrzne
urządzenia do ładowania baterii.

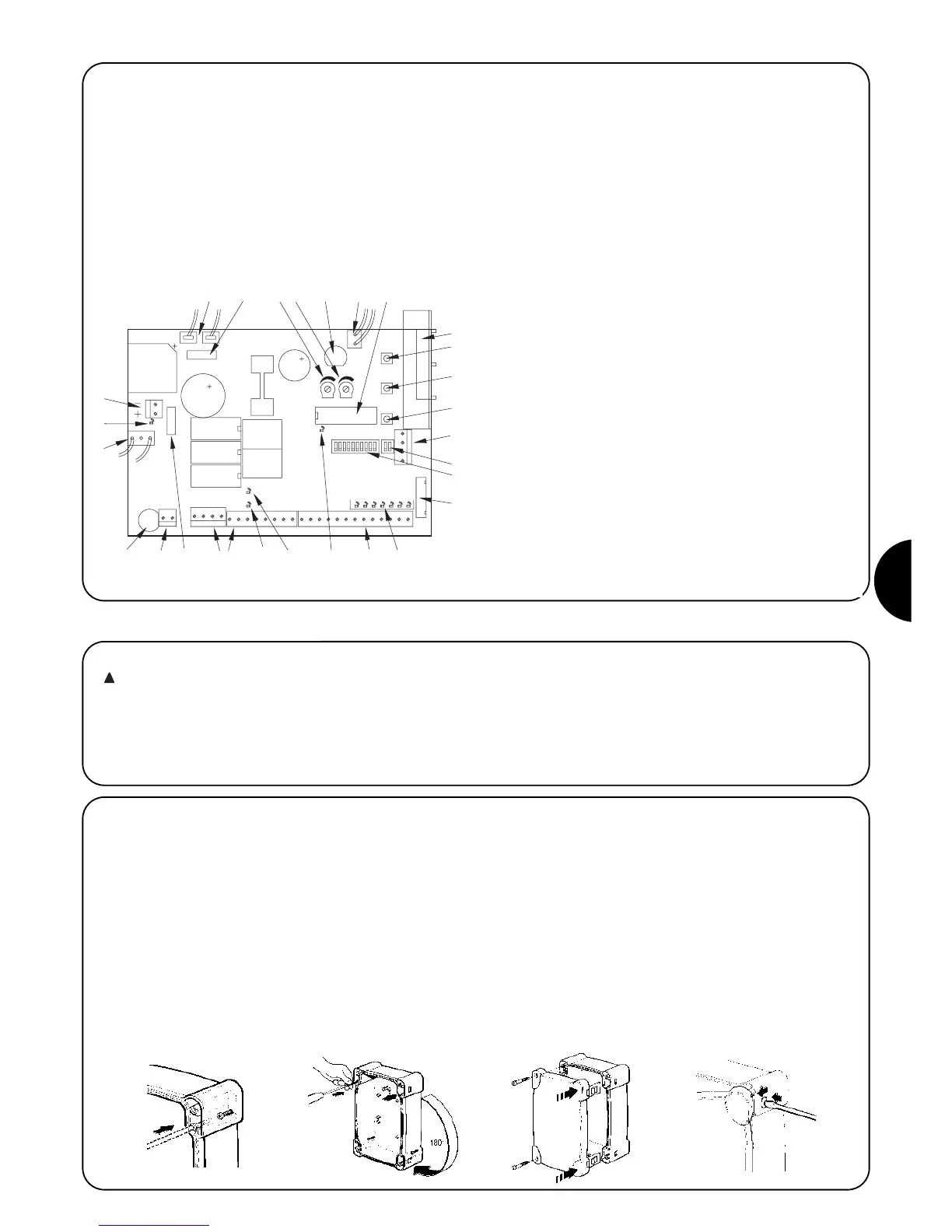

Na fig. 1 przedstawiony jest całkowity widok karty ze wskazaniem
podstawowych elementów.
2.1) Kontrola wstępna
Przypominamy, że urządzenia do bram i drzwi
automatycznych mogą być zainstalowane tylko przez
personel z odpowiednimi kwalifikacjami i zgodnie z
obowiązującymi normami.
Przed przystąpieniem do instalowania:
• Kierować się wskazówkami zawartymi w instrukcji “Uwagi dla
instalatora”.
• Sprawdzić, czy zatrzymania mechaniczne są w stanie
zatrzymać ruch bramy i czy bez problemów wchłoną całą
energię kinetyczną zebraną w ruchu.
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
Łącze drugorzędnego transformatora 1
Bezpiecznik topikowy silnika (F2)
Regulacja amperometrycznej otwierania
Regulacja amperometrycznej zamykania
Bezpiecznik topikowy lampy sygnalizacyjnej, elektroblokada,
Fotokomórki, funkcje (F3)
Łącze drugorzędne transformatora 2
Mikroprocesor
Gniazdo na odbiornik radiowy
Przycisk: “otwiera“
Przycisk: “pamięci“
Przycisk: “zamyka“
Zacisk anteny i drugiego kanału radiowego
Dip Switch programowania
Dip Switch funkcji
Łącze do napędu bramy
Dioda wejść
Zaciski: silnik, wejścia, wyjścia
Dioda “OK“
Dioda odblokady
Dioda enkoder
Bezpiecznik topikowy baterii (F4)
Zaciski do połączenia linii zasilania
Bezpiecznik topikowy linii (F1)
Łącze pierwszorzędne transformatora
Dioda bateria
Zacisk baterii
ABCDE FG
H
I
J
K
L
M
N
O
PQSRTQUVW
X
Y
Z
ABCD
2) Instalowanie
2.2) Mocowanie centrali A924
Centrala dostarczona jest w skrzynce, która gdy zostanie odpowiednio
zainstalowana, gwarantuje stopień zabezpieczenia z klasyfikacją IP55,
z tego też powodu można ją zamontować na zewnątrz.
Jak przymocować centralę:
• Centralę przymocować do powierzchni gładkiej, nieruchomej i
ochronionej przed przypadkowymi uderzeniami. Część dolna
centrali ma znajdować się na wysokości nie niższej niż 40 cm
od ziemi.
• Założyć odpowiednie przewody rurowe na przewody i instalacje
tylko w dolnej części centrali. W żadnym wypadku nie
wykonywać otworów w ściankach górnych i bocznych.
Przewody mogą wychodzić tylko przez ściankę dolną!
• Wsunąć do odpowiednich otworów górnych dwie śruby (fig 2A)
i częściowo przykręcić. Centralę przekręcić o 180Ą, wykonać te
same czynności z dwoma pozostałymi śrubami (fig 2B).
Przymocować centralę do ściany.
• Założyć pokrywę (otwieranie drzwiczek prawe lub lewe) i
przycisnąć mocno po stronie strzałek (fig 2C).
• Aby ściągnąć pokrywkę, podważyć ją śrubokrętem w punkcie
gdzie jest osadzona, i jednocześnie pchnąć w kierunku do góry
(fig 2D).
1) Opis produktu
