2.3) Połączenia elektryczne
Mając na uwadze bezpieczeństwo instalatora oraz aby
uniknąć uszkodzenia elementów to, podczas wykonywania
połączeń elektrycznych czy zakładania odbiornika radiowego,
centrala musi być całkowicie odłączona od sieci i/lub baterii.

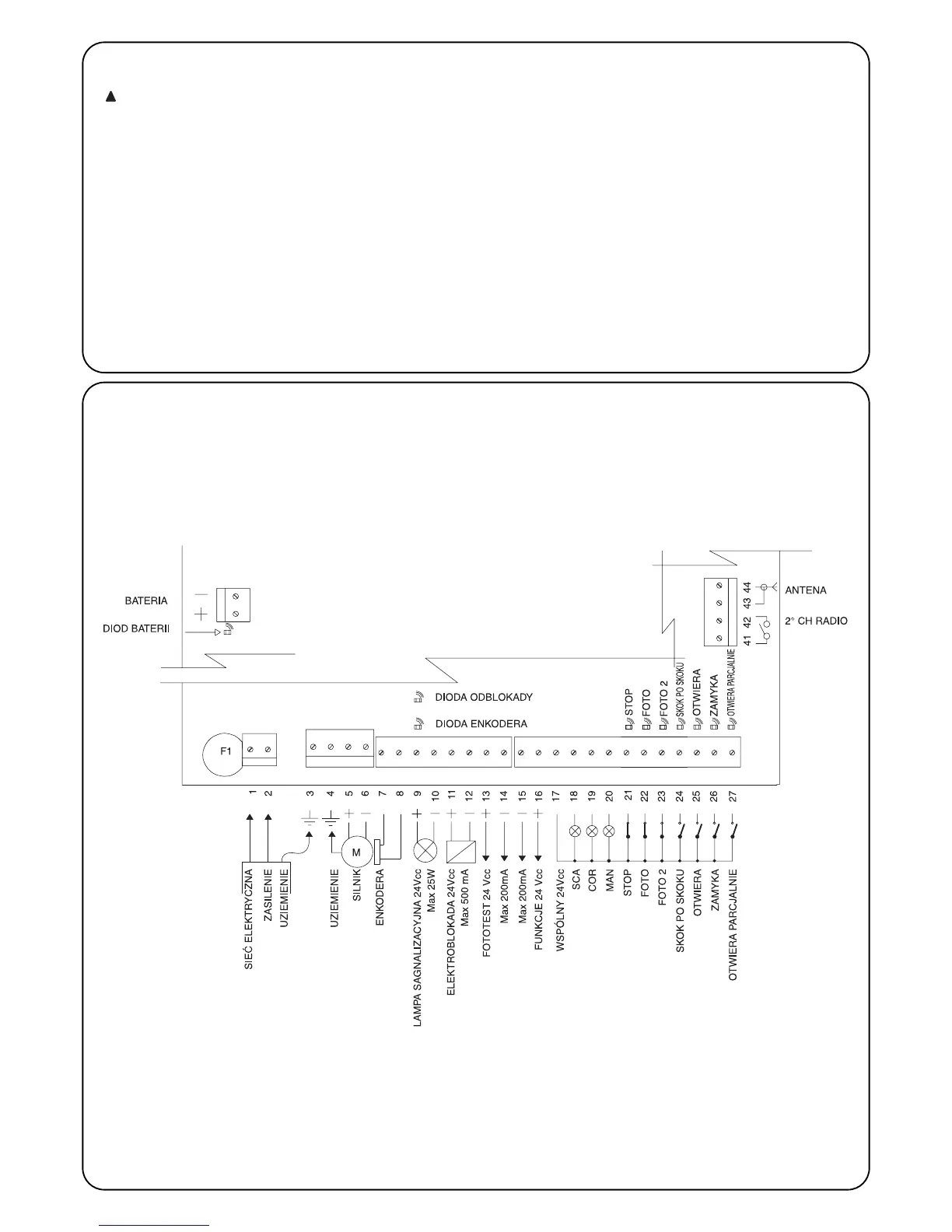

Podczas wykonywania połączeń należy kierować się sche-
matem elektrycznym (paragraf 2.4), mając na uwadze że:
•
Podłączenie zasilania do centrali wykonać przewodem 3 x 1,5
mm
2
(faza, neutralny i uziemienie). Gdy jednak odległość
pomiędzy centralą i uziemieniem jest dłuższa od 30 m., wówczas
należy wykonać dodatkowe uziemienie w pobliżu centrali
• Połączenie SUMO z silnikiem wykonać przewodem 3x2,5 mm
2
(przy ponad 10m zastosować 4 mm
2
), połączenie do enkodera
przewodem 2 x 0,75 mm
2
•
Do połączenia lampy sygnalizacyjnej z elektroblokadą polecamy
zastosowania przewodu o przekroju minimalnym 1 mm
2
• Do połączeń części z niskim napięciem bezpieczeństwa należy
stosować przewody z przekrojem minimalnym 0,25 mm2 (gdy
odległość przekracza 30 m należy zastosować przewody
opancerzone, oplot uziemienia po stronie centrali)
• Zwrócić uwagę na połączenia urządzeń z zaznaczoną
biegunowością (lampa sygnalizacyjna, elektroblokada, wyjście
fototestu, funkcje, bateria, itp.)
• Wejścia typu Zwykle Zamknięty (NC), gdy nie są używane,
należy je połączyć, mostkiem, ze “Wspólnym 24 Vps“; wejścia
typu Zwykle Otwarte (NA), gdy nie są używane, należy je
pozostawić wolne.
• Kontakty mają być typu mechanicznego, bez napięcia; nie są
dozwolone połączenia typu określonego jak: “PNP“, “NPN“ ,
“Open Collector“ itp.
