96
6) Czynności konserwacyjne
Karta, jako część elektroniczna, nie wymaga czynności specjalnych konserwacyjnych. Należy jednak, co jakiś czas ( co najmniej co 6
miesięcy), sprawdzać funkcjonowanie karty i podłączonych do niej urządzeń według procedury prób odbiorczych (patrz Par. 4).
Mając na celu stworzenie programu czynności konserwacyjnych urządzenia, w centrali został zamontowany licznik ruchów, który
zwiększa wartość po każdym ruchu otwierania. Wzrost sygnalizowany jest światełkiem sygnalizacyjnym przy funkcji czynności
konserwacyjnych (MAN). Wartość licznika ruchu jest stale porównywana z granicą alarmową (programowana przez operatora) i grani
wstępnego alarmu (ustawiona automatycznie równa granicy alarmowej mniejszej o około 6 %). Gdy ilość wykonanych ruchów
przekracza granicę bezpieczeństwa (pre alarmu) lampa sygnalizacyjna zaczyna się świecić, bez przerwy (przy silniku wyłącznym i
podczas ruchu) informując o konieczności wykonania czynności konserwacyjnych.
Granica alarmowa może być zaprogramowana na wartość: od minimum 200, do maksimum 50800 ruchów, zawsze wielokrotności 200.

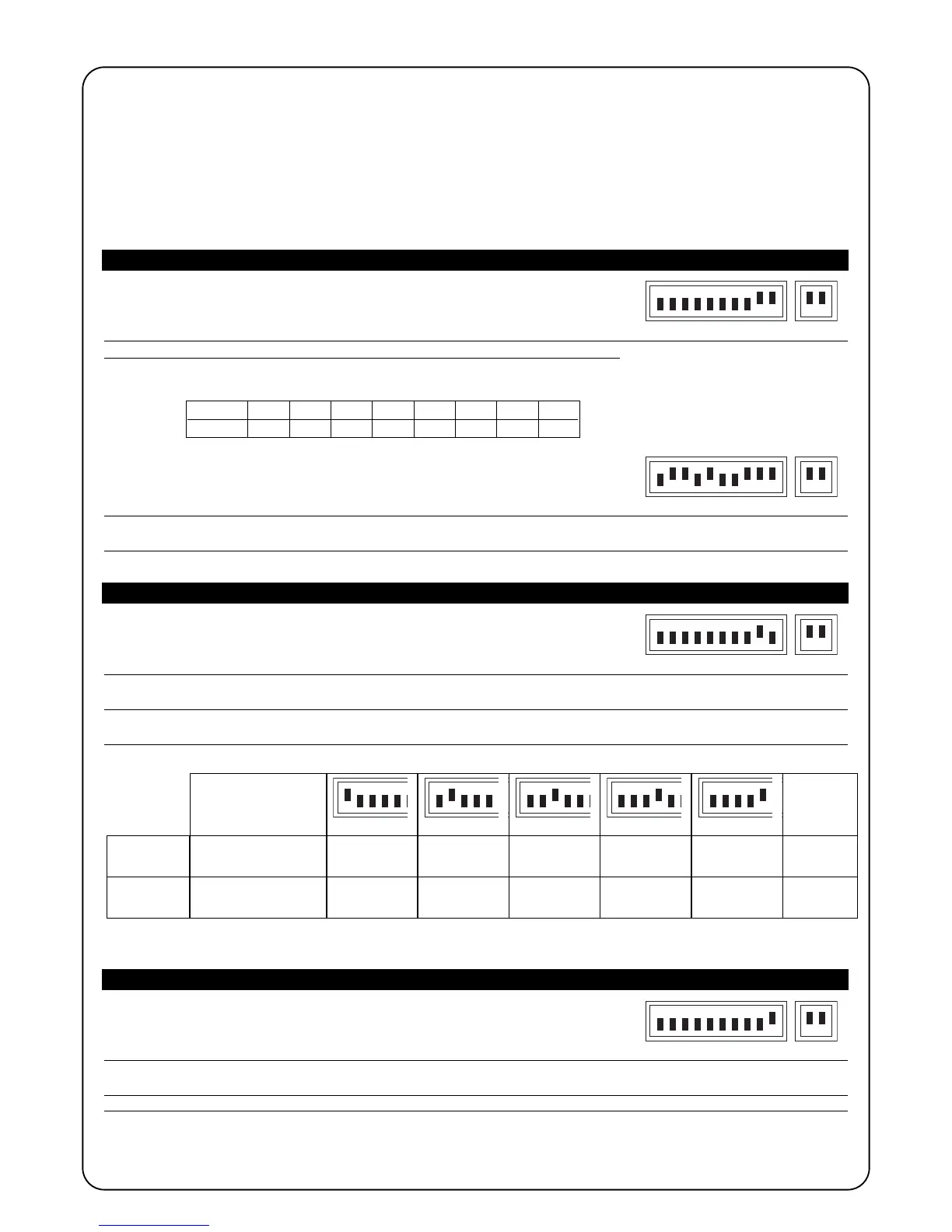

Tabela “I” Aby zaprogramować granicę alarmu należy:
1. Ustawić Dip Switch jak wskazano
2. Podzielić numer ruchów zaprogramowanych na 100 i na 2. Przykład: numer ruchów do
3. Zaznaczyć na tabeli kod Dip Switch, którego suma wartości jest taka suma zaprogramowania 30000
jak wybrany numer i ustawić Dip Switch na On. Wynik podziału: 150
150 = 128 + 16 + 4 + 2,
Dip Switch 8, 5, 3 e 2 na On
4. Wykonać Procedurę zachowywania (patrz paragraf 3.3).
Po zaprogramowaniu granicy alarmowej można ją uwidocznić aby sprawdzić czy czynności dopiero co wykonane zakończyły się pomyślnie.
Tabela “L” Aby uwidocznić granicę alarmu należy:
1. Ustawić Dip Switch jak wskazano:
2. Ustawić Dip Switch 1 na On (2,3,4 i 5 na Off), liczyć ilość zaświecić diody OK i zapisać na kartce (gdy jest 10 to
zapisać 0)
3. Powtórzyć czynności z pozostałymi Dip Switch: 2, 3, 4 e 5
4. Stworzyć ilość ruchów według tego, jak wskazano na jednym z poniżej przedstawionych przykładów
Tą samą procedurą możliwe jest uwidocznienie nawet numeru wykonanych ruchów;
Tabela “M” Aby uwidocznić ilość wykonanych ruchów należy:
1. Ustawić Dip Switch jak wskazano:
2. Powtórzyć obliczanie zaświeceń diody OK z Dip Switch nr 1,2,3,4,5 jak zostało przedstawione na przykładzie nr 1 lub 2.
Uwaga: podczas każdego programowania granicy alarmowej automatycznie kasuje się numer wykonanych ruchów.
12345678910 11 12
12345678910 11 12
12345678910 11 12
12345678910 11 12
Dip-switch Sw1 Sw2 Sw3 Sw4 Sw5 Sw6 Sw7 Sw8
Wartości 1248163264128
Konfiguracja
Dip switch
123456
Ilość
ruchów
123456
123456 123456 123456
Przykład
1
Ilość zaświeceń
Dioda Ok
10
1
1
4
2
10
10
10
4
7
1.204
Przykład
2
Ilość zaświeceń
Dioda Ok
14.007
