3.4) Programmazione manuale degli arresti meccanici
La procedura prevede l’inserimento manuale di tutte le quote indicate nella Fig 4, rispettando l’ordine indicato nella tabella sotto; in
particolare la quota 0 è la quota di riferimento, deve essere programmata per prima e mai più spostata.

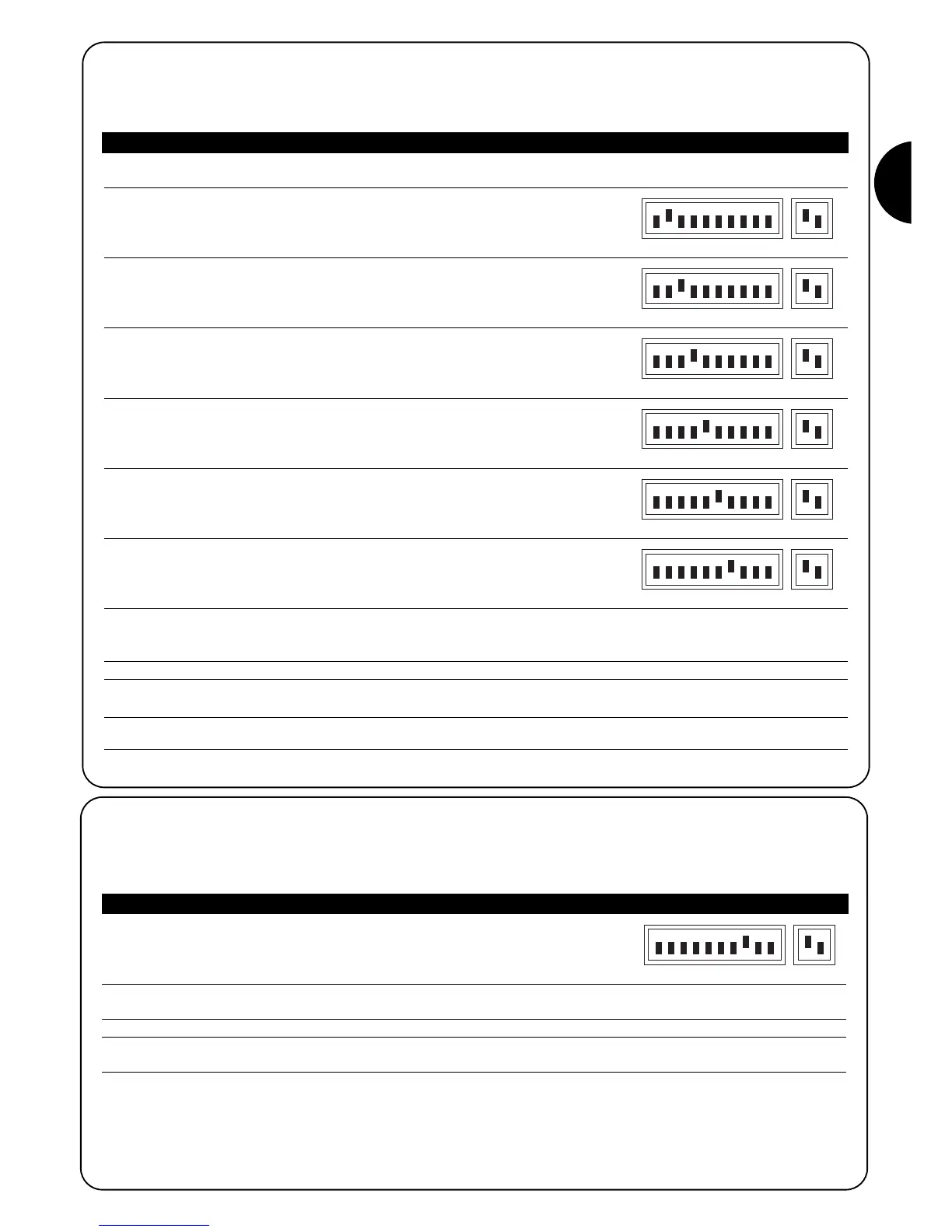

Tabella “D” Per programmare manualmente le quote:
1. Impostare i dip switch in uno dei modi sotto indicati a seconda del parametro da memorizzare
QUOTA 0: Arresto meccanico in chiusura
QUOTA RC: Posizione in cui ha inizio il rallentamento nella manovra di chiusura
QUOTA B: Posizione di arresto nella manovra di Apertura parziale
QUOTA RA: Posizione in cui ha inizio il rallentamento nella manovra di apertura
normale
QUOTA A: Posizione di arresto nella manovra di Apertura normale
QUOTA 1: Arresto meccanico in apertura
2. Premere e tenere premuto il tasto “Apre” (rif. I di Fig 1) o “Chiude” (rif. K di Fig 1) sulla scheda fino al raggiungimento della
quota desiderata.
Nota. Premere il tasto “Memoria” (rif. I di Fig 1) se si desidera accelerare il moto.
3. Raggiunta la quota, rilasciare i tasti ed eseguire la “Procedura di memorizzazione” (paragrafo 3.3)
Nota1. In alternativa alla programmazione manuale di tutte le quote, è possibile memorizzare le sole quote 0, A e 1 ed avere il movimento
del portone con le quote B, RA e RC calcolate in modo automatico dalla centrale.
3.5) Programmazione quota elettroblocco
Quando all’uscita ELB viene assegnato un funzionamento di tipo elettroblocco (vedere switch 8 nel paragrafo 5) è possibile programmare la
soglia superata la quale l’uscita si spegne.
Tabella “E” Per programmare la quota elettroblocco:
1. Impostare i dip switch come indicato in figura:
2. Premere il tasto “Apre” (rif. I di Fig 1) o “Chiude” (rif. K di Fig 1) fino al raggiungimento della quota desiderata
Nota. Premere il tasto “Memoria” (rif. J di Fig 1) se si desidera accelerare il moto.
3. Raggiunta la quota rilasciare i tasti ed eseguire la “Procedura di memorizzazione” (paragrafo 3.3)
