Toröffner Typ RB600 RB600P RB1000 RB1000PP
Endschaltertyp elektromechanisch
induktiver Annäherungsschalter
elektromechanisch
induktiver Annäherungsschalter
Höchstlänge des Torflügels 8m 12m
Höchstgewicht des Torflügels 600Kg 1000Kg
Max. Anlaufdrehmoment 18Nm 27Nm
(entspricht einer Kraft von) (600N) (900N)
Motor und Transformator Motor 24Vcc Ø 77mm Motor 24Vcc Ø 115mm
Säulentransformator EI Ringtransformator
ROBUS ist eine Linie selbsthemmender elektromechanischer Toröff-
ner für die Automatisierung von Schiebetoren. Die Toröffner verfügen
über eine elektronische Steuerung und einen Verbinder für den Emp-
fänger der Fernbedienung SMXI oder SMXIS (Optionals). Die elektri-
schen Anschlüsse zu den externen Vorrichtungen sind dank der
“BlueBUS” Technologie, mit der mehrere Vorrichtungen mit nur 2
Drähten angeschlossen werden können, vereinfacht. ROBUS funk-
tioniert mit elektrischer Energie; bei Stromausfall kann das Tor mit
einem speziellen Schlüssel entriegelt und von Hand bewegt werden,
oder es kann das Sonderzubehör Pufferbatterie PS124 benutzt wer-
den, das die Durchführung einiger Bewegungen auch bei Stromaus-
fall ermöglicht.
Zur Linie ROBUS gehören die Produkte, deren wichtigste Unterschiede in Tabelle 1 beschrieben sind.
Anmerkung: 1Kg = 9,81N daher, z. B.: 600N = 61 Kg
2) Produktbeschreibung und Einsatz
1

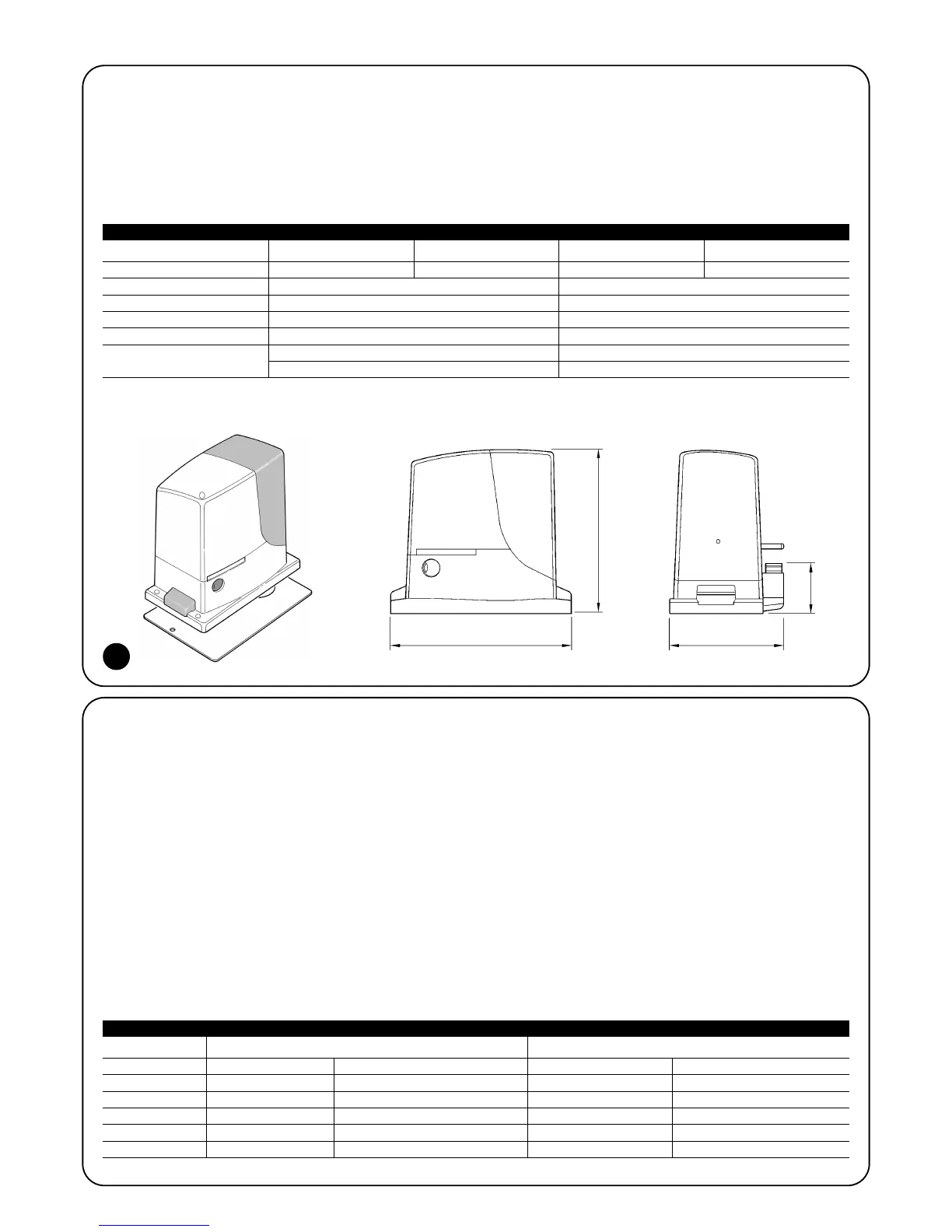

Tabelle 1: Vergleich der wichtigsten Merkmale der Toröffner ROBUS
2.1) Einsatzgrenzen
Die Leistungsdaten der Produkte der Linie ROBUS sind in Kapitel “8
Technische Merkmale” angegeben; sie ermöglichen als einzige Wer-
te eine korrekte Bewertung der Eignung der Produkte.
Dank der strukturellen Merkmale sind die Produkte der Linie ROBUS
innerhalb der in den Tabellen 2, 3 und 4 angegebenen Grenzen für
Schiebetore geeignet.
Die effektive Eignung von ROBUS zur Automatisierung eines
bestimmten Schiebetors hängt von den Reibungen und anderen,
auch gelegentlichen Ereignissen ab, wie zum Beispiel Vorhandensein
von Eis, das die Torbewegung behindern könnte.
Für eine effektive Überprüfung muss die Kraft gemessen werden, die
notwendig ist, um das Tor auf der gesamten Lauflänge zu bewegen;
dann muss kontrolliert werden, dass dieselbe die Hälfte des “Nenn-
drehmoments” nicht überschreitet, der in Kapitel “8 Technische
Merkmale” angegeben ist (eine Toleranz von 50% wird empfohlen,
da schlechte Witterung die Reibungswerte erhöhen kann); weiterhin
sind die Angaben in den Tabellen 2 und 3 zu berücksichtigen, um die
Anzahl an Zyklen/Stunde, die aufeinanderfolgenden Zyklen und die
zulässige Höchstgeschwindigkeit festzulegen.
RB600, RB600P RB1000, RB1000P
Torflügellänge (m) max. Zyklen/Stunde max. aufeinanderfolgende Zyklen max. Zyklen/Stunde
max. aufeinanderfolgende Zyklen
Fino a 4 40 20 50 25
4 ÷ 6 25 13 33 16
6 ÷ 8 20 10 25 12
8 ÷ 10 --- --- 20 10
10 ÷ 12 --- --- 16 8
Tabelle 2: Grenzen in Abhängigkeit von der Torflügellänge
330mm 210mm
303mm
92mm
