84
2.2) Typische Anlage

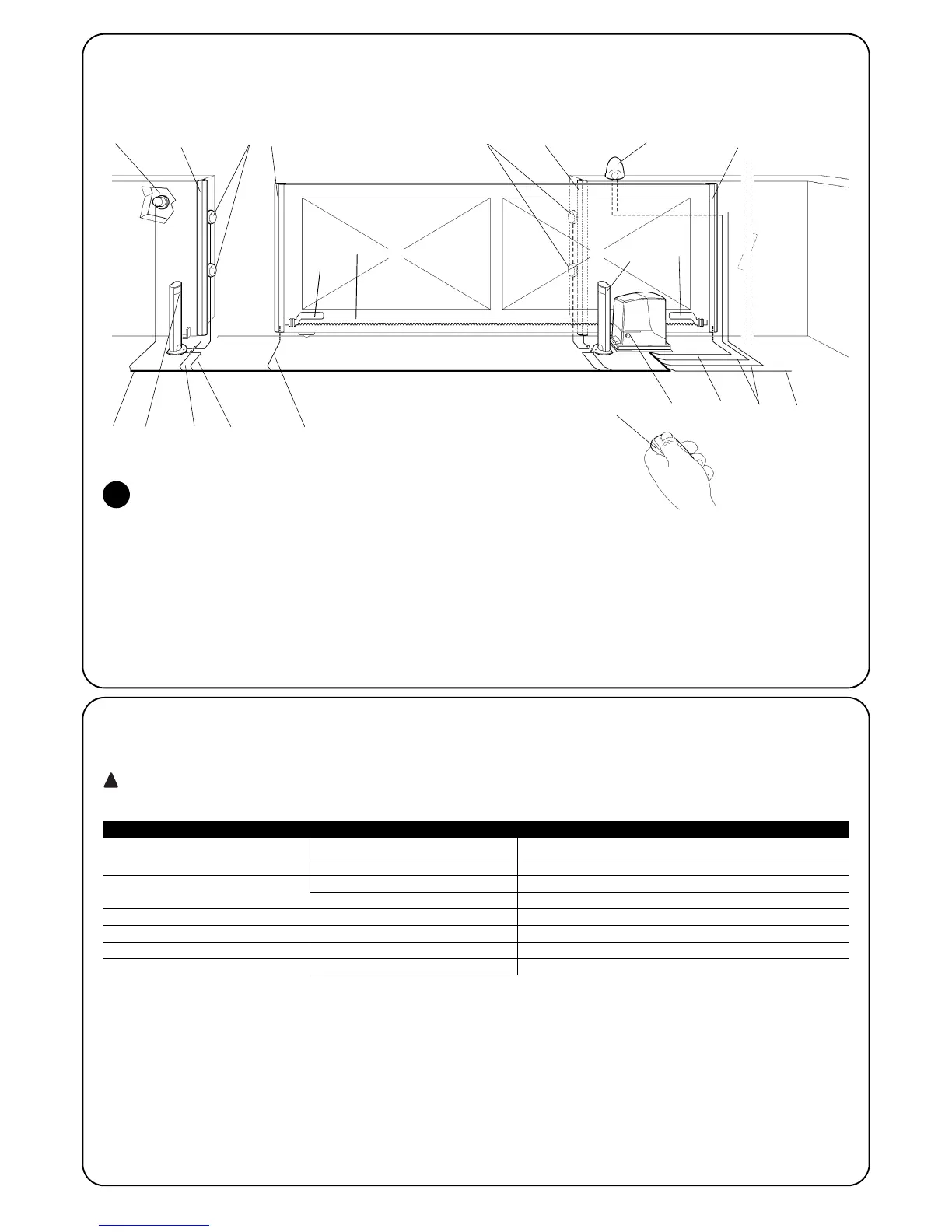

In Abbildung 2 ist die typische Anlage einer Schiebetorautomatisierung mit ROBUS gezeigt.
2
1 Schlüsseltaster
2 Photozellen auf Standsäule
3 Photozellen
4 Feste Hauptschaltleiste (Optional)
5 Bewegliche Hauptschaltleiste
6 Endschalterbügel “Geöffnet”
7 Zahnstange
8 Feste Nebenschaltleiste (Optional)
9 Blinkleuchte mit eingebauter Antennea
10 ROBUS
11 Endschalterbügel “Geschlossen”
12 Bewegliche Nebenschaltleiste (Optional)
13 Funksender
2.3) Kabelliste
In der typischen Anlage in Abbildung 2 sind auch die Kabel angegeben, die zur Verbindung der verschiedenen Vorrichtungen erforderlich
sind; in Tabelle 5 sind die Merkmale der Kabel verzeichnet.
Die benutzten Kabel müssen für die jeweilige Installation geeignet sein; zum Beispiel wird ein Kabel des Typs
H03VV-F zum Verlegen in Innenräumen empfohlen, oder des Typs H07RN-F für Außenanwendungen.
!
Anmerkung 1: wenn das Versorgungskabel länger als 30m ist, muss ein Kabel mit größerem Querschnitt benutzt werden, z.B. 3x2,5mm
2
und eine Sicherheitserdung in der Nähe der Automatisierung ist erforderlich.
Anmerkung 2: wenn das “BLUEBUS” Kabel länger als 30 m bis max. 50 m ist, ist ein Kabel 2x1mm
2
erforderlich.
Anmerkung 3: die beiden Kabel 2x0,5mm
2
können mit nur einem Kabel 4x0,5mm
2
ersetzt werden.
Anmerkung 4: wenn mehr als eine Schaltleiste vorhanden ist, siehe das Kapitel “7.3.2 Eingang HALT” für die empfohlene Verbindung
Anmerkung 5: zur Verbindung der beweglichen Schaltleisten an Schiebetoren sind geeignete Vorrichtungen zu verwenden, welche die
Verbindung auch bei sich bewegendem Torflügel ermöglichen.
Anschluss Kabeltyp Zulässige Höchstlänge
A: Elektrische Versorgungsleitung Nr. 1 Kabel 3x1,5mm
2
30m (Anmerkung 1)
B: Blinkleuchte mit Antenne Nr. 1 Kabel 2x0,5mm
2
20m
Nr. 1 Abschirmkabel des Typs RG58 20m (kürzer als 5m wird empfohlen)
C: Photozellen Nr. 1 Kabel 2x0,5mm
2
30m (Anmerkung 2)
D: Schlüsseltaster Nr. 2 Kabel 2x0,5mm
2
(Anmerkung 3) 50m
E: Feste Schaltleisten Nr. 1 Kabel 2x0,5mm
2
(Anmerkung 4) 30m
F: Bewegliche Schaltleisten Nr. 1 Kabel 2x0,5mm
2
(Anmerkung 4) 30m (Anmerkung 5)
Tabelle 5: Kabelliste
2
43 38
10
2
6
11
7
9
13
1251
EC F
D
C
F
A
B
