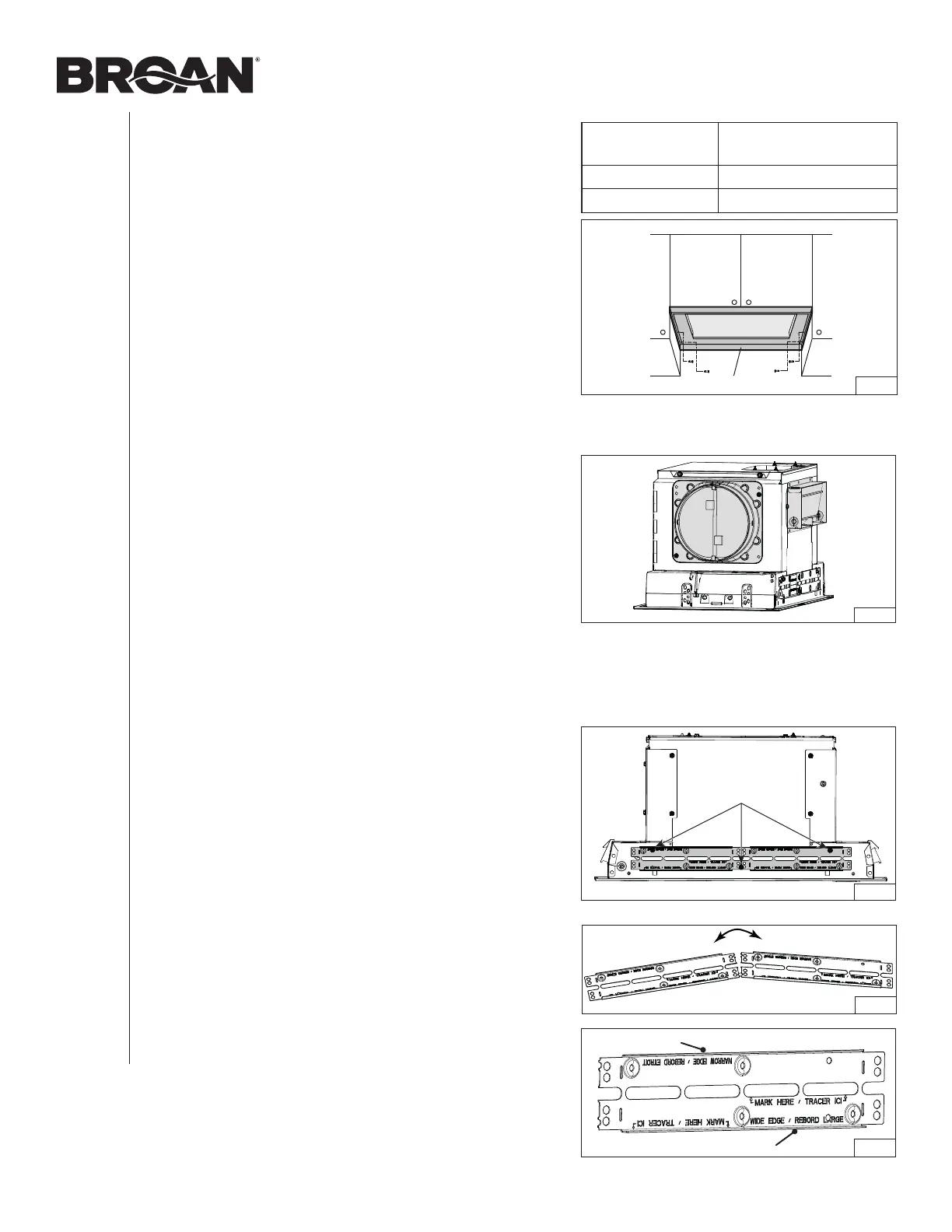

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
6
REVÊTEMENTS D’ARMOIRE
OPTIONNELS
Pour les installations où la hotte est située à moins de 30 po
au-dessus de la surface de cuisson, la hotte encastrée
devrait être montée avec un revêtement d’armoire de métal
(FIG. 2) pour protéger de la chaleur les matériaux combustibles
de l’armoire, afin de répondre aux exigences des codes de
bâtiment. Cette précaution facilitera le nettoyage et protégera
l’armoire. Consulter le tableau ci-contre pour trouver le
modèle de revêtement correspondant à la largeur et au
style de l’armoire. Visitez le www.broan-nutone.com ou le
www.broan-nutone.ca pour plus de détails sur ces modèles.
MODÈLE DE
REVÊTEMENT
LARGEUR NOMINALE
DE L’ARMOIRE
LB30SS 30 po
LB36SS 36 po
RETRAIT DES SUPPORTS D’ARMOIRE
Détacher les supports d’armoire (en gris dans la FIG. 4) de
l’arrière de la hotte encastrée en retirant ses 3 vis de retenue.
Se défaire des vis.
Plier les supports vers le haut et le bas jusqu’à se qu’ils se
détachent l’un de l’autre (FIG. 5). Garder les supports pour
un usage éventuel.
NOTE : Les deux supports d’armoire sont munis d’un rebord
large et d’un rebord étroit (FIG. 6), pour couvrir toutes
les configurations d’installation, selon les largeurs
d’armoire.
FIG. 5
Rebord large
Rebord étroit
FIG. 6
REVÊTEMENT D’ARMOIRE EN MÉTAL
FIG. 2
FIG. 4
VIS
RETRAIT DES ADAPTATEURS/VOLETS
Détacher et mettre de côté l’adaptateur/volet de 3¼ po x 10 po
et l’adaptateur/volet de 6 po rond (en gris dans la FIG. 3) de
l’arrière et d’un côté de la hotte encastrée en retirant leurs
2 vis de retenue. Se défaire des vis.
FIG. 3
