DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
7
PRÉPARATION DE L’ARMOIRE
AVERTISSEMENT
L’armoire doit être fixée aux montants ou autre
structure derrière la cloison pour supporter le poids
de cet appareil. Ne pas suivre cette directive peut
entraîner des blessures corporelles ou des dommages
à la surface de cuisson ou au comptoir de cuisine.
NOTES : A. La hotte doit être installée dans l’armoire. Lors
d’une installation avec un des revêtements
d’armoire optionels, utliliser le revêtement
comme gabarit pour la découpe du trou dans la
base de l’armoire.
B. La hotte doit être installée centrée latéralement,
au-dessus de la surface de cuisson.
C. Pour la position d’arrière vers l’avant, l’appareil
doit être monté selon les codes de construction
locaux.

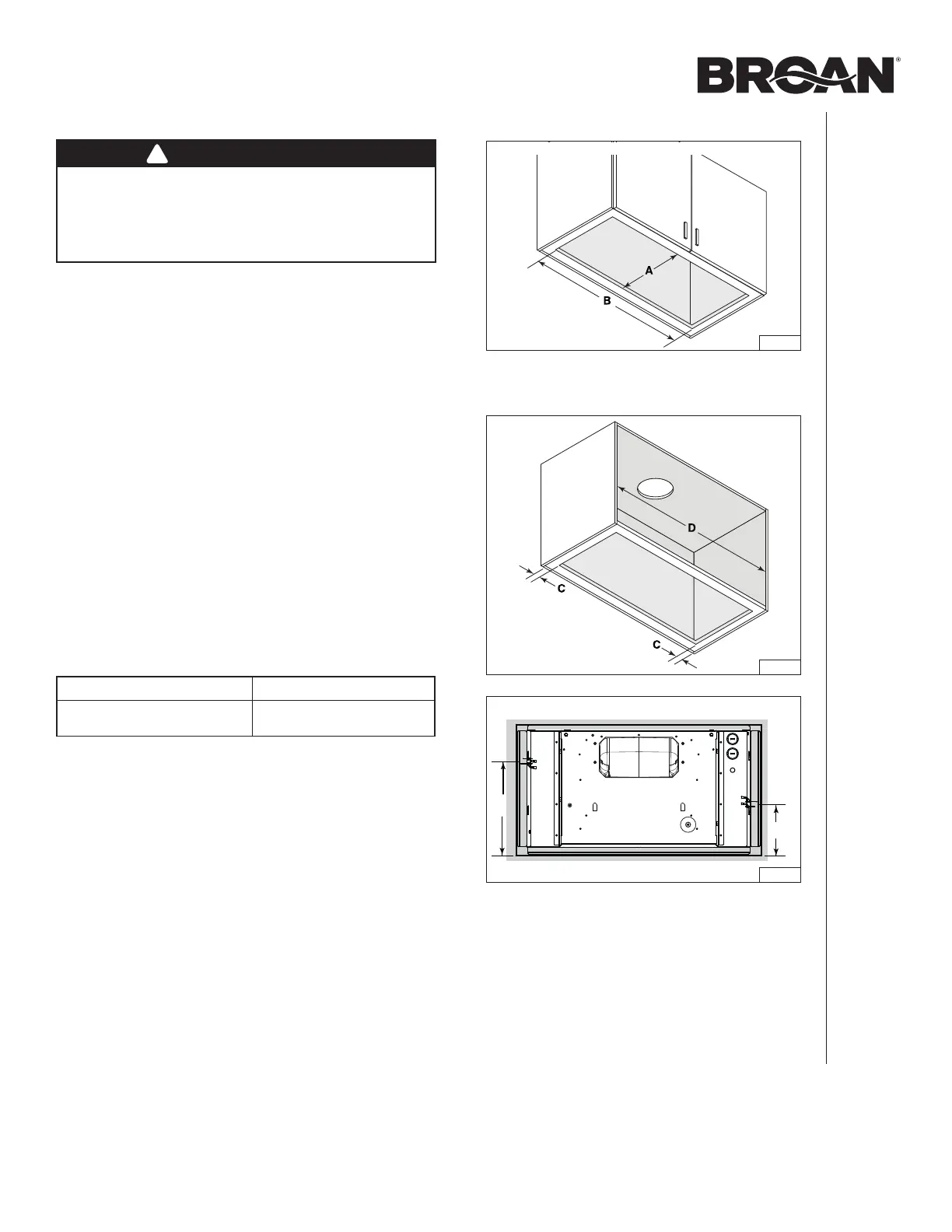

1. Découper un trou dans la base de l’armoire aux dimensions
indiquées (FIG. 7), ou utiliser le revêtement d’armoire
comme gabarit.
2. Lorsque nécessaire, installer le revêtement d’armoire.
3. Mesurer ce qu’il reste de matériau des côtés de la base
de l’armoire (C) (FIG. 8), s’il subsiste 1/4 po ou plus, nul
besoin d’utiliser les supports d’armoire fournis. Passer à
l’étape 8 en page 9.
4. S’il reste moins de 1/4 po de matériau (C), retirer
soigneusement ces bandes. Mesurer la largeur intérieure
de l’armoire (D) (FIG. 8). Consulter le tableau ci-dessous
pour savoir quelle configuration de rebords de support doit
être utilisée.
5. Repérer les crochets Ease of Install sur l’appareil
(distance donnée à partir du rebord avant, FIG. 9). Insérer
temporairement l’appareil dans l’armoire et tout en
retenant l’appareil, marquer sur les deux côtés de l’armoire
l’emplacement des crochets Ease of Install (illustré en E
dans la FIG. 10 en page suivante). Retirer l’appareil.
REBORD ÉTROIT REBORD LARGE
D
De19-9/16 po à < 20 po
D
De 20 po à 20-1/2 po
!
A = 10¼ po
B = 19
9
/16 po
DÉCOUPER UN TROU DANS LA BASE DE L’ARMOIRE
FIG. 7
FIG. 8
FIG. 9
AVANT
VUE DU DESSUS DE L’APPAREIL
