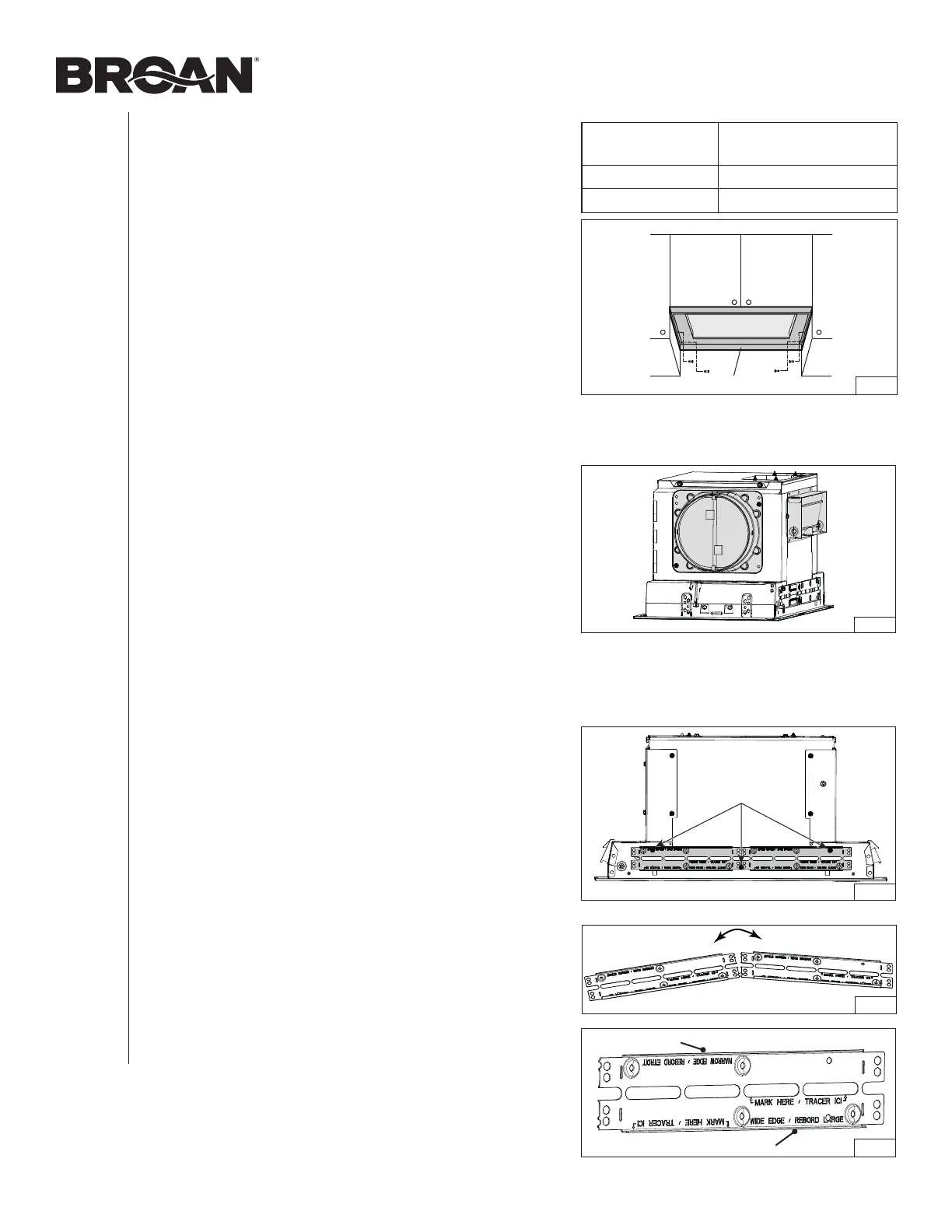

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO INSTALACIÓN
6
RECUBRIMIENTO DE GABINETE
OPCIONAL
En las instalaciones donde la campana empotrable se ubica a
menos de 30 pulg. por encima de la superficie de la cocina, la
campana empotrable debería instalarse con un recubrimiento de
gabinete de metal (FIG. 2) para proteger del calor los materiales
combustibles del gabinete, a fin de cumplir los requisitos de los
códigos de construcción. Esta medida de precaución facilitará la
limpieza y protegerá el gabinete. Consulte la tabla a la derecha
para encontrar el modelo de recubrimiento correspondiente con la
anchura y el estilo del gabinete. Visite el www.broan-nutone.com
o el www.broan-nutone.ca para mayor información sobre
estos modelos.
MODELO DE
RECUBRIMIENTO
ANCHURA NOMINAL
DEL GABINETE
LB30SS 30 pulg.
LB36SS 36 pulg.
RETIRADA DE LOS SOPORTES DE
GABINETE
Aparte los soportes de gabinete (en gris en FIG. 4) de la parte
trasera de la campana empotrable retirando los tres tornillos
de sujeción. Deseche los tornillos.
Doble los soportes hacia arriba y hacia abajo hasta que se
separen el uno del otro (FIG. 5). Guarde los soportes por un
uso eventual.
NOTA: Los dos soportes de gabinete tienen un borde
amplio y un borde estrecho (FIG. 6), para cubrir
todas las configuraciones de instalación, según las
anchuras de gabinete.
FIG. 5
Borde amplio
Borde estrecho
FIG. 6
RECUBRIMIENTO DE GABINETE DE METAL
FIG. 2
FIG. 4
TORNILLOS
RETIRADA DE LOS ADAPTADORES/
COMPUERTAS
Aparte y ponga a un lado el adaptador/compuerta de
3¼ pulg. x 10 pulg. y el adaptador/compuerta de 6 pulg.
redondo (en gris en FIG. 3) de la parte delantera y de un
lado de la campana empotrable retirando los dos tornillos de
sujeción. Deseche los tornillos.
FIG. 3
