DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
14
INSTALLATION DE L’APPAREIL (SUITE)
INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT
(
SUITE)

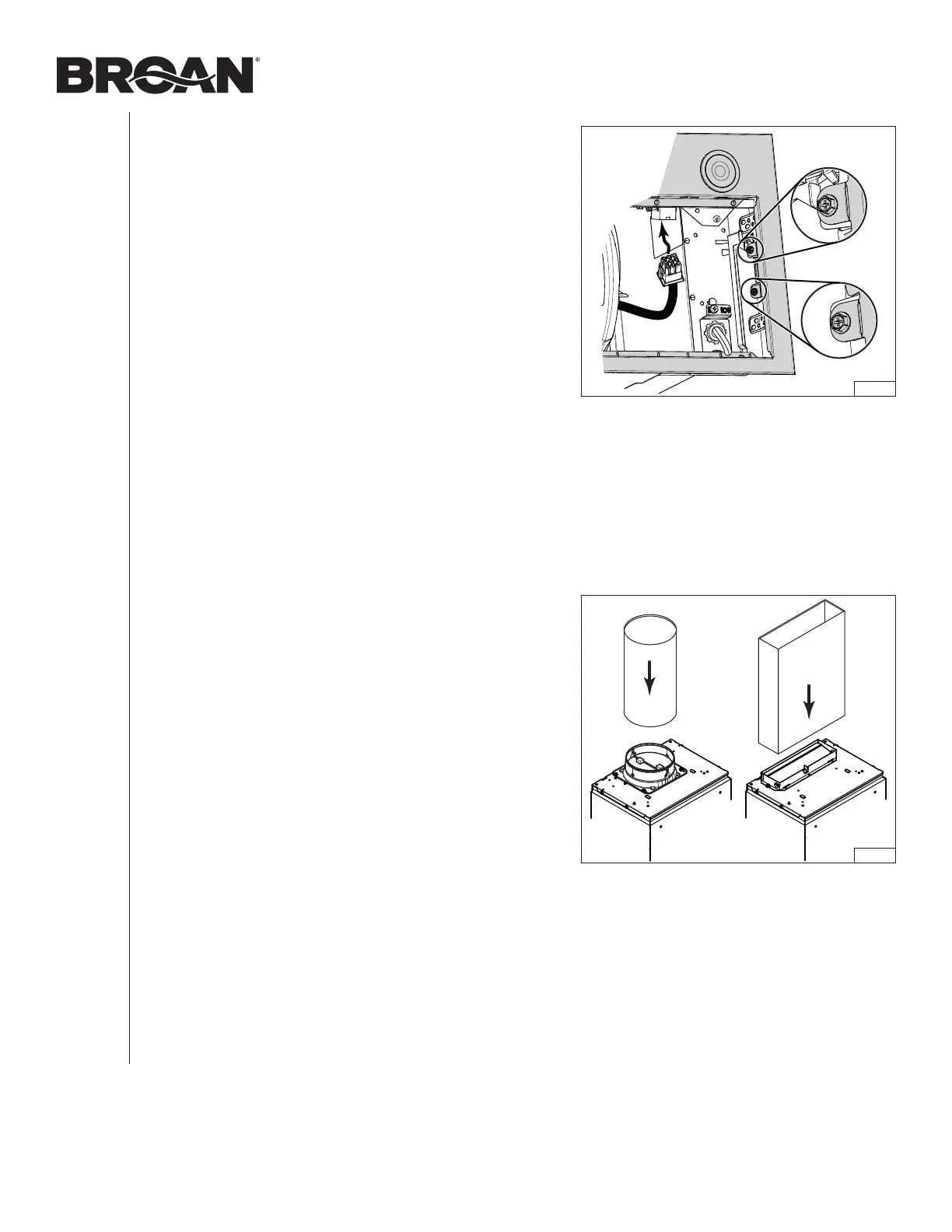

6. Réinstaller et fixer le châssis sur la hotte à l’aide des 4 vis
de retenue (deux par côté, encerclées dans la FIG. 28).
Brancher le câble du ventilateur à son connecteur situé sur
le châssis.
FIG. 28
FIG. 29
RACCORDEMENT DU CONDUIT
INSTALLATION EN ÉVACUATION VERTICALE SEULEMENT
Installation avec conduit
Utiliser un conduit de métal rond de 6 po, de 8 po
(PM600SSV seulement) ou de 3¼ po x 10 po pour relier
l’adaptateur/volet sur le dessus de la hotte au réseau de
conduit (FIG. 29, 8 po rond non illustré). Sceller le joint
avec du ruban adhésif de métal.
nstallation en recirculation
L’ensemble de recirculation HARKPM21 est requis pour ce
type d’installation (vendu séparément). Pour l’installation,
suivre les directives incluses avec cet ensemble.
