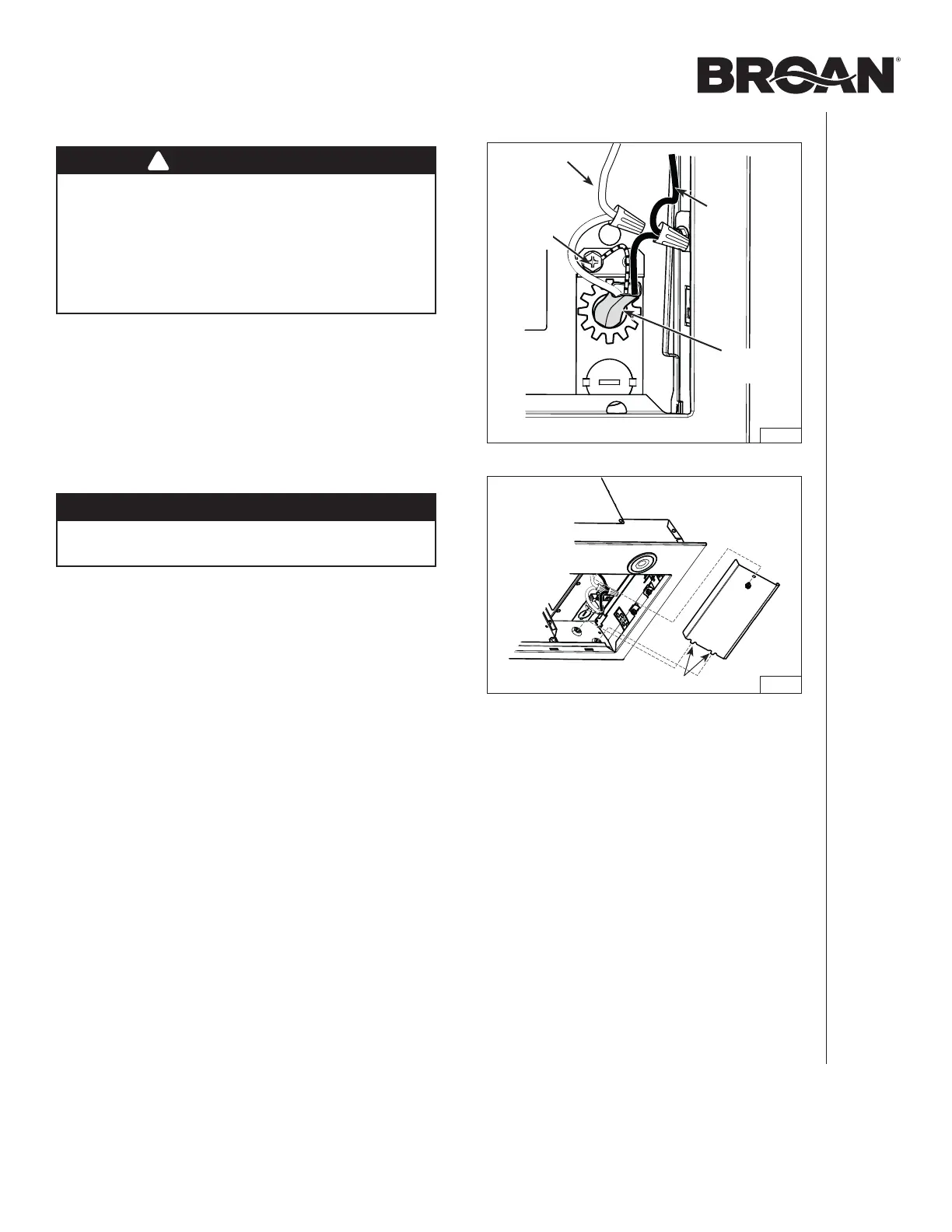

DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
15
BRANCHEMENT ÉLECTRIQUE
AVERTISSEMENT
Risque d’électrocution. Le raccordement électrique
doit être effectué par du personnel qualifié
conformément aux codes et aux standards en
vigueur. Avant d’effectuer le branchement, coupez
l’alimentation électrique au panneau de distribution
et verrouillez-le pour éviter une mise en marche
accidentelle.
1. À l’aide de capuchons de connexion appropriés (non
inclus), connecter les fils du câble d’alimentation électrique
aux fils de la hotte comme suit : le fil NOIR au fil NOIR, le
fil BLANC au fil BLANC et le fil VERT ou dénudé à la vis
VERTE de mise à la terre (FIG. 30).
2. Remettre en place le couvercle du compartiment électrique
en s’assurant que les pattes du bas sont insérées dans
leur emplacemment surélevé. Le fixer à la hotte à l’aide
de sa vis de retenue (FIG. 31).
ATTENTION
Prendre garde de ne pas pincer les fils lors de la
remise en place du couvercle.
INSTALLATION DU FILTRE
Installation avec conduits
Remettre en place le filtre à graisses.
Installation en recirculation
Attacher le filtre de recirculation (inclus avec l’ensemble
HARKPM21) à l’endos du filtre à graisses à l’aide des clips
(incluses avec le filtre de recirculation). Pour commander
un nouveau filtre de recirculation, demander la pièce
nº S9901046.
FIG. 31
PATTES
!
FIL BLANC
FIG. 30
VIS VERTE
DE MISE À
LA TERRE
FIL
NOIR
CÂBLE
D’ALIMENTATION
ÉLECTRIQUE
