INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
14
INSTALACIÓN DEL APARATO (CONT.)
INSTALACIÓN CON SALIDA HORIZONTAL SOLAMENTE (CONT.)

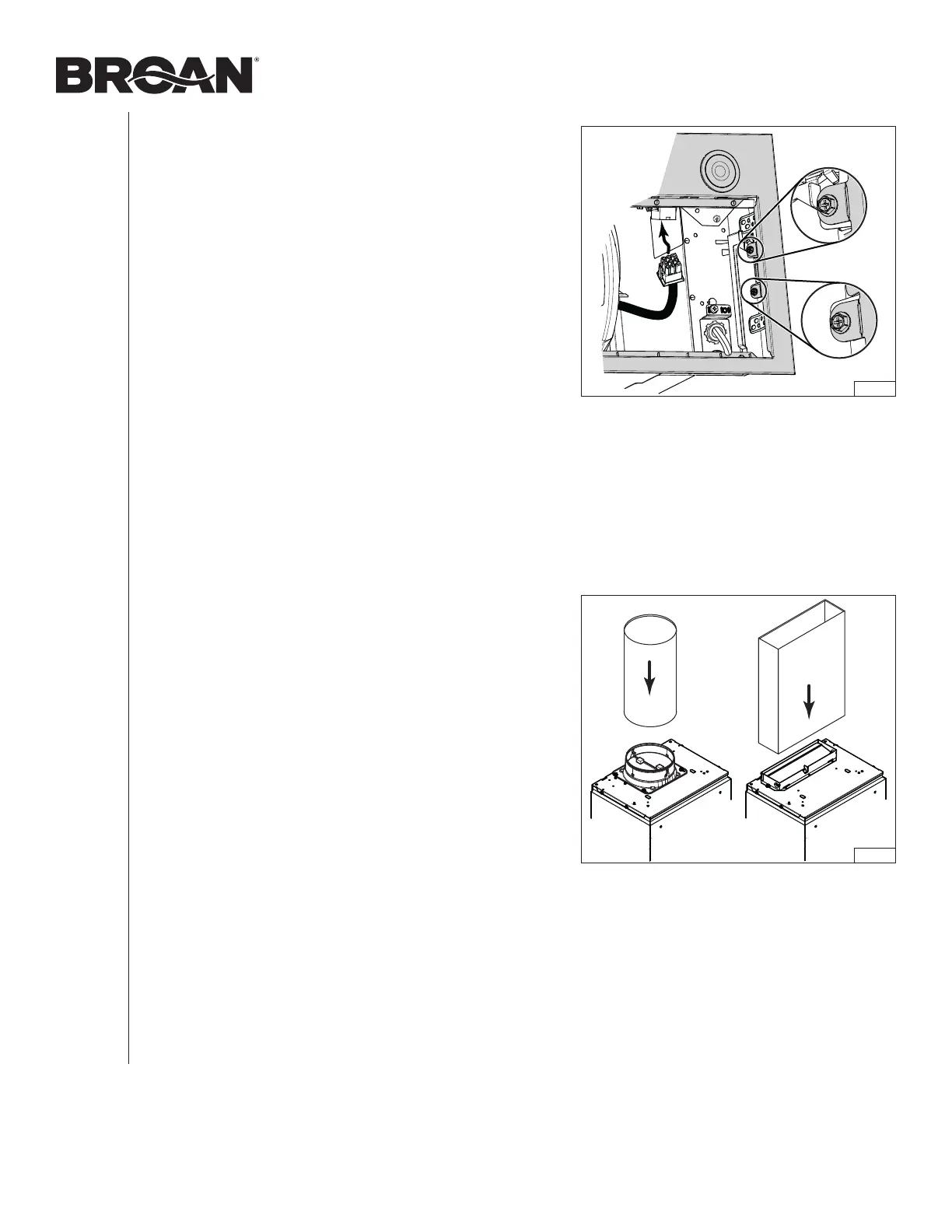

6. Vuelva a instalar y fije el panel frontal a la campana usando
los 4 tornillos de sujeción (dos por lado, rodeados en la
FIG. 28). Enchufe el cable del ventilador a su conector en
el panel frontal.
FIG. 28
FIG. 29
CONEXIÓN DEL CONDUCTO
INSTALACIÓN CON SALIDA VERTICAL SOLAMENTE
Instalación con conducto
Use un conducto de metal redondo de 6 pulg., de 8 pulg.
(PM600SSV solamente) o de 3¼ pulg. x 10 pulg. para
conectar el adaptador/compuerta en la parte superior de la
campana al red de conductos (FIG. 29, 8 pulg. redondo, no
ilustrado). Utilice cinta adhesiva metálica para sellar la junta.
Instalación en recirculación
Se necesita el kit de recirculación HARKPM21 para
este tipo de instalación (se vende por separado). Para
instalarlo, seguir las instrucciones incluidas con el kit.
