INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
11
FIG. 20
TUERCAS
PREPARACIÓN DEL APARATO (CONT.)
INSTALACIÓN CON SALIDA HORIZONTAL SOLAMENTE (CONT.)

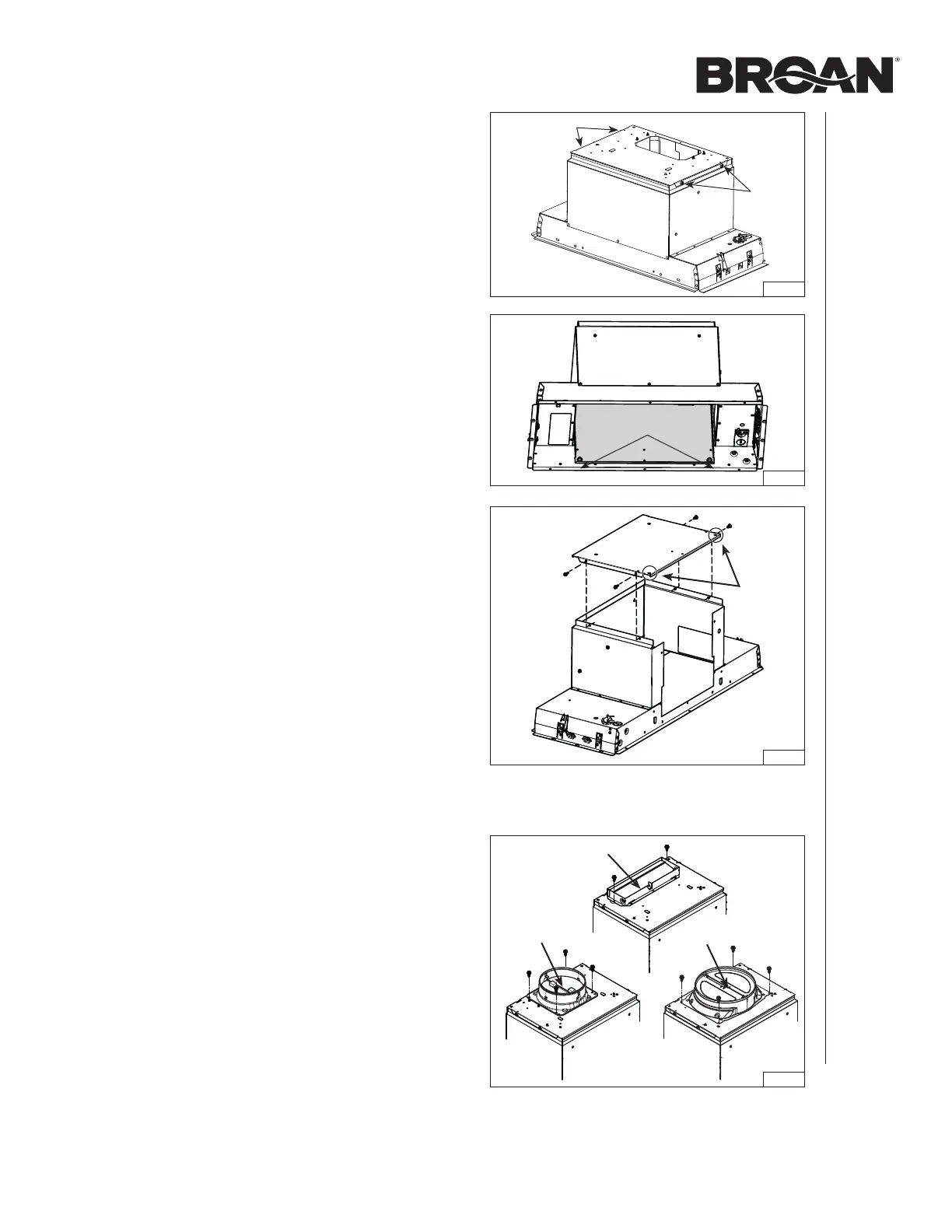

7. Quite los 4 tornillos (dos por lado) manteniendo la placa
de soporte del ventilador a la parte superior del aparato
(FIG. 19). Levante cuidadosamente el ventilador y la placa
de soporte y póngalos a un lado. El ventilador luego se
reinstalará en el aparato.
8. Desde el interior del aparato, retire la placa trasera (en gris
en FIG. 20) retirando las 2 tuercas usando un casquillo de
3/8 pulg. de diámetro. Poner las tuercas y la placa a un
lado.
9. Instale la placa trasera en la parte superior del aparato,
dónde estaba la placa de soporte del ventilador. Los orificios
cerca de las esquinas deben encontrarse en la parte
trasera del aparato. Sujetarla a la parte superior del aparato
usando los 4 tornillos retirados previamente al paso 7
(FIG. 21).
FIG. 19
TORNILLOS
TORNILLOS
FIG. 21
ORIFICIOS
FIG. 22
PIVOTE
PIVOTE
PIVOTE
INSTALACIÓN CON SALIDA VERTICAL SOLAMENTE
10. Para un conducto rectangular, use 2 tornillos para metales
no. 8-18 x 1/4 pulg. (incluidos) para fijar el adaptador/
compuerta de 3¼ pulg. x 10 pulg. (incluido) en la parte
superior del aparato, sobre el orificio de salida del ventilador
(FIG. 22).
NOTA: El pivote de la compuerta debe encontrarse hacia
la parte delantera del aparato.
Para un conducto redondo, use 4 tornillos para metales
no. 8-18 x 1/4 pulg. (incluidos) para fijar el adaptador/
compuerta de 6 pulg. redondo (incluido) (o 8 pulg.
redondo, PM600SSV solamente) en la parte superior
del aparato, sobre el orificio de salida del ventilador
(FIG. 22).
NOTA: El pivote de la compuerta debe ser paralela a los
lados de la campana.
