‐233‐
DIFERENCIAL
En ausencia de transformador de separación en entrada, el neutro que proviene de la red de alimentación está conectado al
neutro de salida del SAI, no se modifica el régimen de neutro de la instalación:
EL NEUTRO DE ENTRADA ESTÁ CONECTADO AL NEUTRO DE SALIDA. EL SISTEMA DE DISTRIBUCIÓN QUE
ALIMENTA EL SAI NO ES MODIFICADO POR EL SAI
ATENCIÓN: asegurar la correcta conexión al neutro de entrada porque la falta de este podría dañar el SAI.
El régimen de neutro se modifica sólo si hay un transformador de aislamiento o cuando el SAI funciona con neutro
seccionado aguas arriba.

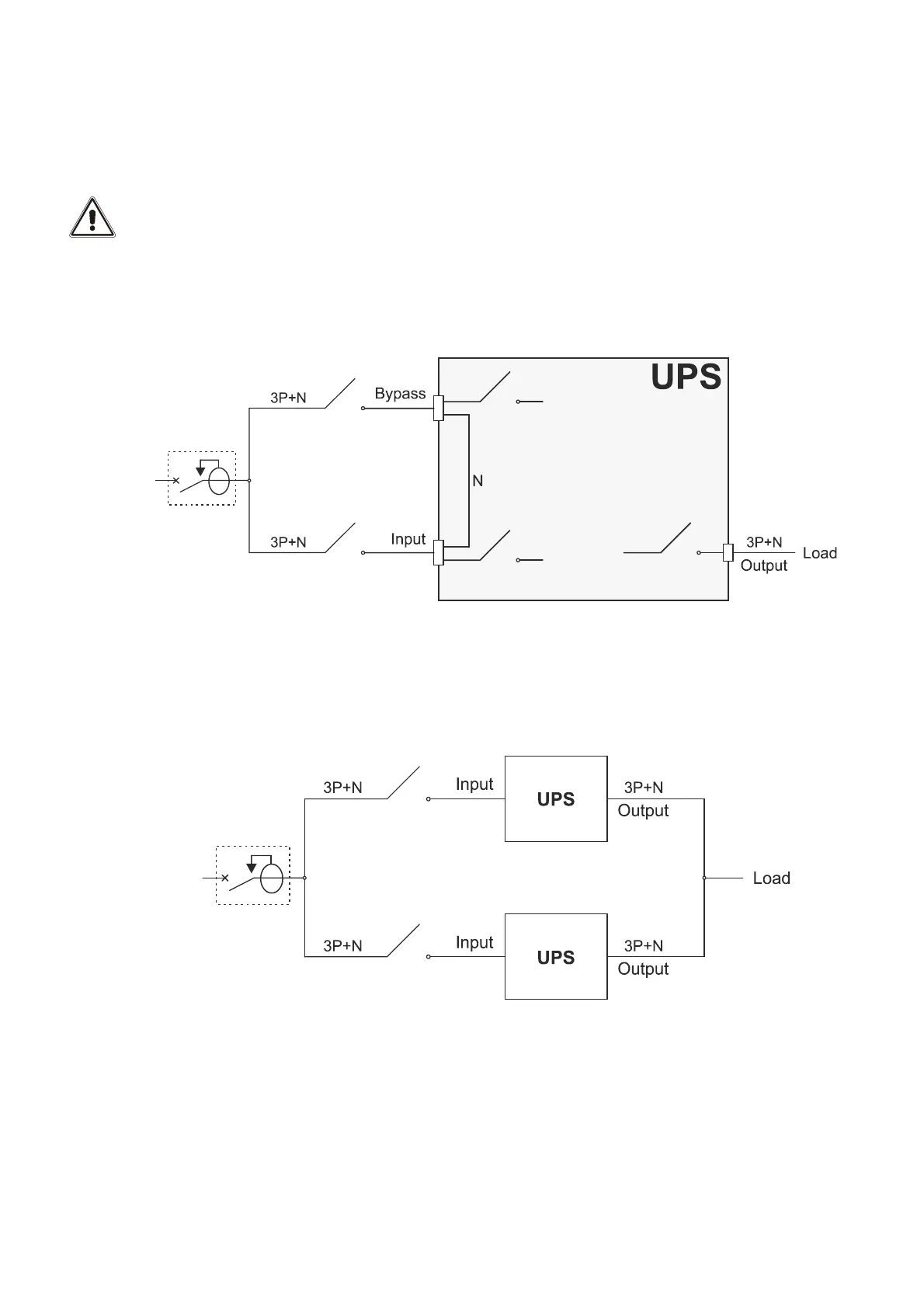

Versiones DUAL INPUT: el neutro de la línea de entrada y el de bypass están juntos dentro del aparato.
Se debe instalar un único interruptor diferencial aguas arriba del punto en el que la línea se divide para alimentar las
entradas de rectificador y bypass del SAI protegidas por interruptor magnetotérmico. Ver la figura siguiente:
Versiones en PARALELO: Para evitar falsos disparos, en presencia de varias máquinas en paralelo, es necesario
instalar un único interruptor diferencial aguas arriba de todo el sistema. Ver la figura siguiente:
En funcionamiento con tensión de red presente, un interruptor diferencial insertado en la entrada puede intervenir porque el
circuito de salida no está aislado del circuito de entrada. En todo caso siempre es posible instalar en salida ulteriores
interruptores diferenciales, posiblemente coordinados con el de entrada.
El interruptor diferencial aguas arriba deberá tener las siguientes características:
corriente diferencial adecuada a la suma de SAI + carga;
se aconseja tener un margen oportuno para evitar intervenciones intempestivas (corriente mínima 300mA)
tipo B
retardo mayor o igual que 0.1s
