‐236‐
BYPASS DE MANTENIMIENTO REMOTO
Atención: leer atentamente también el apartado “Bypass manual (SWMB)”
Es posible instalar un bypass de mantenimiento (bypass manual) adicional sobre un cuadro eléctrico externo (ver esquema
siguiente), para permitir, por ejemplo, la sustitución del SAI sin interrumpir la alimentación a la carga.
Es absolutamente necesario conectar en los bornes "SERVICE BYPASS" (ver “Sección contactos
auxiliares”) el contacto auxiliar del SECCIONADOR BYPASS DE MANTENIMIENTO REMOTO (3). El cierre de
este seccionador, tiene que abrir el contacto auxiliar que indica al SAI el cierre del bypass remoto. La falta
de esta conexión puede causar la interrupción de la alimentación a la carga y dañar el SAI.
Utilizar seccionadores y cables con una potencia adecuados a las corrientes del SAI.
Utilizar un cable con doble aislamiento de sección 1mm2 para conectar los bornes “SERVICE BYPASS” y “AUX
SWOUT” a los correspondientes contactos auxiliares de los seccionadores BYPASS DE MANTENIMIENTO
REMOTO (3) y SALIDA (2).
Verificar la compatibilidad entre el "Bypass de mantenimiento remoto" y el régimen de neutro del sistema.

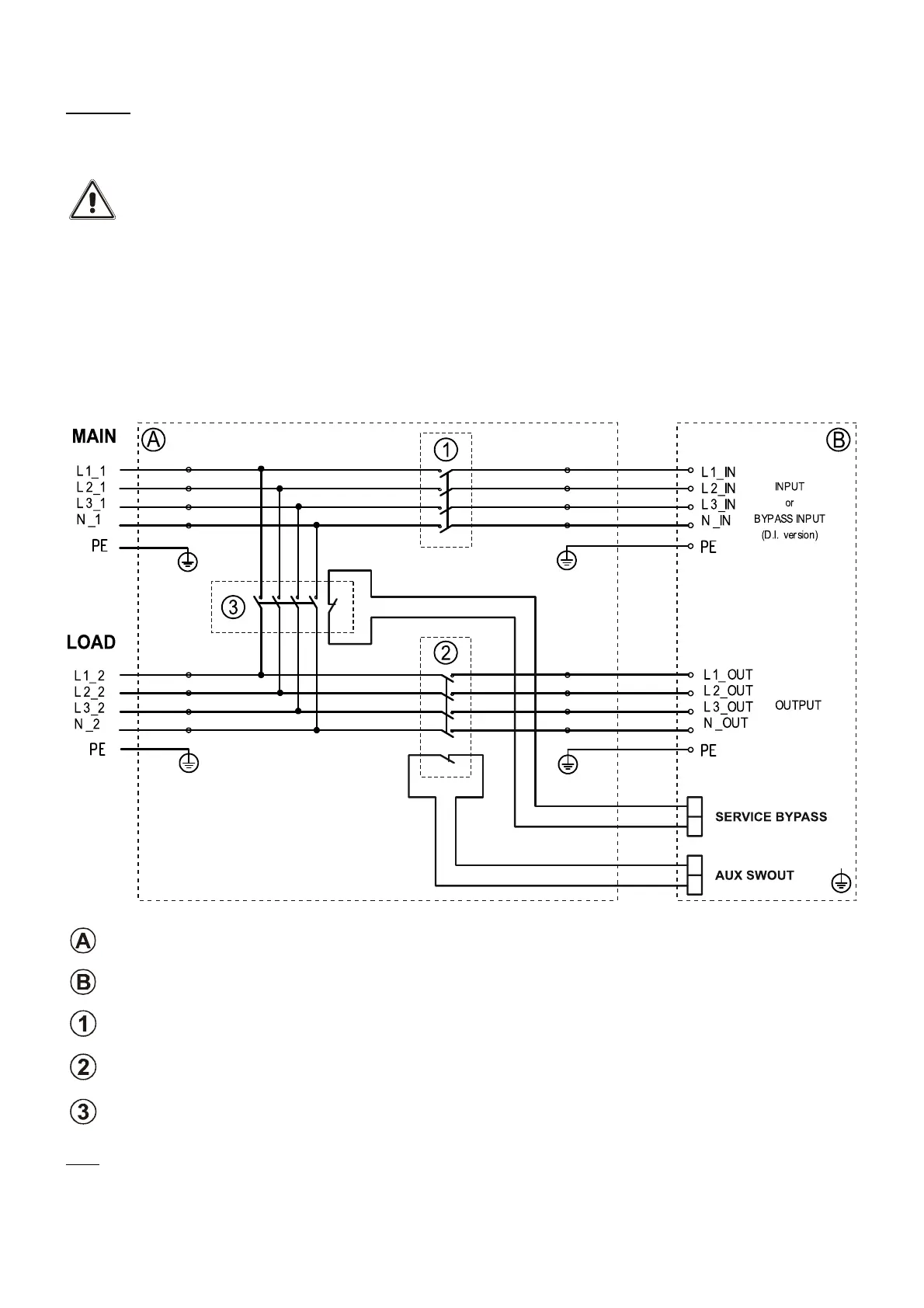

ESQUEMA DE INSTALACIÓN DEL BYPASS DE MANTENIMIENTO REMOTO
Cuadro eléctrico externo
Conexiones en el interior del SAI
Interruptor de ENTRADA: seccionador conforme a la descripción del manual “Installation Instructions”
Interruptor de SALIDA: seccionador conforme a la descripción del manual “Installation Instructions” con contacto
auxiliar (adelantado) normalmente cerrado
Interruptor de SERVICE BYPASS: seccionador conforme a la descripción del manual “Installation Instructions” con
contacto auxiliar (adelantado) normalmente cerrado
Nota: Si se desea utilizar el SAI con la entrada de bypass separada, conectar la salida del interruptor de ENTRADA (1)
directamente a dicha línea.
