Riello UPS Multi Sentry 160 MST User Manual

‐42‐

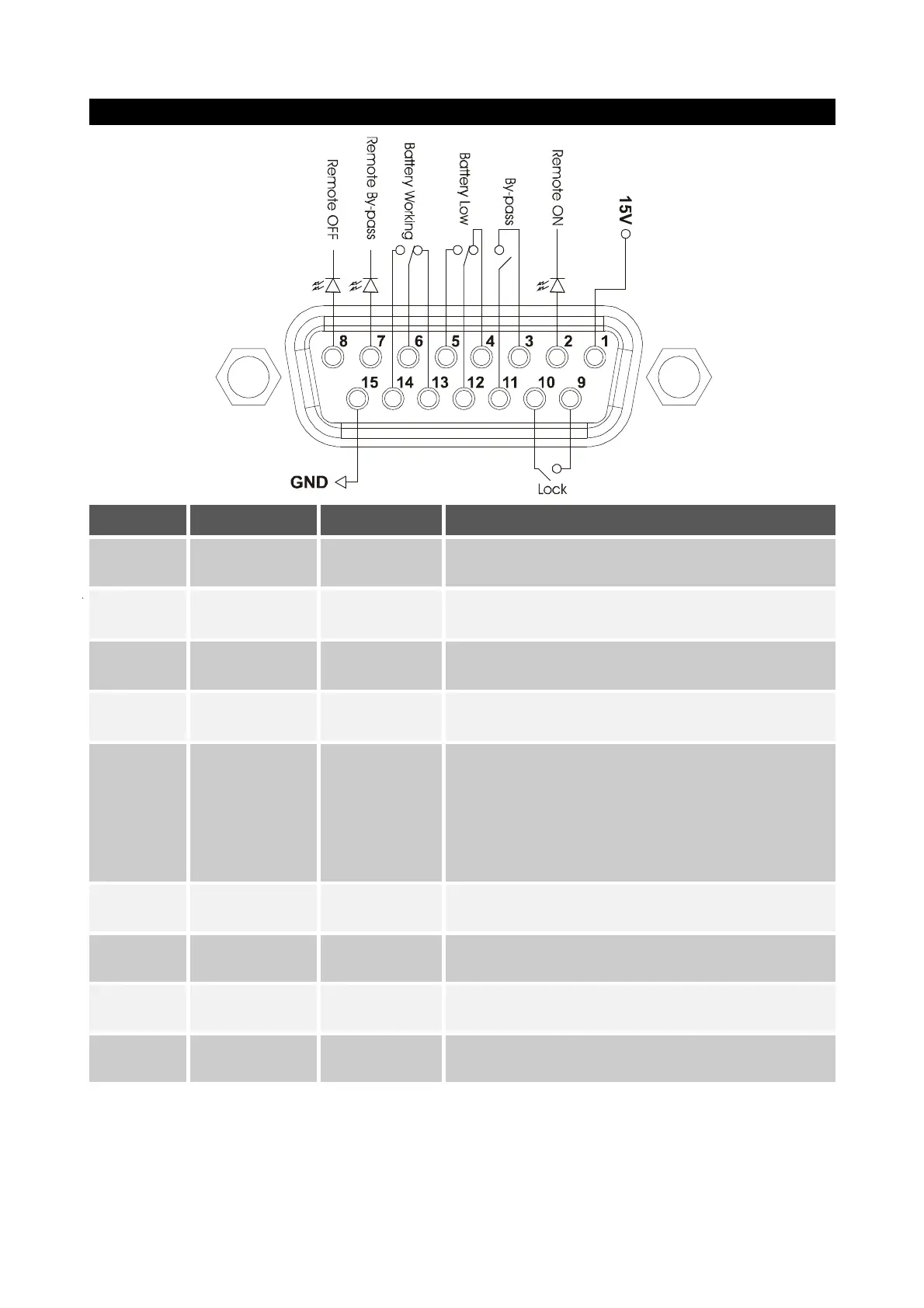

PORTA AS400
PORTA AS400
PIN # NOME TIPO FUNZIONE
1 15V POWER Alimentazione ausiliaria isolata +15V±5% 80mA max
15 GND POWER
Massa a cui sono riferiti l’alimentazione ausiliaria isolata
(15V) e i comandi remoti (Remote ON, Remote BYPASS,
Remote OFF)
2 REMOTE ON INPUT #1
Collegando il pin 2 con il pin 15 per almeno 3 secondi l’UPS
si accende
8 REMOTE OFF INPUT #2
Collegando il pin 8 al pin 15 l’ UPS si spegne
istantaneamente
7
REMOTE
BYPASS
INPUT #3
Collegando il pin 7 al pin 15 l’alimentazione del carico passa
da inverter a bypass. Finché permane il collegamento l’UPS
rimane in funzionamento da bypass anche se viene a
mancare la rete d’ingresso. Se viene rimosso il ponticello in
presenza di rete l’UPS riprende a funzionare da inverter. Se
il ponticello viene rimosso in mancanza di rete l’UPS
riprende il funzionamento da batteria
4,5,12 BATTERY LOW OUTPUT #1
Segnala che le batterie sono a fine scarica quando il
contatto 5/12 è chiuso
(1)
6,13,14
BATTERY
WORKING
OUTPUT #2
Segnala che l’UPS sta funzionando da batteria quando il
contatto 6/14 è chiuso
(1)
9,10 LOCK OUTPUT #3
Quando il contatto è chiuso segnala che l’UPS è in
condizione di blocco
(1)
3,11 BYPASS OUTPUT #4
Quando il contatto è chiuso segnala che l’alimentazione dal
carico avviene attraverso il bypass
(1)
N.B.: La figura riporta i contatti presenti all’interno dell’UPS, in grado di portare una corrente max di 0.5A a 42Vdc.
La posizione dei contatti indicata in figura è con allarme o segnalazione non presente.
(1)
L’uscita può essere programmata tramite l’apposito software di configurazione.
La funzione indicata è quella di default (configurazione di fabbrica).
