9
各部の名称とはたらき
MIXIN 端子
他の電子楽器や、外部オーディ
オ機器（携帯音楽プレーヤー、
パソコン、CD プレーヤーなど）
を接続します。この端子に入
力された音は、OUTPUT 端子
と PHONES 端子から出力され
ます。
PHONES 端子
ヘッドホンを接続します。
ヘッドホンを接続しても、
OUTPUT 端子からは音
が出ます。
FOOTSW 端子
P.25
フットスイッチ（別売：
BOSS FS-5U、FS-6）を
接続して、さまざまなコ
ントロールができます。
OUTPUT 端子
音を出力します。アンプ内蔵ス
ピーカーや録音機器などに接続
します。
モノで出力するときは L ／
MONO 端子のみに接続してください。
DCIN 端子
付属の AC アダプターを接続し
ます。

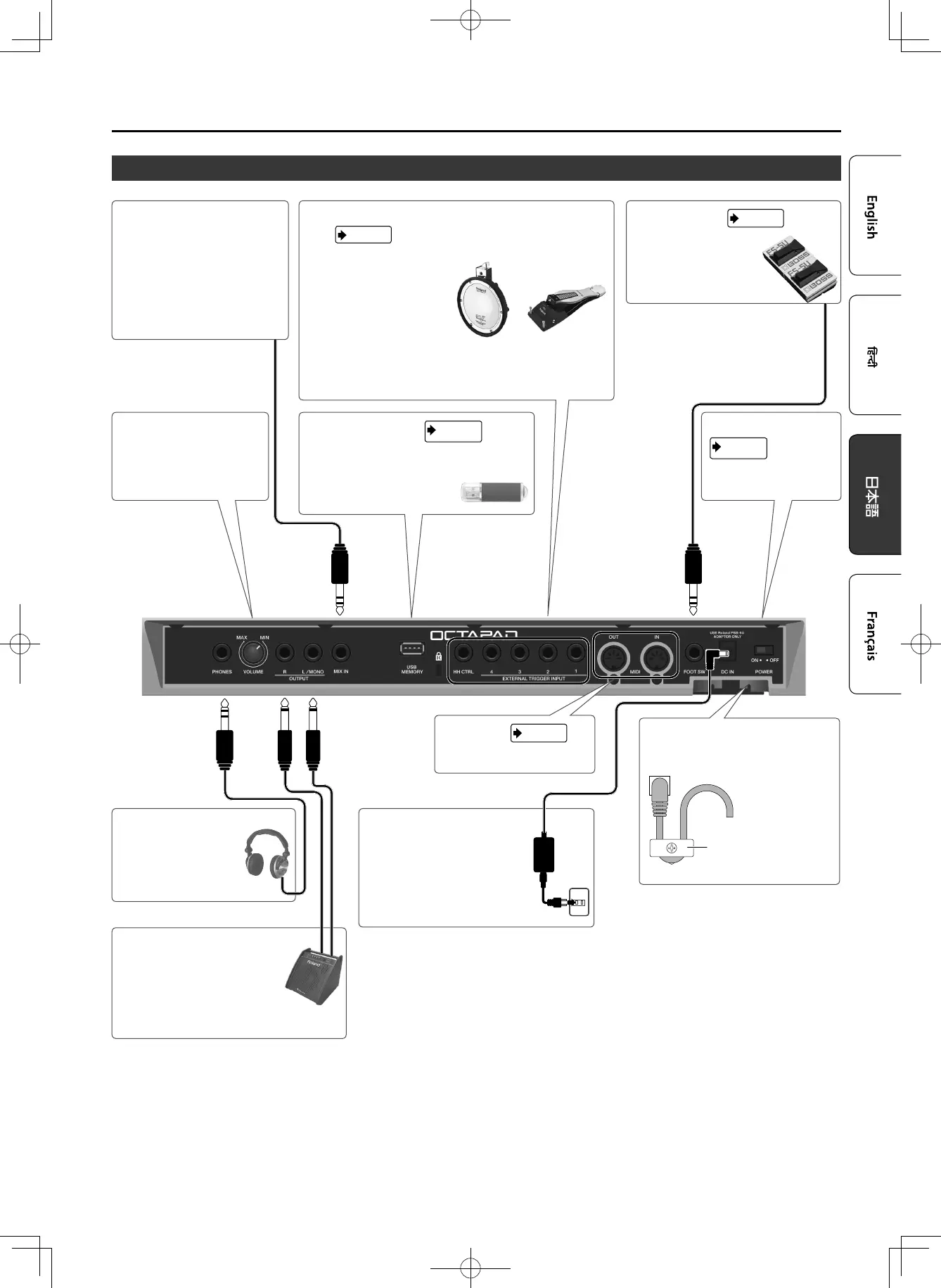

リア・パネル
EXTERNALTRIGGERINPUT1 ～ 4 端子／ HHCTRL
端子
P.22
1 ～ 4 の外部トリガー入力端
子にパッドやペダルを接続す
ることができます。 接続には
各パッドに付属のケーブルを
ご使用ください。パッドやペ
ダルはすべて別売です。
HH CTRL 端子には FD-8、FD-9、VH-10、VH-11 互換の
ハイハット・コントロール・ペダルを接続することができます。
USBMEMORY 端子
P.28
USB メモリー（別売）を接続します。
OCTAPAD の設定を USB メモリーにバック
アップ することが できます。
［VOLUME］つまみ
OUTPUT（L ／ R）端子と
PHONES 端子から出力され
る音量を調節します。
［POWER］スイッチ
P.11
電源をオン／オフし
ます。
MIDI 端子
P.26
MIDI 機器を接続します。
AC アダプターのコードは、図のよう
にコ ード・フックを 使って 固 定してく
ださい。
コード・フック
AC アダプターのコード
※ 他の機器と接続するときは、誤動作や故障を防ぐため、必ずすべての機器
の音量を絞り、すべての機器の電源を切ってください。
