Formato base dei dati di controllo
Aggiungere i parametri come richiesto a seconda del
contenuto dei controlli.
I comandi devono essere riportati uno per ogni riga che inizia
con “C” e devono terminare con un ritorno a capo (0x0D).
Fra il comando “CF” e l’istruzione di controllo viene inserito
uno spazio.
Fra il comando e il parametro viene inserito uno spazio.
Ad esempio) CF_POWER_ON[CR]
_ : spazio
Note:
• Se viene inviato un comando corretto, l’unità rimanda un
comando “000” al computer.
• Se per errore si invia un comando non corretto, l’unità
rimanda un comando diverso da “000” al computer.
• Quando l’alimentazione è in modalità “stand-by”
(alimentazione spenta dal telecomando), non risponderà
alcuna operazione tranne “CF POWER ON”.

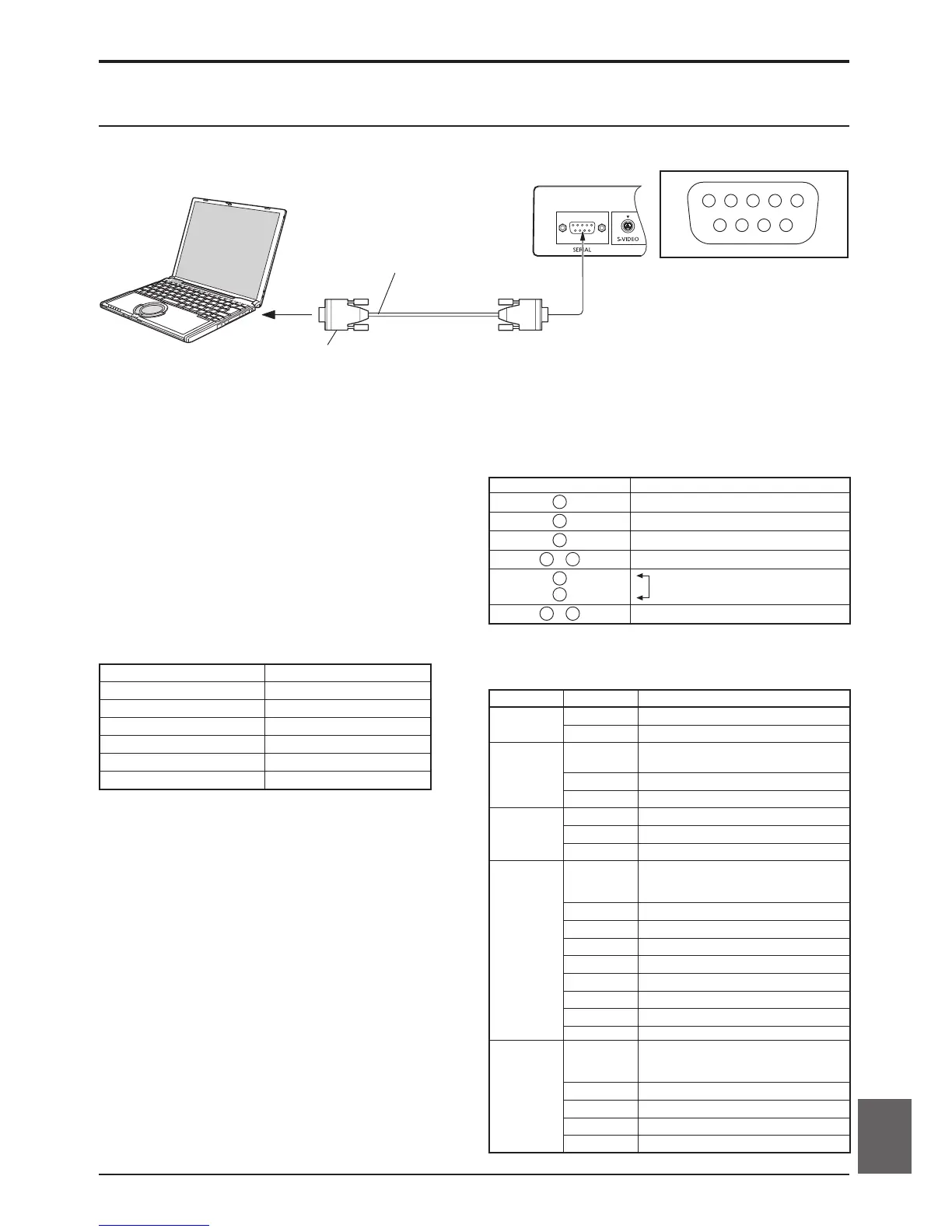

Come collegare i terminali SERIAL
Note:
• Preparare il computer da collegare e il cavo incrociato RS-232C che collega il terminale SERIAL con il computer.
• I computer mostrati in gura sono solo a scopo illustrativo.
• Le apparecchiature aggiuntive e i cavi mostrati in questo schema non sono in dotazione a quest’apparecchio.
Il terminale SERIAL è conforme alle speciche per le
interfacce RS-232C, quindi il controllo dello schermo può
essere gestito da un computer collegato tramite questo
terminale.
Il computer richiede un programma che consente di inviare
e ricevere dati di controllo compatibili con le speciche
riportate di seguito. Per creare il programma, utilizzare
un’applicazione per PC, come ad esempio un applicazione
per linguaggi di programmazione. Per i dettagli, consultare
la documentazione relativa all’applicazione software.
Il terminale SERIAL viene utilizzato quando il controllo dello schermo è gestito da un computer.
Disposizione dei piedini del
terminale SERIAL
Parametri di comunicazione
Livello di segnale Conforme all’RS-232C
Metodo di sincronizzazione
Asincrono
Velocità in baud 9600 bps
Parità Nessuna
Lunghezza caratteri 8 bits
Bit di arresto 1 bit
Controllo di usso -
Nomi dei segnali per il connettore D-sub 9P
No. piedino
Dettagli
2
R X D
3
T X D
5
GND
4
•
6
Non uso
7
8
(Cortocircuitato in questa unità)
1
•
9
NC
Questi nomi dei segnali sono quelli delle speciche del computer.
Collegamenti
Comando
Comando Parametro Dettagli sui controlli
CF POWER
ON Accensione
OFF Spegnimento
CF VOLUME
**
000 - 100 *3 cifre
Assegna direttamente il livello di volume
UP Livello volume attuale +1
DN Livello volume attuale –1
CF MUTE
UP Premere per selezionare
ON Suono muto abilitato
OFF Suono muto disabilitato
CF INPUT
UP
Premere per selezionare a rotazione:
AV1
➞
AV2
➞
PC
➞
DVI
➞
HDMI1
➞
HDMI2
➞
AV1
➞
…
AV1 Ingresso VIDEO
AV2 Ingresso RGB/componente
AV2YPBPR Ingresso componente
AV2RGB Ingresso RGB
PC Ingresso PC
DVI Ingresso DVI
HDMI1 Ingresso HDMI1
HDMI2 Ingresso HDMI2
CF SCREEN UP Premere per selezionare a rotazione:
FULL
➞
NORMAL
➞
ZOOM1
➞
ZOOM2
➞
FULL
➞
…
FULL Schermo intero
NORMAL Schermo normale
ZOOM Zoom 1
ZOOM2 Zoom 2
