Ordinateur
Câble croisé RS-232C
à tore magnétique
D-sub 9 broches
(Mâle)
(Femelle)
6 7 8 9
1 3 4 5 2
32

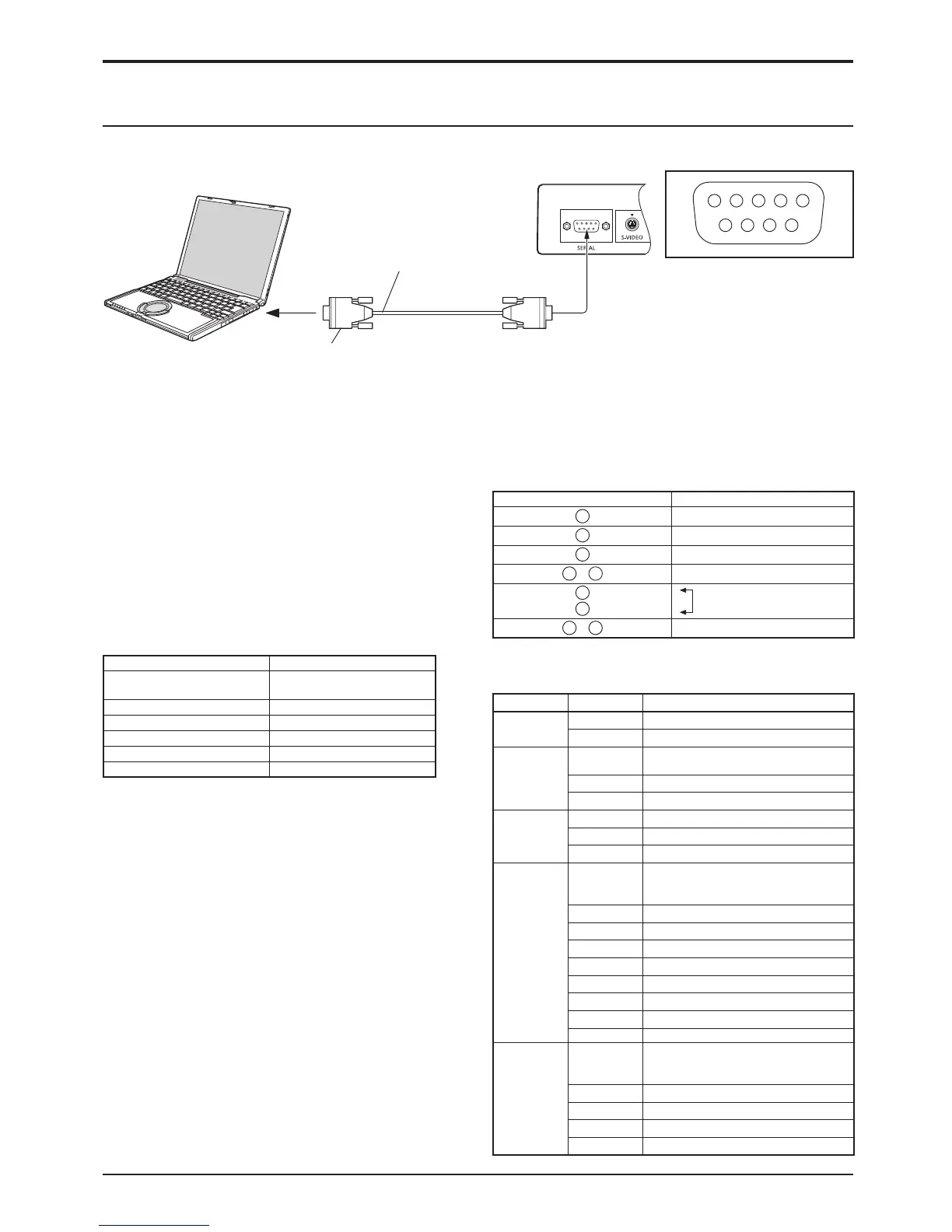

Raccordement à la borne SERIAL (série)
Remarques:
• Installez l’ordinateur pour être raccordé par le câble de communication croisé RS-232C à tore magnétique qui se
raccorde à la borne SERIAL de l’ordinateur
• L’ordinateur représenté ici est uniquement à titre d’illustration.
• Les appareils et les câbles complémentaires montrés ne font pas partie des accessoires fournis.
La borne SERIAL est conforme à la spécication d’interface
RS-232C, an que l’écran puisse être commandé par un
ordinateur branché à cette borne.
L’ordinateur nécessitera un logiciel qui permet d’envoyer
et de recevoir les données de contrôle qui satisfont aux
conditions indiquées ci-après. Utilisez une application
informatique telle qu’une langue de programmation pour
créer le logiciel. Pour plus de détails, reportez-vous à la
documentation de l’application informatique.
La borne SERIAL est utilisée quand l’écran est commandé par un ordinateur.
Disposition des broches pour
la borne SERIAL
Format de base des données de contrôle
Ajouter les paramètres quand nécessaire en fonction du
contenu de la commande.
Les commandes seront commande 1/ ligne 1 qui
commencent par “C” et nisse avec le retour chariot
(0x0D).
Un espace est inséré entre la commande “CF” et
l’instruction de commande
Un espace est inséré entre la commande et le paramètre
Ex) CF_POWER_ON[CR]
_ : espace
Remarques:
• Si une commande correcte est envoyée, cet appareil
enverra une commande “000” à l’ordinateur.
• Si une commande incorrecte est envoyée par erreur, cet
appareil enverra une commande différente de “000” à
l’ordinateur.
• Alors que le pouvoir est en “stand-by” (veille) (alimentation
coupée avec la télécommande), toutes les opérations
sauf “FC POWER ON” ne répondent pas.
Paramètres de communication
Niveau de signal Conforme à RS-232C
Méthode de
synchronisation
Asynchrone
Débit binaire 9600 bps
Parité Aucune
Longueur des caractères 8 bits
Bit d’arrêt 1 bit
Commande du débit –
Raccordements
Noms de signal pour le connecteur D-sub à 9 broches
N° de broche Détails
2
R X D
3
T X D
5
GND
4
•
6
Non utilisé
7
8
(Court-circuité sur
cet appareil)
1
•
9
NC
Ces noms de signal sont ceux des spécications d’ordinateur.
Command
Commande Paramètre Détails de commande
CF POWER
ON Alimentation ON (sous tension)
OFF Alimentation OFF (hors tension)
CF VOLUME
**
000 - 100 *3 chiffres
Attribuent directement le niveau de volume
UP Niveau de volume actuel + 1
DN Niveau de volume actuel –1
CF MUTE
UP Basculer pour sélectionner
ON Audio MUTE ON (son activé)
OFF Audio MUTE OFF (son désactivé)
CF INPUT
UP
Basculer pour sélectionner entre:
AV1
➞
AV2
➞
PC
➞
DVI
➞
HDMI1
➞
HDMI2
➞
AV1
➞
…
AV1 Entrée VIDEO
AV2 Entrée RVB / Composant
AV2YPBPR Entrée composante
AV2RGB Entrée RVB
PC Entrée PC
DVI Entrée DVI
HDMI1 Entrée HDMI1
HDMI2 Entrée HDMI2
CF SCREEN UP Basculer pour sélectionner entre:
FULL
➞
NORMAL
➞
ZOOM1
➞
ZOOM2
➞
FULL
➞
…
FULL Plein écran
NORMAL Écran normal
ZOOM Zoom 1
ZOOM2 Zoom 2
