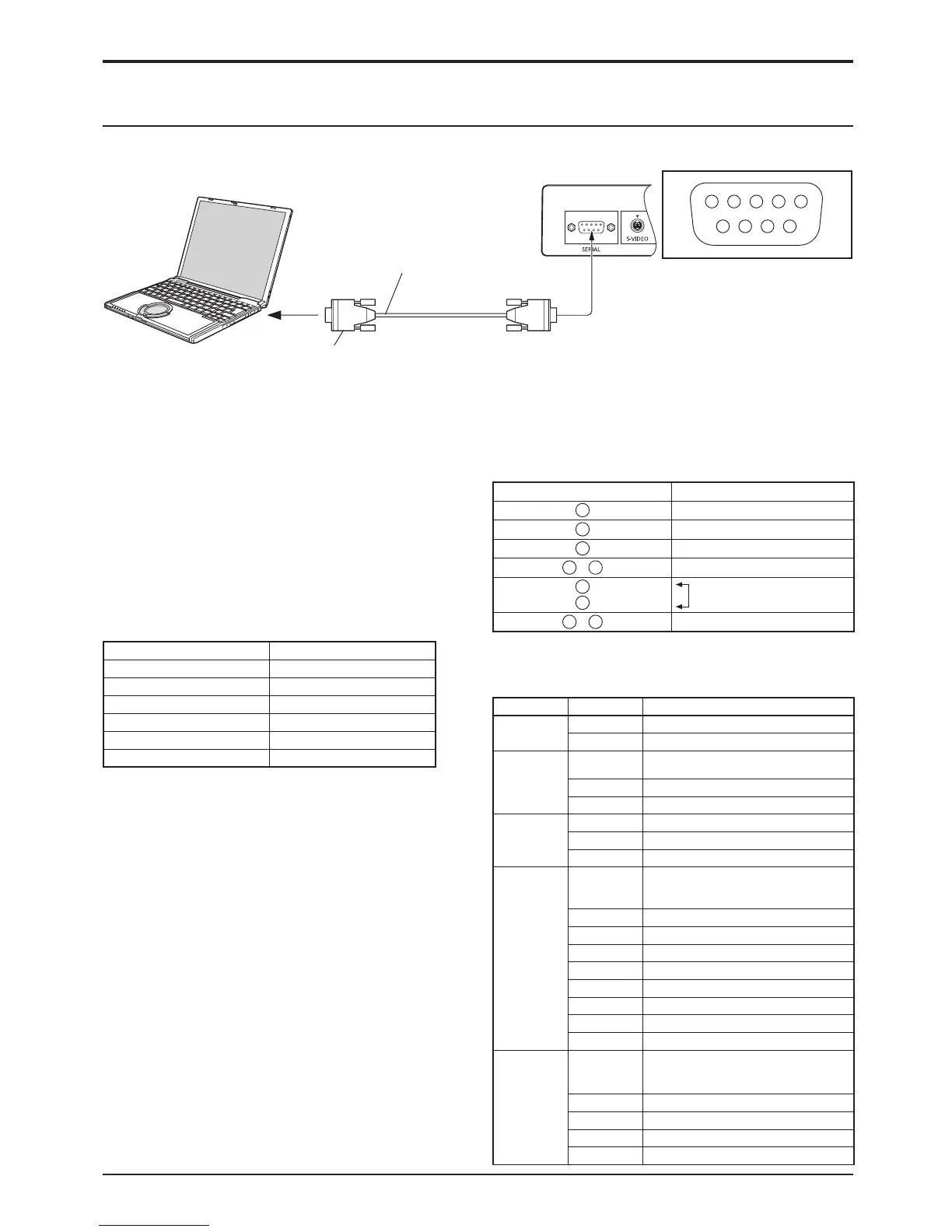

Pinindeling voor SERIAL-
aansluiting
Aansluiten van de seriële ingang
De seriële ingang wordt gebruikt wanneer het scherm via een computer bediend wordt.
Aansluitingen
Opmerkingen:
• Maak de computer gereed die u wilt aansluiten en de RS-232C kruiskabel voor communicatie waarmee de SERIAL
aansluiting met de computer wordt verbonden.
• De computer die in de afbeelding wordt getoond is uitsluitend als voorbeeld bedoeld.
• De afgebeelde aanvullende apparatuur en kabels worden niet bij dit toestel meegeleverd.
De SERIAL ingang voldoet aan de RS-232C interface
specicatie, zodat het scherm bediend kan worden via
een computer die op deze ingang wordt aangesloten.
Voor de computer is software vereist waarmee de bedieningsgegevens
verzonden en ontvangen kunnen worden en welke voldoet aan de
hieronder aangegeven voorwaarden. Gebruik voor het samenstellen
van de software een computertoepassing zoals een programmeertaal.
Zie de documentatie van de computertoepassing voor nadere
bijzonderheden.
Basisformaat voor bedieningsgegevens
Voeg parameters toe indien nodig afhankelijk van de
besturingsgegevens.
Opdrachten dienen 1 opdracht / 1 regel te zijn en te
beginnen met “C” en te eindigen met Enter (0x0D).
Er wordt een spatie ingevoerd tussen de opdracht “CF ”
en de besturingsinstructie.
Er wordt een spatie ingevoerd tussen de opdracht en
de parameter.
Bijv.) CF_POWER_ON[CR]
_ : spatie
Opmerkingen:
• Als een correcte opdracht wordt verzonden, stuurt dit
apparaat een “ 000” opdracht naar de computer.
• Als per ongeluk een verkeerde opdracht wordt verzonden,
stuurt dit apparaat een andere opdracht dan “ 000” naar
de computer.
• Wanneer het apparaat in de “ standby” modus staat
(apparaat uitgeschakeld met afstandsbediening) zullen
geen bedieningsinstructies behalve “CF POWER ON”
worden opgevolgd.
Communicatieparameters
Signaalniveau RS-232C compatibel
Synchronisatiemethode Asynchroon
Baud rate 9600 bps
Pariteit Geen
Tekenlengte 8 bits
Stopbit 1 bit
Stromingregeling -
Signaalnamen voor de D-sub 9P aansluitstekker
Pin nr.
Bijzonderheden
2
R X D
3
T X D
5
GND
4
•
6
Niet in gebruik
7
8
(kortgesloten in dit apparaat)
1
•
9
NC
Deze signaalnamen komen overeen met die in de
computerspecicaties.
Opdracht
Opdracht Parameter Besturingsdetails
CF POWER
ON Apparaat AAN
OFF Apparaat UIT
CF VOLUME
**
000 - 100 *3 cijfers
Directe toewijzing van het volumeniveau
UP Huidige volumeniveau +1
DN Huidige volumeniveau –1
CF MUTE
UP Omschakelen voor het selecteren
ON Audio MUTE AAN
OFF Audio MUTE UIT
CF INPUT
UP
Omschakelen voor het selecteren van:
AV1 ➞ AV2 ➞ PC ➞ DVI ➞ HDMI1 ➞
HDMI2 ➞ AV1 ➞…
AV1 VIDEO ingangssignaal
AV2 Component/RGB ingangssignaal
AV2YPBPR Component ingangssignaal
AV2RGB RGB ingangssignaal
PC PC ingangssignaal
DVI DVI ingangssignaal
HDMI1 HDMI1 ingangssignaal
HDMI2 HDMI2 ingangssignaal
CF SCREEN UP Omschakelen voor het selecteren van:
FULL ➞ NORMAL ➞ ZOOM1 ➞
ZOOM2 ➞ FULL ➞…
FULL Volledig scherm
NORMAL Normaal scherm
ZOOM Zoom 1
ZOOM2 Zoom 2
RS-232C kruiskabel
D-sub 9p
(stekkerbus)
COMPUTER
(pennenstekker)
