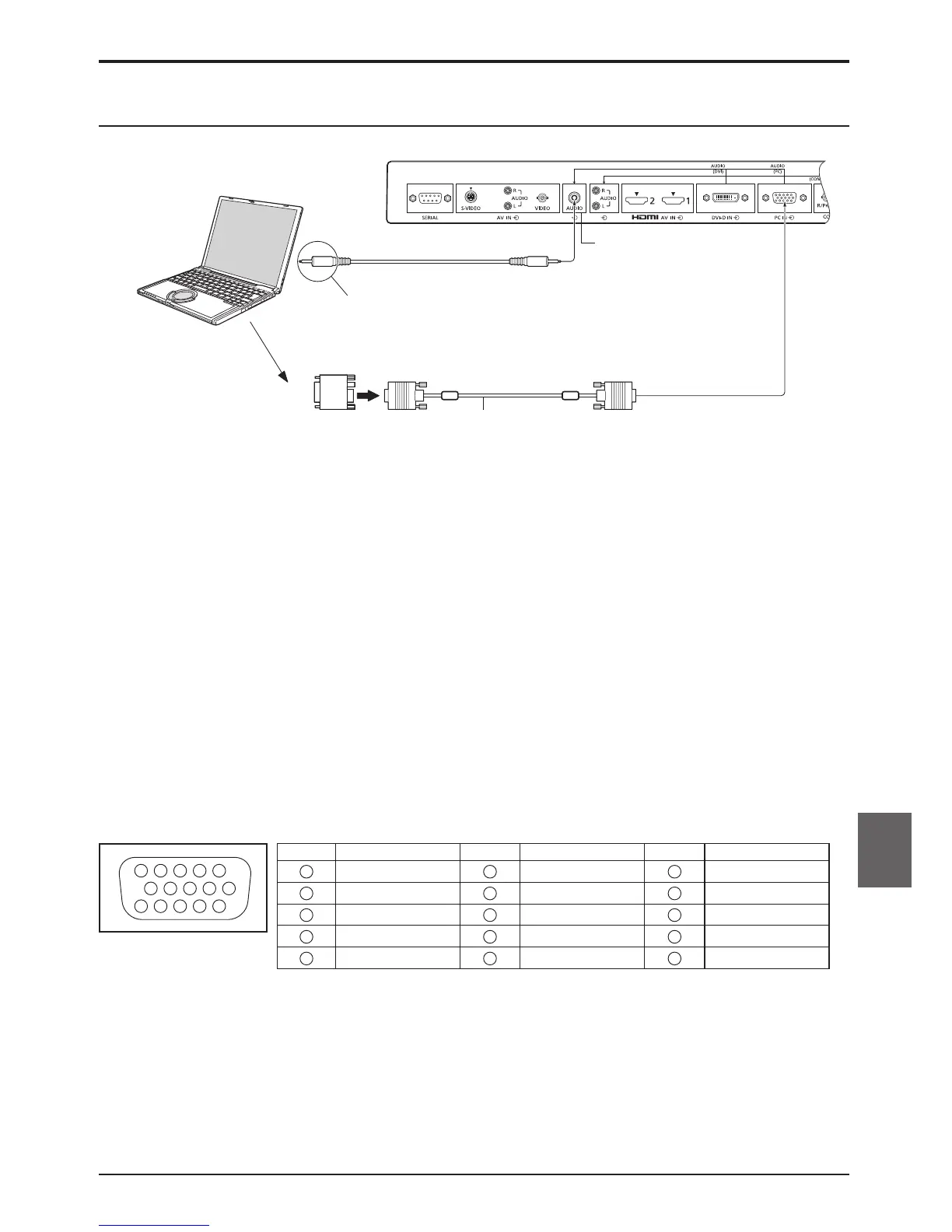

Adaptador de conversión
(si fuera necesario)
Mini D sub 15 patillas
RGB
Cable de PC con
núcleo de ferrita
Miniclavija estéreo (M3)
Audio
Conecte un cable que coincida con la
terminal de salida de audio en la computadora.
(Macho)
(Hembra)
Ordenador
compartida con DVI-D IN.
51
Español
Conexiones
Notas:
• Las señales de ordenador que pueden entrar son las que tienen una frecuencia de exploración horizontal de 30
a 110 kHz y una frecuencia de exploración vertical de 48 a 120 Hz. (Sin embargo, las señales que exceden 1.200
líneas no se visualizarán correctamente.)
• La resolución del visor tiene un máximo de 1.440 × 1.080 puntos cuando el modo de aspecto se ajusta en “4:3”,
y de 1.920 × 1.080 puntos cuando el modo de aspecto se ajusta en “16:9”. Si la resolución del visor excede estos
máximos, tal vez no sea posible mostrar los detalles nos con suciente claridad.
• Los terminales de entrada PC son compatibles con DDC2B. Si que se conecta no es compatible con DDC2B,
necesitará hacer los cambios de ajuste en el momento de la conexión.
• Algunos modelos de PC no pueden conectarse a la pantalla.
• No es necesario un adaptador para terminal mini D sub 15 patillas compatibles con DOS/V.
• Esta gura es sólo a modo de ejemplo.
• Los equipos y cables adicionales de la gura no se suministran con este equipo.
• SANYO recomienda utilizar un cable de PC que incluya un núcleo de ferrita.
• No ajuste las frecuencias de exploración horizontal y vertical para las señales de PC a niveles que están por encima
o por debajo de la gama de frecuencias especicada.
• La entrada de componente se posible con las patillas 1, 2 y 3 del conector Mini D sub de 15 patillas.
• Para utilizar señales VBS de entrada sincronizada, utilice el conector que incorpora una resistencia de terminación
de 75 ohmios y que se encuentra disponible en las tiendas para hacer la conexión del conector HD donde se van
a introducir las señales VBS.
Nombres de las señales del conector mini D sub 15 patillas
Forma de las patillas para
la terminal de entrada PC
Conexión de las terminales de entrada PC
N° patilla Nombre de la señal N° patilla Nombre de la señal N° patilla Nombre de la señal
1
R
6
GND (tierra)
11
NC (no conectado)
2
G
7
GND (tierra)
12
SDA
3
B
8
GND (tierra)
13
HD/SYNC
4
NC (no conectado)
9
+5 V CC
14
VD
5
GND (tierra)
10
GND (tierra)
15
SCL
1
6 7 8
3
9
4 5
10
15 14 13 12 11
2
