Sanyo PID-42NE1 Installation Guidelines

HDMI
AV OUT
HDMI
AV OUT
Reproductor de DVD
Cables HDMI
Reproductor de DVD
Cable de vídeo DVI con núcleo de ferrita (entre 5 m)
Miniclavija estéreo (M3)
PC con salida
de video DVI-D
compartida
con PC IN.
50

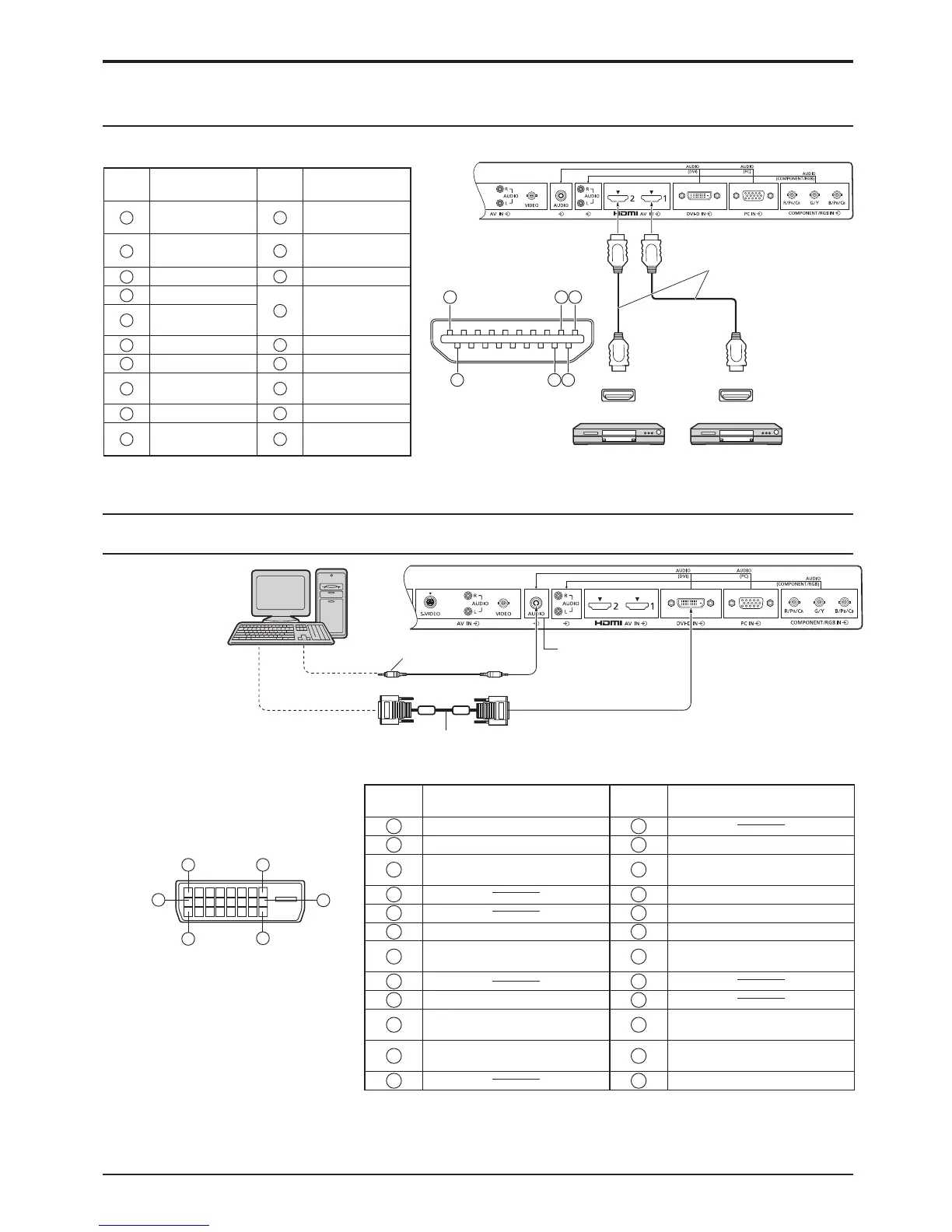

Conexión HDMI
Conexión DVI-D IN
[Asignación de los contactos y nombre de las señales]
19
3
1
4
2
18
Nota:
El equipo adicional y el cable HDMI que se muestran no están incluidos en este juego.
N°
patilla
Nombre de la
señal
N°
patilla
Nombre de la
señal
1
Datos 2 + de T.M.D.S.
11
Blindaje del reloj
de T.M.D.S.
2
Datos 2 de T.M.D.S.
con blindaje
12
Reloj - de T.M.D.S.
3
Datos 2 - de T.M.D.S.
13
CEC
4
Datos 1 + de T.M.D.S.
14
Reservado
(N.C. en el
dispositivo)
5
Datos 1 de T.M.D.S.
con blindaje
6
Datos 1 - de T.M.D.S.
15
SCL
7
Datos 0 + de T.M.D.S.
16
SDA
8
Datos 0 de T.M.D.S.
con blindaje
17
DDC/CEC masa
9
Datos 0 - de T.M.D.S.
18
Alimentación +5V
10
Reloj + de T.M.D.S.
19
Detección de
clavija activa
N°
patilla
Nombre de la señal
N°
patilla
Nombre de la señal
1
Datos 2 - de T.M.D.S.
13
2
Datos 2 + de T.M.D.S.
14
+ 5 V CC
3
Datos 2 de T.M.D.S. con
blindaje
15
Masa
4 16
Detección de clavija activa
5 17
Datos 0 - de T.M.D.S.
6
Reloj de DDC
18
Datos 0 + de T.M.D.S.
7
Datos de DDC
19
Datos 0 de T.M.D.S. con
blindaje
8 20
9
Datos 1 - de T.M.D.S.
21
10
Datos 1 + de T.M.D.S.
22
Blindaje del reloj de
T.M.D.S.
11
Datos 1 de T.M.D.S. con
blindaje
23
Reloj + de T.M.D.S.
12 24
Reloj - de T.M.D.S.
Notas:
• Los equipos y cables adicionales de la gura no se suministran con este equipo.
• Utilice el cable DVI-D con núcleo de ferrita que cumpla con la norma DVI. La imagen puede deteriorarse dependiendo
de la longitud o la calidad del cable.
Disposición de contactos del
conector de entrada DVI-D
Vista del puerto de conexión
9
8
1
17
24
16
Conexiones
