31
Français
Remarques:
Les signaux de l’ordinateur pouvant être entrés sont ceux possédant une fréquence de balayage horizontal de 30
à 110 kHz et une fréquence de balayage vertical de 48 à 120 Hz. (Cependant, les signaux dépassant 1.200 lignes
ne seront pas afchés correctement.)
La résolution de l’afchage est d’au maximum 1.440 × 1.080 points quand le mode aspect est réglé sur “4:3” et 1.920 ×
1.080 points quand le mode aspect est réglé sur “16:9”. Si la résolution de l’afchage excède ces maximums, il se peut
qu’il soit impossible de voir les petits détails avec une clarté sufsante.
Les bornes d’entrée PC sont compatibles avec DDC2B. Si l’ordinateur branché n’est pas compatible avec DDC2B,
vous devrez changer les réglages de l’ordinateur au moment du branchement.
Certains modèles de PC ne peuvent pas être raccordés à l’écran.
Il n’est pas nécessaire d’utiliser un adaptateur pour les ordinateurs équipés d’une borne Mini D-sub 15 broches
compatible avec DOS/V.
L’ordinateur représenté dans l’illustration est un exemple seulement.
Les équipements et les câbles complémentaires représentés sur cette illustration ne sont pas fournis avec cet appareil.
Sanyo conseille d’utiliser un câble PC qui comprend un tore magnétique.
Ne réglez pas les fréquences de balayage horizontal et vertical pour les signaux PC à des niveaux supérieurs ou
inférieurs aux limites de la plage de fréquence spéciée.
L’entrée en composantes est possible avec les broches 1, 2 et 3 du connecteur Mini D-sub 15 broches.
Pour utiliser des signaux VBS d’entrée synchronisée, utilisez un connecteur à résistance de raccordement 75 ohms,
en vente dans le commerce, pour raccorder le connecteur HD au point de réception des signaux VBS.
Raccordements

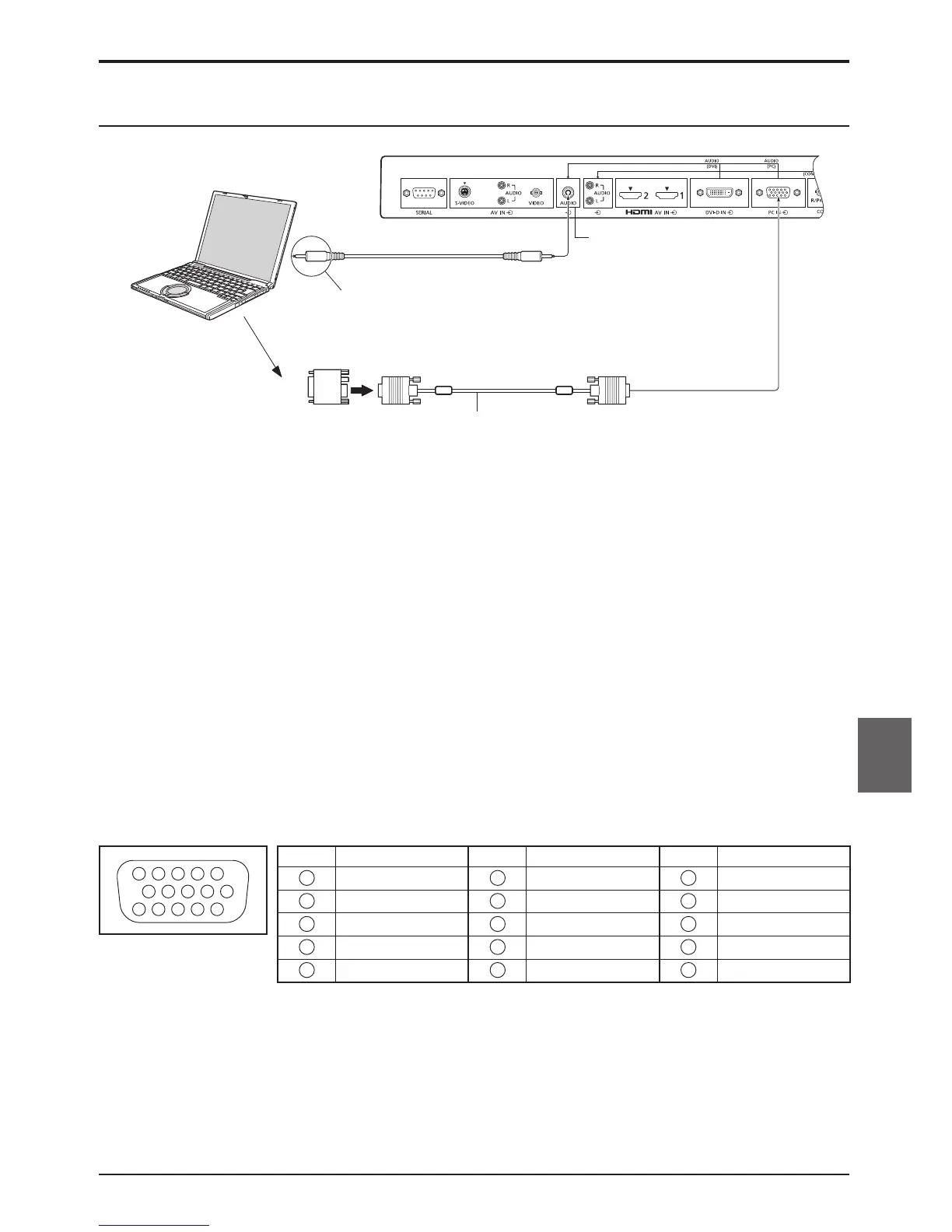

Raccordement aux bornes d’entrée d’ordinateur (PC)
1
6 7 8
3
9
4 5
10
15 14 13 12 11
2
Noms des signaux pour le connecteur Mini D-sub 15 broches
Disposition des broches
pour la borne d’entrée PC
N° de broche
Nom du signal
N° de broche
Nom du signal
N° de broche
Nom du signal
1
R
6
GND (masse)
11
NC (non branché)
2
V
7
GND (masse)
12
SDA
3
B
8
GND (masse)
13
HD/SYNC
4
NC (non branché)
9
+5 V CC
14
VD
5
GND (masse)
10
GND (masse)
15
SCL
Adaptateur de conversion
(si nécessaire)
Mini D-sub
15 broches
RVB
Câble PC avec tore magnétique
Miniprise stéréo (M3)
AUDIO
Branchez un câble correspondant à la borne de
sortie audio de ľordinateur.
(Mâle)
(Femelle)
Ordinateur
Partagé avec DVI-D IN.
