SICK RAY26 User Manual

提示
RAY26P-XXXXX1 (MDO ≥ 1 MM)、RAY26P-XXXXX3 (MDO ≥ 3 MM)：

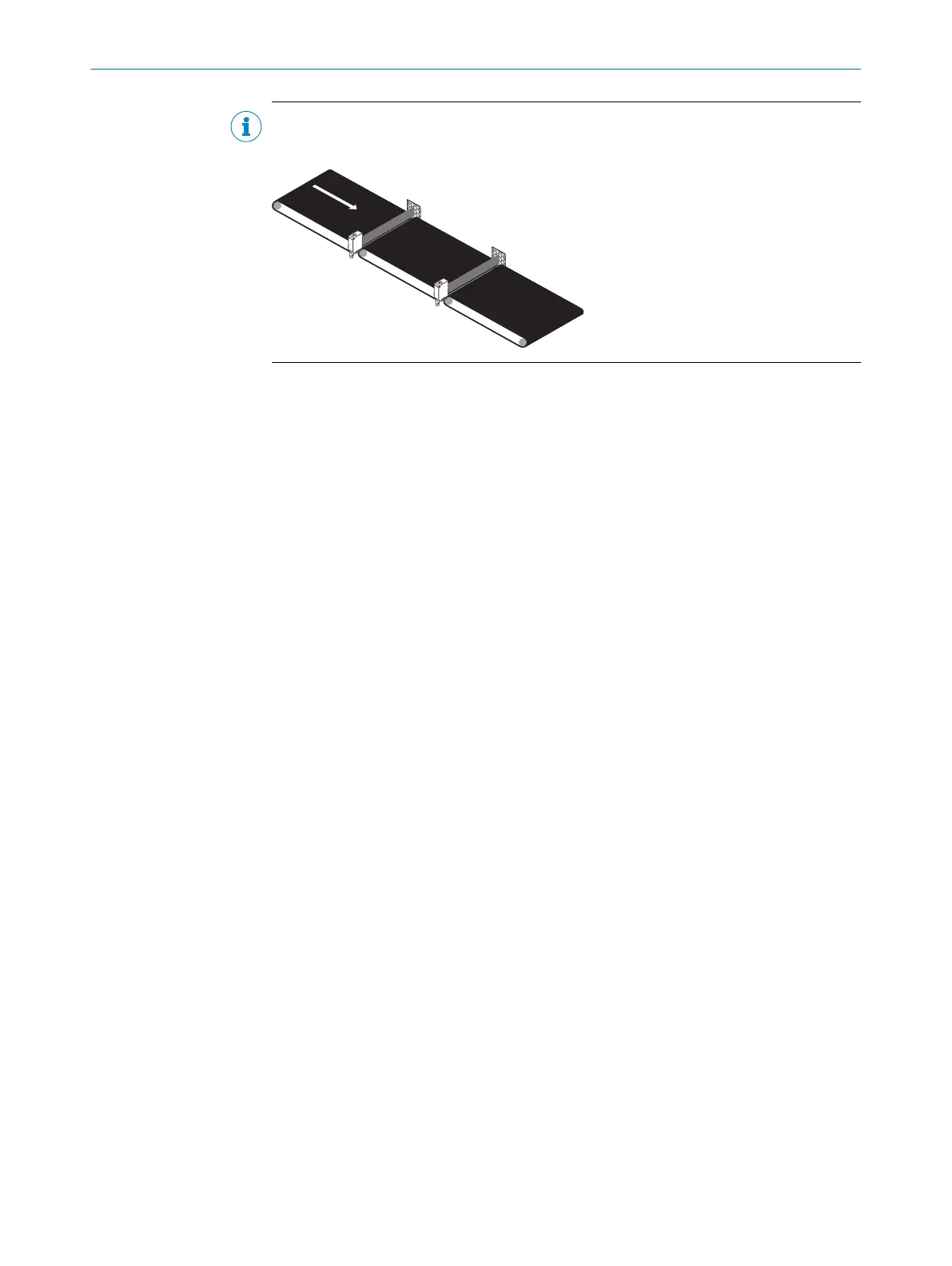

建议安装位置：输送带或输送辊筒之间
72 电气安装
I/O 模式下的运行：
必须在无电压状态（U
V
= 0 V）连接传感器。依据不同连接类型，注意下列信息：
– 插头连接：注意引脚分配
– 电缆：芯线颜色
完成所有电气连接后，才可施加或接通电压供给（U
V
> 0 V）。
在 IO-Link 模式运行：将设备连接至合适的 IO-Link 主站，并通过 IODD/功能块集
成到主站或控制系统中。传感器上的绿色 LED 指示灯闪烁。IODD 和功能块可在
www.sick.com 上根据订货号下载。
关于接线图的说明（表 1 和 -4）：
Alarm = 报警输出（参见 表格 50 和 表格 52）
MF = 可编程多功能输出
n. c. = 未接通
QL1 / C = 开关量输出，IO-Link 通信
