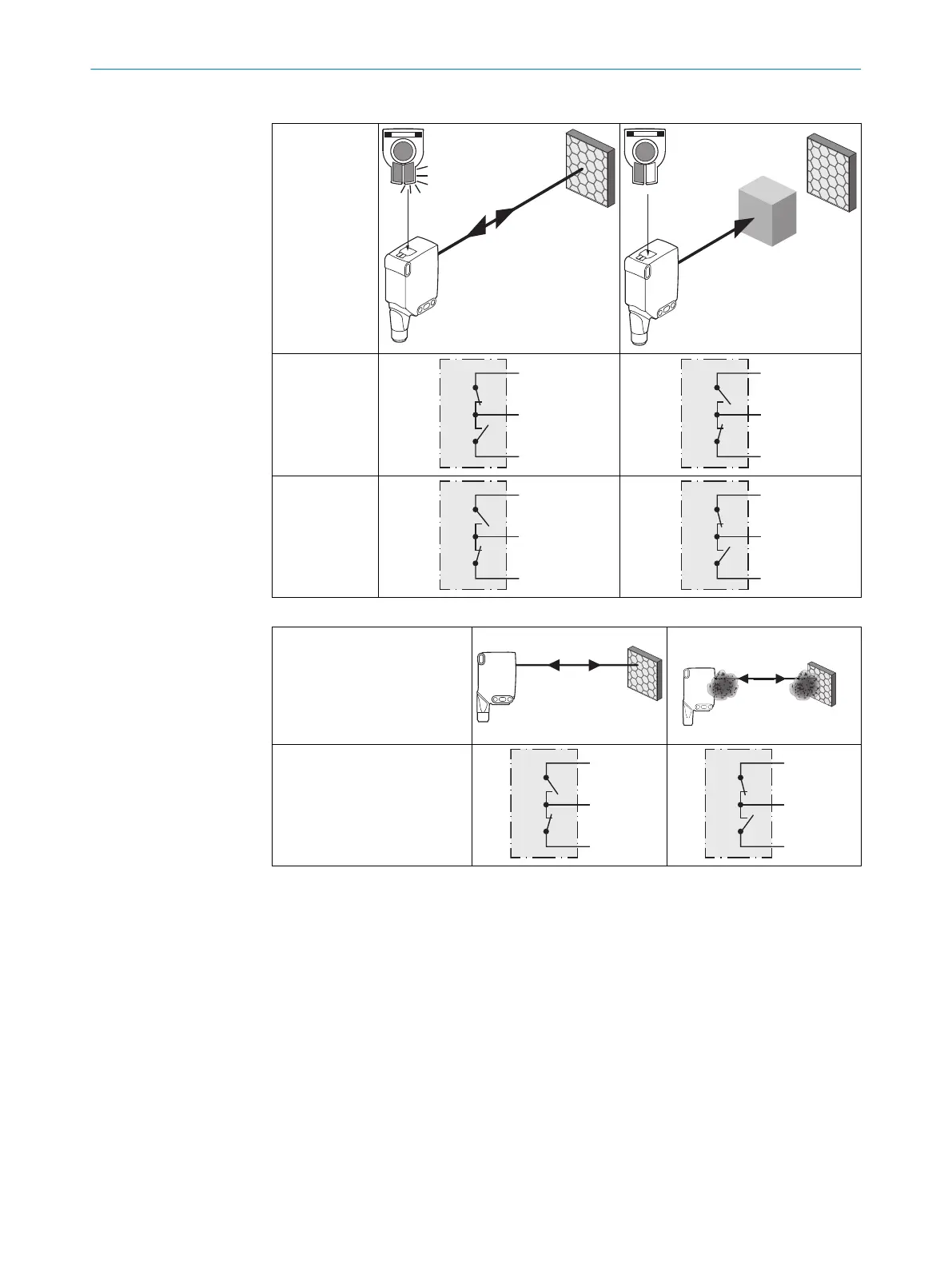

表 59: プッシュ / プル
Q
プッシュプル
(≤ 100 mA)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
Q
プッシュプル
(≤ 100 mA)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
表 60: Alarm
アラーム (
≤ 100 mA)
+ (L+)
Alarm
‒ (M)
+ (L+)
Alarm
‒ (M)
84
コミッショニング
84.1 方向調整
適切なリフレクタの中心にセンサの投光スポットを合わせます。赤色投光がリフ
レクタの中央に照射されるように位置を調整します。ティーチの前にセンサのフ
ロントレンズとリフレクタをクリーニングする必要があります。
センサのリフレクタへの視界が遮られたり、光路に物体が無い状態で調整してくだ
さい [参照 図 106]。センサおよびリフレクタの光学的開口部分に視界を遮るもの
が一切ないことを確認してください。
84 コミッショニング
134
8022178.18JF 02.07.2020 | SICK
Subject to change without notice
