SICK RAY26 User Manual

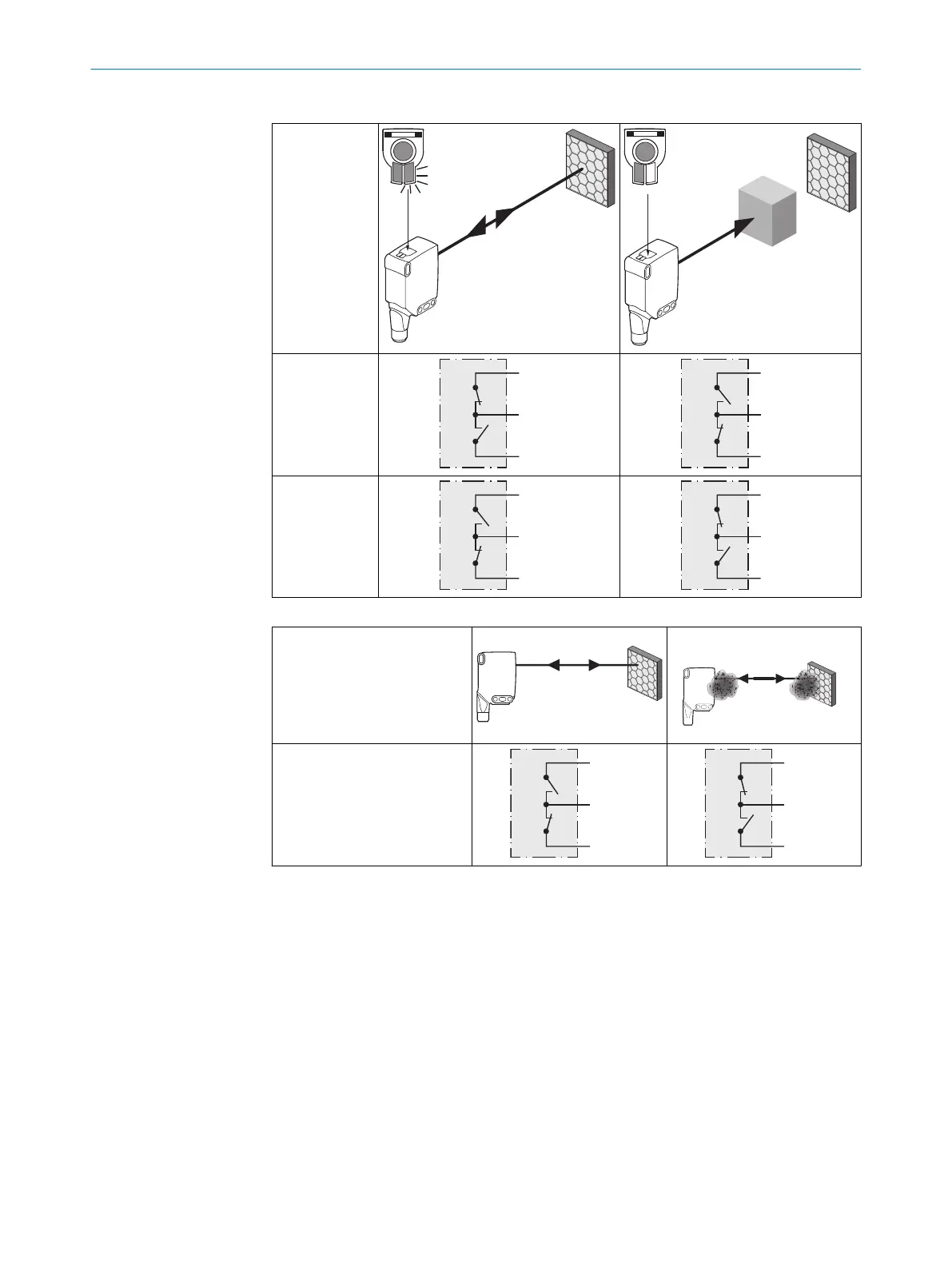

Tableau 19: Push/pull
Q
Push-pull
(≤ 100 mA)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
Q
Push-pull
(≤ 100 mA)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
Tableau 20: Alarme
Alarme (
≤ 100 mA)
+ (L+)
Alarm
‒ (M)
+ (L+)
Alarm
‒ (M)
29 Mise en service
29.1 Alignement
Aligner le capteur avec un réflecteur adapté. Choisir la position de façon à ce que le
faisceau de lumière rouge émis rencontre le centre du réflecteur. Les lentilles frontales
du capteur et du réflecteur doivent être nettoyées avant l’initialisation.
Le capteur doit avoir une vue dégagée sur le réflecteur, sans aucun objet dans la trajec‐
toire du faisceau [voir illustration 31]. Veiller à ce que les ouvertures optiques du cap‐
teur et du réflecteur soient parfaitement dégagées.
29 MISE EN SERVICE
44
8022178.18JF 02.07.2020 | SICK
Subject to change without notice
