HINWEIS

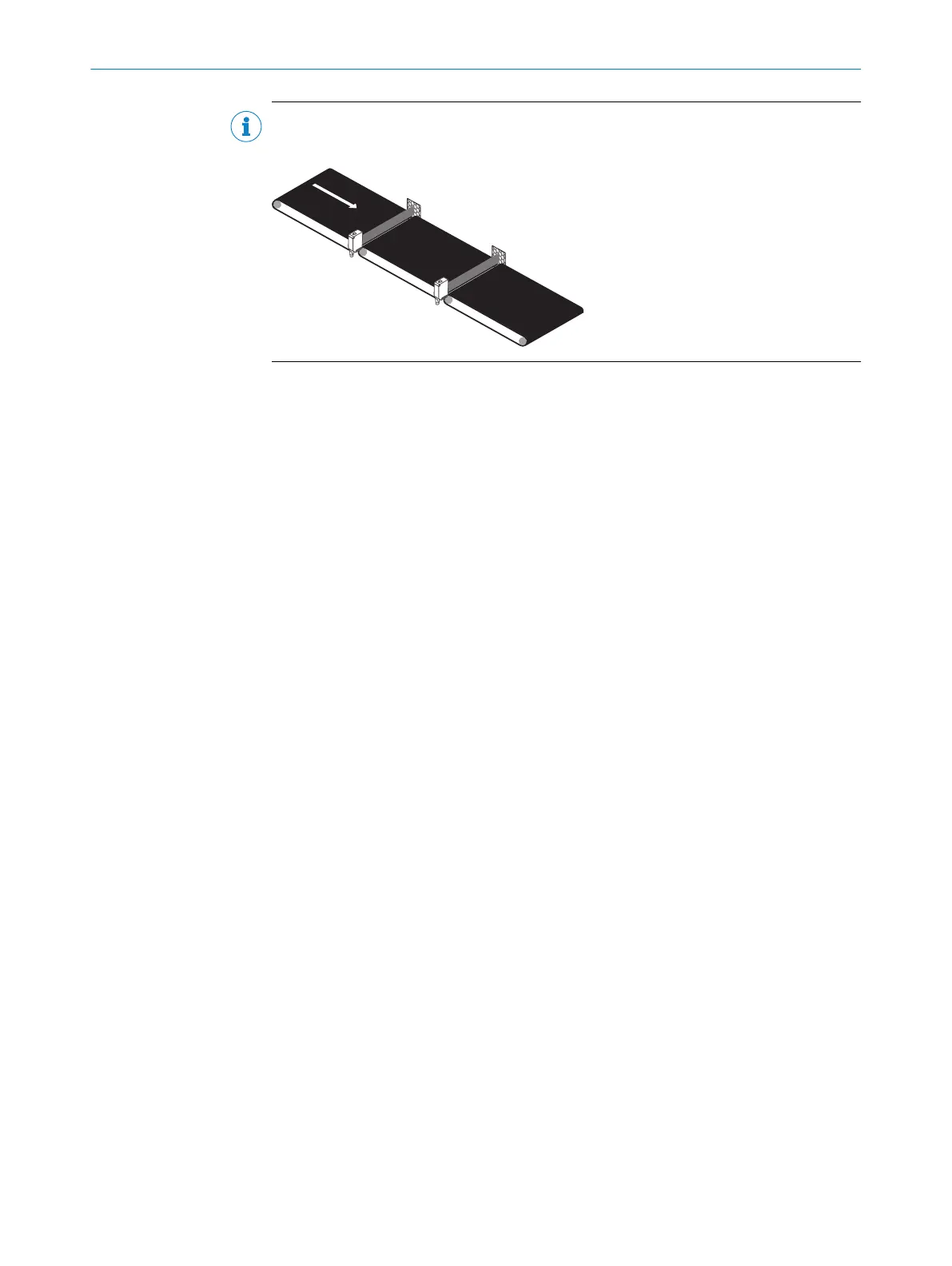

RAY26P-XXXXX1 (MDO ≥ 1 MM), RAY26P-XXXXX3 (MDO ≥ 3 MM):
Empfohlene Installationsposition: zwischen Förderbändern oder Förderrollen
17 Elektrische Installation
Betrieb im I/O-Modus:
Anschluss der Sensoren muss spannungsfrei (U
V
= 0 V) erfolgen. Je nach Anschlussart
sind die folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung beachten
– Leitung: Aderfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (U
V
>
0 V) anlegen bzw. einschalten.
Betrieb im IO-Link-Modus: Das Gerät an einen geeigneten IO-Link Master anschließen
und mittels IODD/Funktionsbaustein in den Master oder die Steuerung integrieren. Die
grüne LED-Anzeige am Sensor blinkt. IODD und Funktionsbaustein können auf
www.sick.com unter der Artikelnummer heruntergeladen werden.
Erläuterungen zum Anschlussschema (Tabelle 1 und -4):
Alarm = Alarmausgang (siehe Tabelle 10 und Tabelle 12)
MF = programmierbarer Multifunktionsausgang
n. c. = unbeschaltet
QL1 / C = Schaltausgang, IO-Link-Kommunikation
17 ELEKTRISCHE INSTALLATION
24
8022178.18JF 02.07.2020 | SICK
