INDICAZIONE
RAY26P-XXXXX1 (MDO ≥ 1 MM), RAY26P-XXXXX3 (MDO ≥ 3 MM):

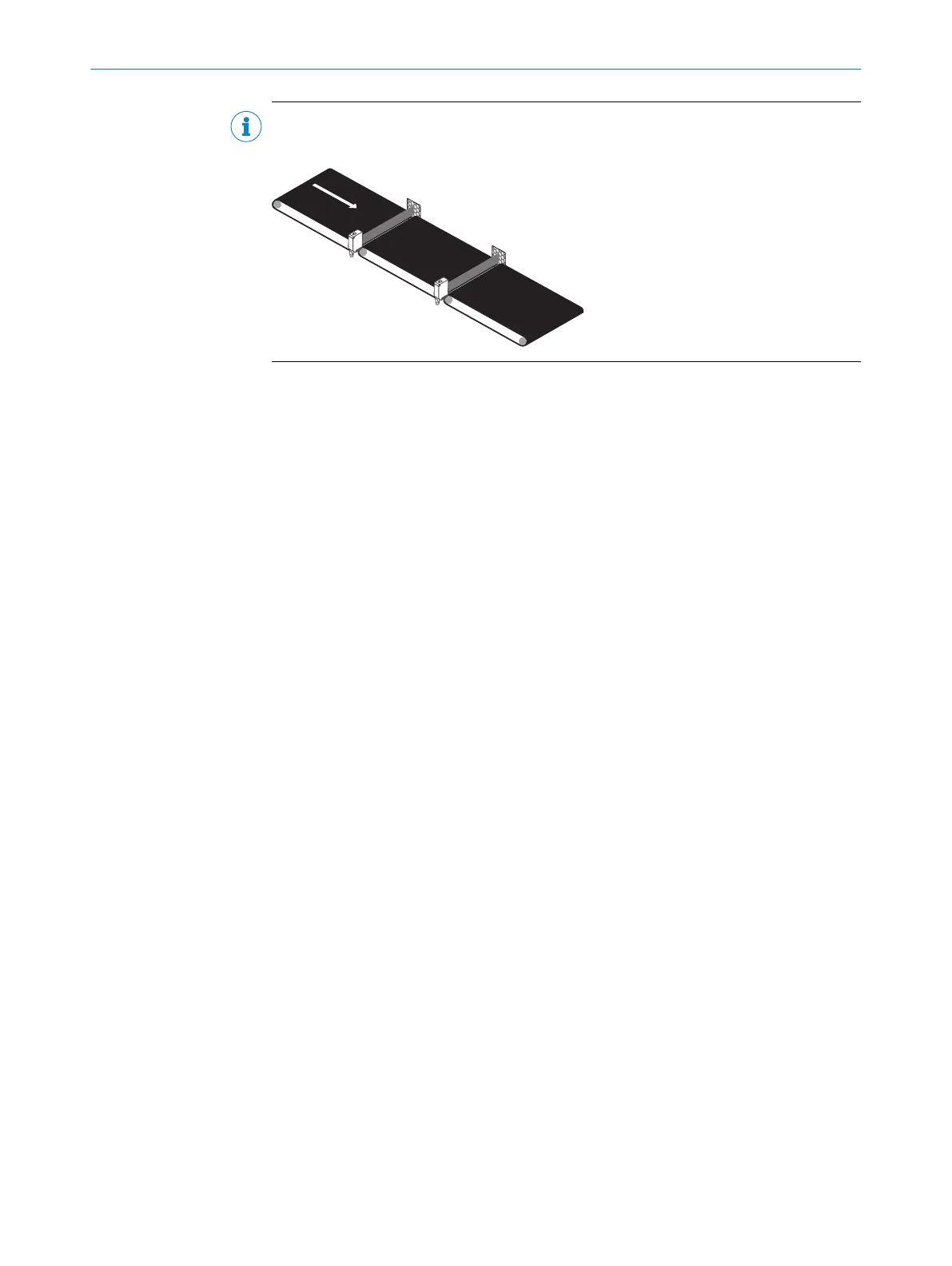

Posizione consigliata di installazione: tra i nastri trasportatori o i rulli trasportatori
50 Installazione elettrica
Esercizio in modalità I/O:
Il collegamento dei sensori deve avvenire in assenza di tensione (V
S
= 0 V). In base al
tipo di collegamento si devono rispettare le seguenti informazioni:
– Collegamento a spina: osservare la configurazione dei pin
– Cavo: colore fili
Solamente in seguito alla conclusione di tutti i collegamenti elettrici, ripristinare o
accendere l’alimentazione elettrica (V
S
> 0 V).
Esercizio in modalità IO-Link: collegare il dispositivo a un master IO-Link adatto e inte‐
grarlo in base a IODD/blocco funzione nel master o nel comando. Il LED verde sul sen‐
sore lampeggia. IODD e blocco funzione possono essere scaricati su www.sick.com con
il codice articolo.
Spiegazioni dello schema di collegamento (tabelle 1 e -4):
Allarme = uscita allarme (vedere tabella 34 e tabella 36)
MF = uscita multifunzione programmabile
n. c. = non commutato
QL1 / C = uscita di commutazione, comunicazione IO-Link
50 INSTALLAZIONE ELETTRICA
78
8022178.18JF 02.07.2020 | SICK
