A
1

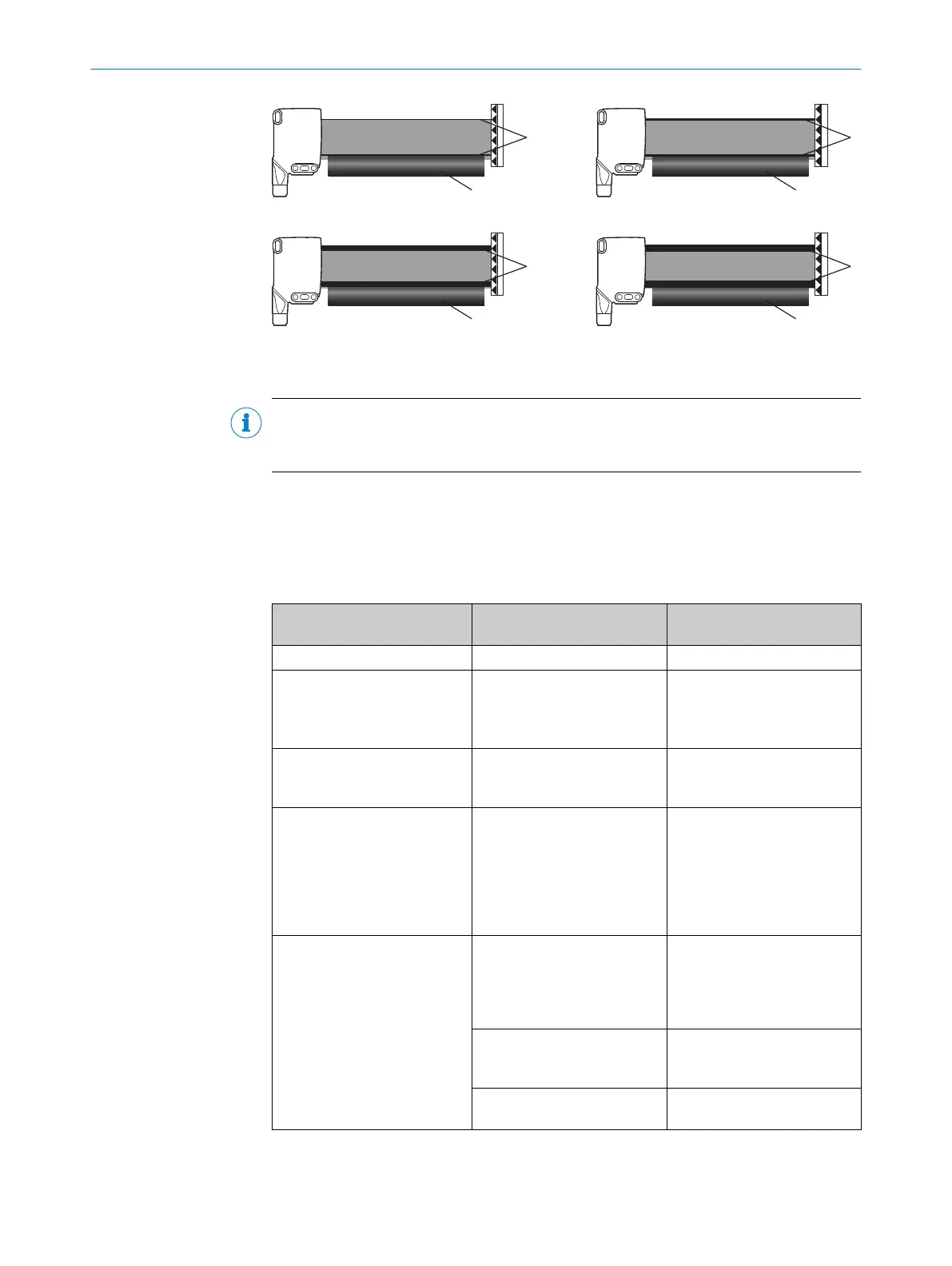

Рисунок 129: A = Уровень 1
A
1
Рисунок 130: A = Уровень 2
A
1
Рисунок 131: A = Уровень 3
A
1
Рисунок 132: A = Уровень 4
1
Транспортёрная лента
УКАЗАНИЕ
Видеоматериалы можно найти на странице продукта «Рефлекторная матрица»
www.sick.com/reflex-array в разделе «Видеоматериалы».
96 Устранение неисправностей
В таблице Устранение неисправностей показано, какие меры необходимо
предпринять, если датчики не работают.
Cветодиодный индикатор /
картина неисправности
Причина Меры по устранению
зеленый светодиод мигает Коммуникация IO-Link Нет
Коммутационные выходы
ведут себя не согласно см.
таблица 67, страница 152 и
см. таблица 68, страница 152
a) Коммуникация IO-Link
b) Изменение в
конфигурации
c) Короткое замыкание
a) Нет
b) Адаптация конфигурации
c) Проверка электрических
подключений
Синие светодиоды
расположены очень близко
друг к другу
Лицевая панель и/или
отражатель загрязнён.
Чистка оптических
поверхностей (датчик и
отражатель).
жёлтый светодиод мигает Слишком большое
расстояние между датчиком
и отражателем/световой луч
не полностью выровнен на
отражатель/отражатель не
подходит/лицевая панель
и/или отражатель загрязнён
Проверить расстояние
срабатывания/проверить
юстировку/SICK рекомендует
отражатель/чистка
оптических поверхностей
(датчик и отражатель)
Жёлтый светодиод не горит,
несмотря на то, что световая
полоса выровнена на
отражатель, а на траектории
луча объект отсутствует
нет напряжения питания или
оно ниже нижнего
предельного значения
Проверить напряжения
питания, всю схему
электроподключения
(проводку и разъемные
соединения)
Пропадание напряжения
питания
Обеспечить надежную подачу
напряжения питания без его
пропадания
Сенсор неисправен Если напряжение питания в
порядке, то заменить сенсор
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 96
8022178.18JF 02.07.2020 | SICK
Subject to change without notice
159
