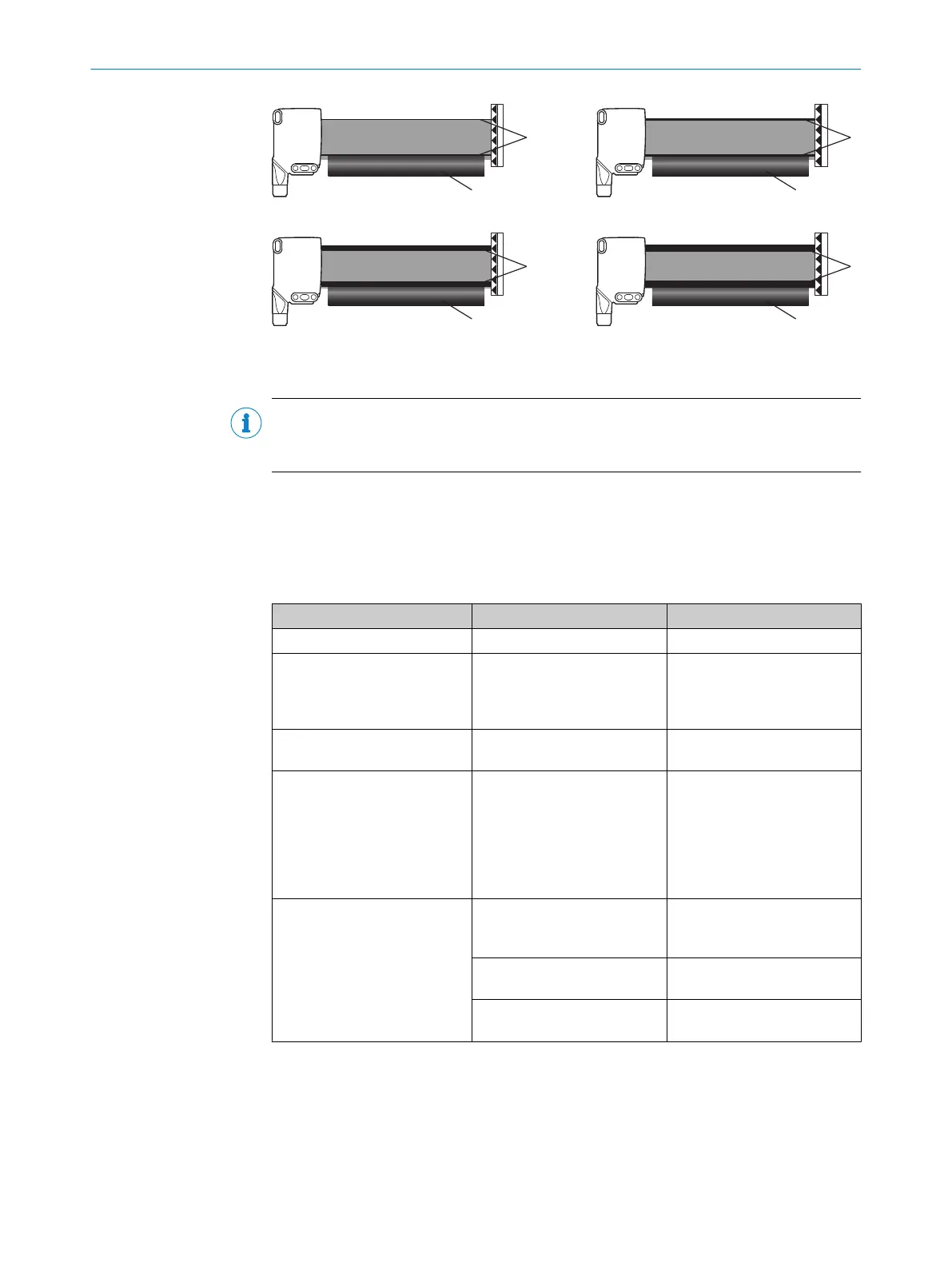

図 114: A = レベル 1
図 115: A = レベル 2
図 116: A = レベル 3
図 117: A = レベル 4
1
ベルト
メモ
Reflex Array 製品ページ (www.sick.com/reflex-array) の「動画」のところに動画が
用意されています。
85
トラブルシューティング
トラブルシューティングの表は、センサが機能しなくなった場合に、どのような対
策を講じるべきかを示しています。
LED 表示灯/故障パターン 原因 対策
緑色の LED が点滅 IO リンク通信 なし
スイッチング出力がに従った
動作を示さない。参照 表 59,
ページ 134 および参照
表 60, ページ 134
a) IO リンク通信
b) 設定の変更
c) 短絡
a) なし
b) 設定の調整
c) 電気的接続を点検する
青い LED は互いに非常に近
い位置にあります
フロントカバーおよび/また
はリフレクタが汚れている。
光学面の洗浄 (センサおよび
リフレクタ)
黄色の LED が点滅 センサとリフレクタの間隔
が大きすぎる/光軸がリフレ
クタの方に向けて完全に調
整されていない/リフレクタ
が適切ではない/フロントカ
バーおよび/またはリフレク
タが汚れている
検出距離を点検する/光軸調
整を点検する/SICK のリフ
レクタを推奨/光学面 (セン
サおよびリフレクタ) の清掃
光帯がリフレクタに合わせて
調整され、照射経路に対象物
が存在していないにもかかわ
らず、黄色い LED は点灯しま
せん
無電圧、または電圧が限界値
以下
電源を確認し、すべての電気
接続（ケーブルおよびプラグ
接続）を確認します
電圧がきていない又は不安
定
安定した電源電圧が供給さ
れていることを確認します
センサの異常 電源に問題がなければ、セン
サを交換します
86 分解および廃棄
センサは必ず該当国の規制にしたがって処分してください。廃棄処理の際には、で
きるだけ構成材料をリサイクルするよう努めてください（特に貴金属類）。
トラブルシューティング 85
8022178.18JF 02.07.2020 | SICK
