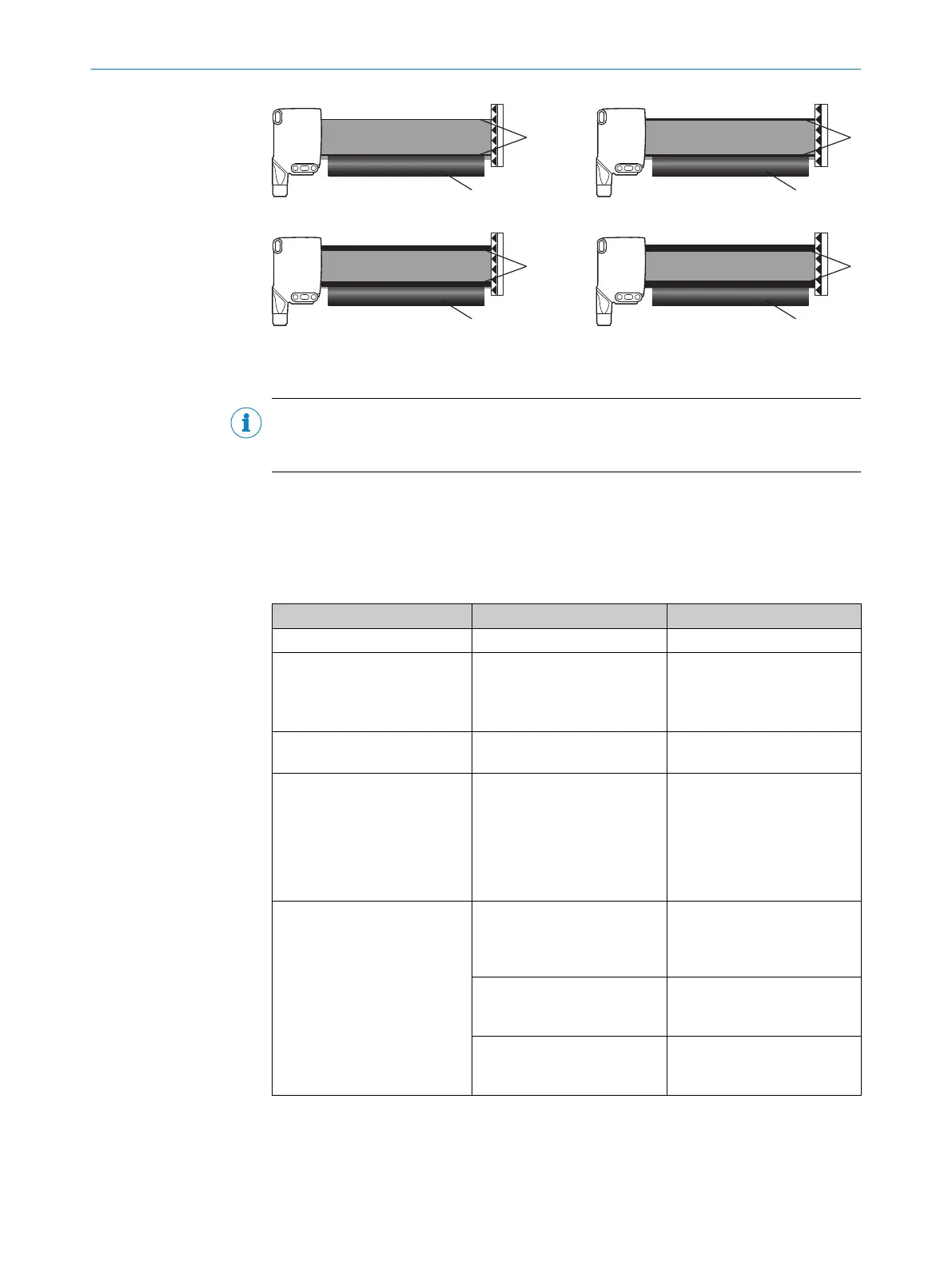

Figura 54: A = Nível 1
Figura 55: A = Nível 2
Figura 56: A = Nível 3
Figura 57: A = Nível 4
1
Esteira transportadora
NOTA
Você pode encontrar vídeos na página do produto Reflex Array, em www.sick.com/
reflex-array, em “Vídeos”.
41 Eliminação de falhas
A tabela Eliminação de falhas mostra as medidas a serem executadas, quando o sen‐
sor não estiver funcionando.
Indicador LED / padrão de erro Causa Medida
LED verde intermitente Comunicação IO-Link Nenhuma
As saídas de comutação não
se comportam de acordo com
a ver tabela 27, página 61 e
ver tabela 28, página 62
a) Comunicação IO-Link
b) Alteração na configuração
c) Curto-circuito
a) Nenhuma
b) Adaptação da configuração
c) Verificar as conexões elétri‐
cas
Os LEDs azuis se encontram
muito próximos uns dos outros
O vidro frontal e/ou o refletor
está sujo.
Limpeza das superfícies ópti‐
cas (sensor e refletor).
LED amarelo pisca A distância entre sensor e
refletor é grande demais/O
feixe de luz não está total‐
mente alinhado para o refle‐
tor/O refletor não é ade‐
quado/O vidro frontal e/ou o
refletor está sujo
Verificar a distância de
comutação/Verificar o alinha‐
mento/É recomendado o
refletor da SICK/Limpeza das
superfícies óticas (sensor e
refletor)
O LED amarelo não está aceso,
embora a faixa de luz esteja
alinhada no refletor e não haja
objeto no caminho do feixe
Sem tensão ou tensão abaixo
dos valores-limite
Verificar a alimentação de
tensão, verificar toda a
conexão elétrica (cabos e
conectores)
Interrupções de tensão Assegurar uma alimentação
de tensão estável sem inter‐
rupções
Sensor está com defeito Se a alimentação de tensão
estiver em ordem, substituir o
sensor
ELIMINAÇÃO DE FALHAS 41
8022178.18JF 02.07.2020 | SICK
