SIPART DR19
C73000-B7474-C140-06
11
Kurzanleitung Konfigurieren
3 Konfigurieren
SIPART DR19 arbeitet in der Werkseinstellung als Festwertregler mit K-Ausgang.
Aus Sicherheitsgründen sind der Proportionalbeiwert Kp (cP) und die Nachstell-
zeit Tn auf unkritische Werte voreingestellt.
Der Vorgang des Konfigurierens bedeutet:
• Aufruf fest hinterlegter Reglerfunktionen aus dem Speicher (EPROM)
• Anpassen der Reglerparameter
Der Vorgang des Konfigurierens wird über die Bedien- und Anzeigefront durchge-
führt.
Zunächst wird die Funktion der Bedien- und Anzeigefront von der Prozessbedien-
ebene in die Auswahlebene umgeschaltet. Dort werden die Parameterlisten, die
Strukturschalterliste oder die Inbetriebnahmefunktionen ausgewählt.
Nach einem weiteren Wechsel in die Konfigurierebene können
• die Parameter der ausgewählten Liste angezeigt und verändert werden,
• Funktionen gestartet werden.

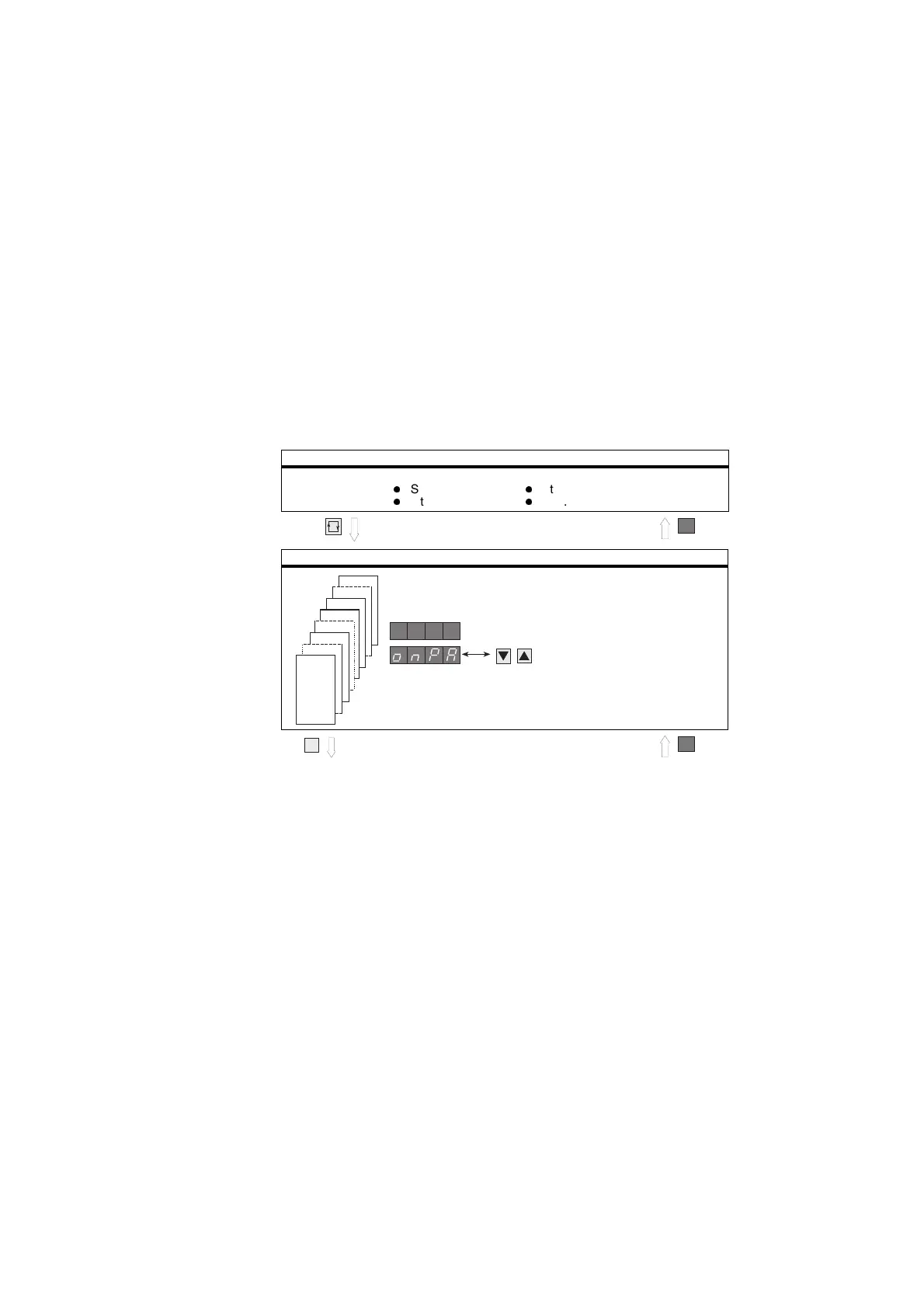

(6) 5 s (13)
(9) (13)
Prozessbedienebene
Anzeige und Bedienung von:
l
Sollwert w
l
Stellwert y
l
Istwert x
l
usw.
Auswahlebene
Werksein-
stellung
Konfigurieren
Konfigurier-
vorgang
Bedien-
ebenen
APSt
CAE3
CAE1
StrS
CLPA
oFPA
AdAP
onPA
tF
vv
cp
tn
(7) (8)
