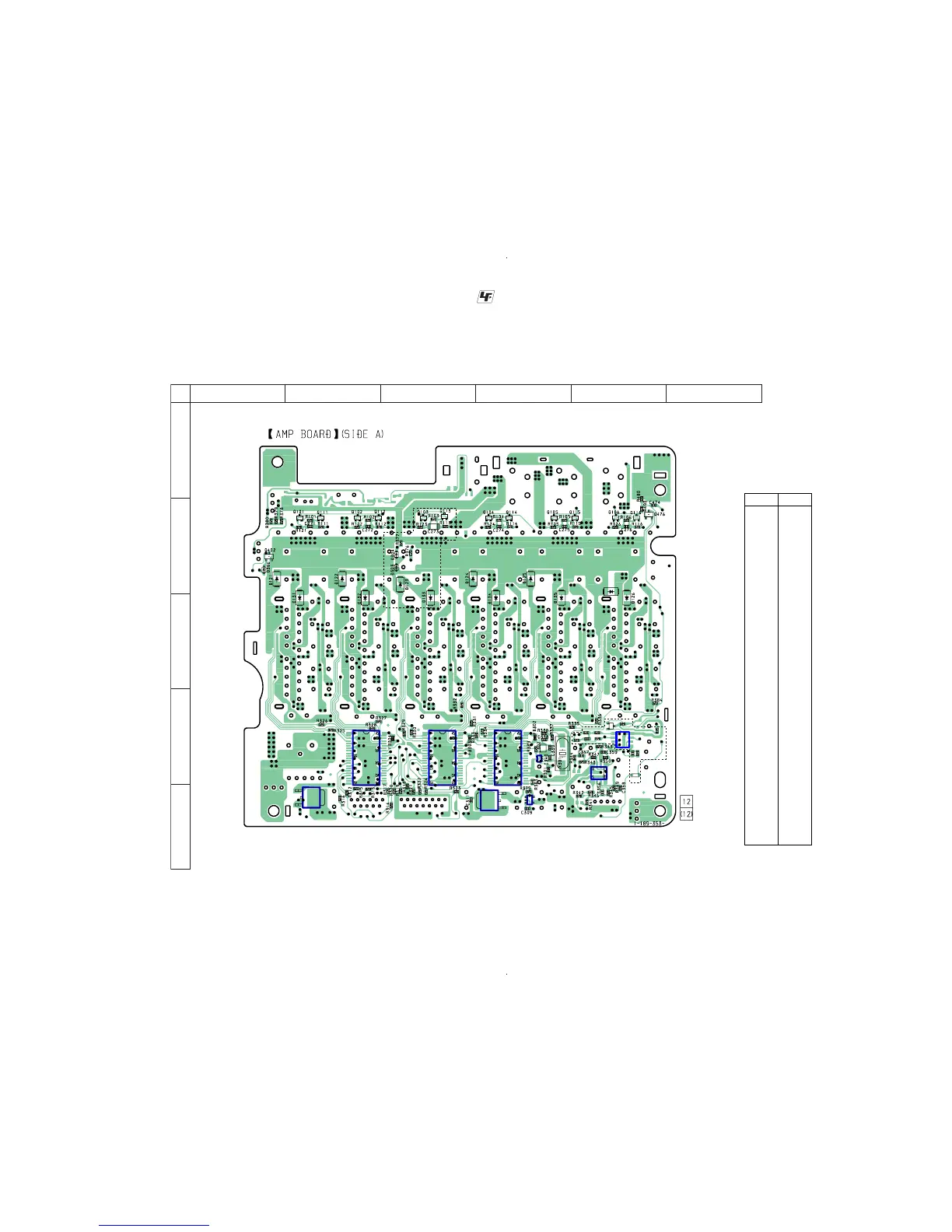

7-19. PRINTED WIRING BOARD – AMP SECTION (SIDE A) – • See page 35 for Circuit Boards Location.
• : Uses unleaded solder.
IC306
IC307
IC305
IC309
IC308
IC304
IC301 IC302 IC303
12
A
B
C
D
E
3456
FC8
R363
C372
R385
R361R359
FC9
C370 R360
R359
Q309
R369
D305
Ref. No. Location
D121 B-1
D122 B-2
D123 B-3
D124 B-3
D125 B-4
D126 C-5
D131 C-2
D132 C-2
D133 C-3
D134 C-4
D135 C-4
D303 B-3
D304 B-3
D305 E-5
D306 B-1
IC301 D-2
IC302 D-3
IC303 D-4
IC304 D-4
IC305 D-5
IC306 E-2
IC307 E-4
IC308 E-4
IC309 D-5
Q101 B-2
Q102 B-2
Q103 B-3
Q104 B-4
Q105 B-4
Q106 B-5
Q111 B-2
Q112 B-2
Q113 B-3
Q114 B-4
Q115 B-5
Q116 B-5
Q309 D-5
Q402 B-1
Q476 B-5
• Semiconductor
Location
