DE
SYMBOLE 3
1) Vor Inbetriebnahme des Geräts die Gebrauchsan-
leitung aufmerksam lesen.
2) Wir weisen den Bediener des Geräts darauf hin,
dass er bei normalen Arbeitsbedingungen täglich ei-
ner Geräuschbelastung von 85 dB (A) oder mehr
ausgesetzt ist. Helm und Schutzvorrichtungen, Ge-
hörschutz und Schutzbrille anlegen.
11) Gemischtank
12) Kettenöltank und Ölpumpenregler
(nur für Mod. 46/52)
13) Vergasereinstellung
T = Leerlaufeinstellung
(L) = Gemischregelung niedrige Drehzahl
(H) = Gemischregelung hohe Drehzahl
14) Chokehebel
15) Primer

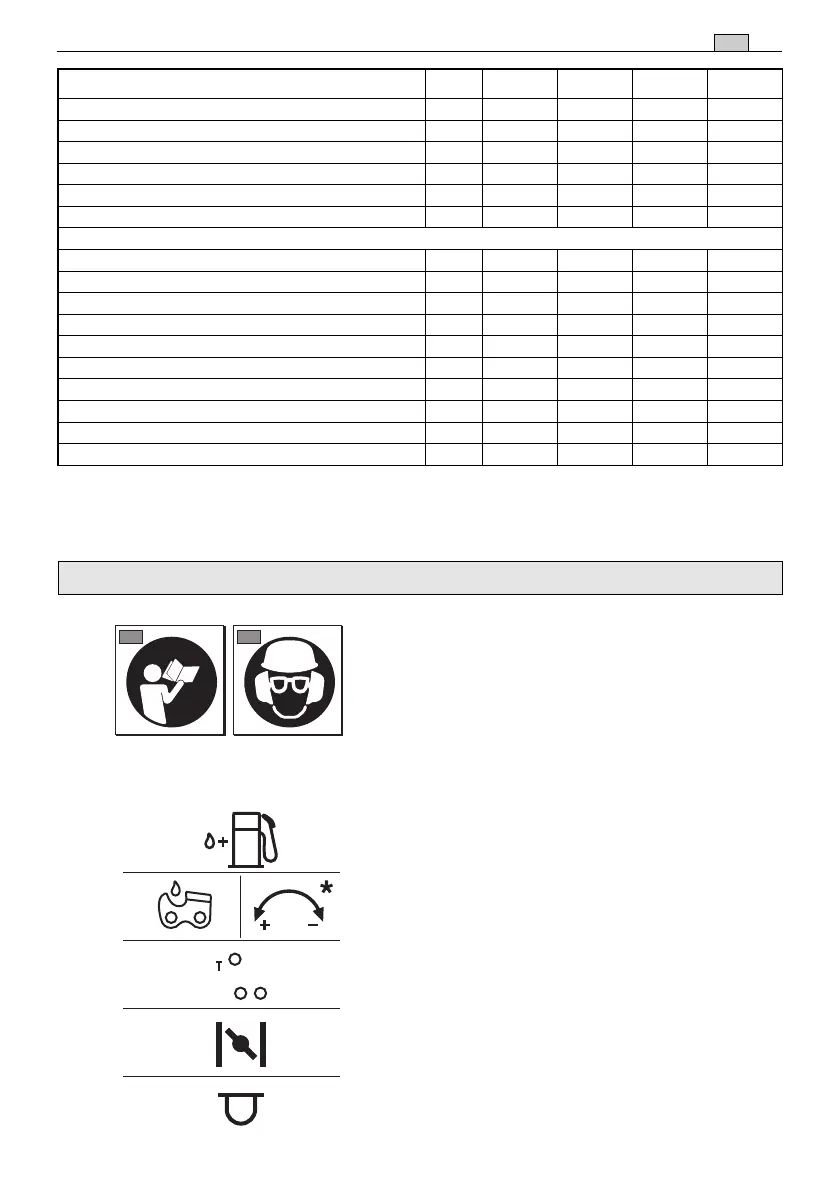

BESCHREIBENDE SYMBOLE AN DER MASCHINE (falls vorhanden)
2. SYMBOLE
Maximale Geräusch- und Vibrationswerte [1]
Modell
36 43 46 52
Gewichteter Schalldruck am Ohr des Bedieners
(ISO 22868)
dB(A) 98,9 98,9 102,3 101,6
– Messungenauigkeit (2006/42/EG - EN 27574) dB(A) 2,5 2,5 2,5 2,5
Gemessener Schallleistungspegel
(ISO 22868)
dB(A) 108,1 108,1 113 113,4
– Messungenauigkeit (2006/42/EG - EN 27574) dB(A) 2,5 2,5 2,5 2,5
Gewichteter Vibrationspegel (
ISO 22867)
m/sec
2
7,5 - 6,2 7,5 - 6,2 4,9 - 3,6 5,7 - 4,9
– Messungenauigkeit (2006/42/EG - EN 12096) m/sec
2
0,5 0,5 0,5 0,5
TECHNISCHE DATEN
Motor (einzylindrisch 2-Takt) – Hubraum
cm
3
36,3 40,2 45 52
Gemisch (Benzin / Öl) % 50:1 = 2 % 50:1 = 2 % 50:1 = 2 % 50:1 = 2 %
Leistung kW 1,5 2,0 2,2 2,4
Leerlaufdrehzahl
1
/min
2800
±
150 2800
±
150 2800
±
150 2800
±
150
Zulässige maximale Drehzahl ohne Belastung mit montierter Kette
1
/min
11300 12000 12500 12500
Inhalt des Kraftstofftanks
cm
3
370 370 500 500
Spezifischer Verbrauch bei maximaler Leistung g/kWh 490 410 510 500
Inhalt Öltank
cm
3
190 190 300 300
Zähne des Kettenrads 6 7 7 7
Gewicht (mit leerem Tank) kg 4,2 4,1 4,7 4,7
[1] ACHTUNG! Der Schwingugswert kann sich abhängig vom Einsatz und Einsatzwerkzeugen ändern und auch über dem angegebenen Wert liegen.
Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Belastung durch
Schwingungen während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, bei-
spielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).
